据报道,半导体产业协会(SIA)今日发布报告称,2021年全球半导体销售额达到了创纪录的5559亿美元;中国仍是最大的市场,销售额达到了1925亿美元。SIA数据显示,去年全球半导体销售额为5559亿美元,创历史新高,同比增长26.2%。其中,中国市场销售额为1925亿美元,仍是全球最大的半导体市场,同比增长27.1%。

SIA同时预计,由于芯片制造商继续扩大产能,以满足需求,今年全球半导体销售额将增长8.8%。至于涨幅有所放缓,SIA CEO约翰·诺伊弗(John Neuffer)表示:“其实,需求增长的趋势依然非常强劲,只是达不到疫情期间那种‘弹弓效应’。

2020年全球半导体销售额同比也只是增长了6.8%。2021年达到了26.2%,是因为自2018年以来,年度芯片销量首次超过1万亿片。

在过去的一年里,台积电、三星电子和英特尔等主要半导体制造商,都宣布了数百亿美元的新工厂投资计划。诺伊弗表示,疫情引发的数字化趋势将继续推动芯片需求增长。

他说:“我们认为,在可预见的未来,将有大量的芯片需求,需要我们进行非常积极的工厂建设。”

诺伊弗表示,2021年全球共售出了1.15万亿片芯片,其中增长最快的是“汽车级”芯片。该领域芯片的销售额同比增长34%,达到264亿美元;而芯片销量增长了33%。

来源:新浪科技

围观 32
评论 0
路径: /content/2022/100557674.html
链接: 视图
角色: editor
winniewei的头像
winniewei

北京时间2月15日消息,英特尔公司即将达成一项协议,以接近60亿美元的价格收购以色列芯片公司高塔半导体(Tower Semiconductor)。这是英特尔为加强其芯片代工业务采取的最新措施,以便为其他公司生产更多芯片。


知情人士称,如果谈判不破裂,这笔交易最早可能在本周宣布。考虑到高塔半导体的市值约为36亿美元,这笔交易很可能包括高额溢价。在收购消息传出后,高塔半导体股价周一在盘后交易中飙升了50%以上。

高塔半导体的股票在美国纳斯达克市场交易,该公司生产的半导体和电路广泛应用于汽车、消费产品、医疗和工业设备等领域。高塔半导体网站显示,该公司在以色列、加州、得州和日本设有制造工厂。高塔半导体和美国芯片代工商格芯(GlobalFoundries)类似。去年夏天,英特尔曾想收购格芯,但格芯所有者最终选择了IPO

来源:凤凰网科技

围观 23
评论 0
路径: /content/2022/100557672.html
链接: 视图
角色: editor
winniewei的头像
winniewei

2022年2月15日,深圳,OPPO宣布与全球领先专业相机厂商——哈苏达成战略合作。OPPO将通过计算色彩、计算光学两大技术创新,与哈苏聚焦色彩的联合研发,创造手机相机的全新体验。

OPPO与哈苏的战略合作成果将覆盖OPPO Find旗舰产品系列。在一加回归OPPO之后,通过研发平台的打通与共享,最大化资源的利用效率,让全球更多用户在Find旗舰系列和一加数字旗舰系列都能够享受到哈苏手机影像体验。

OPPO高级副总裁、首席产品官刘作虎表示:“在一加与哈苏过去一年成功的合作基础之上,我们非常高兴与哈苏的合作迈入了新的阶段,为全球更多用户带来哈苏手机影像体验。影像的色彩表现是OPPO的坚持,也是哈苏的DNA之一,我们非常高兴能够共同探索哈苏影像体验在智能手机上的未来。“

打造行业领先的影像系统能力和体验,是 OPPO 打造下一代高端智能手机体验的关键战略。继OPPO自研影像专用NPU芯片马里亚纳®️ MariSilicon X 发布后,OPPO 致力于通过与哈苏的合作,创造更出色的手机影像体验。

双方将以革新色彩表现为起点,致力于建立面向智能手机的的色彩标准,突破目前缺乏统一色彩标准的行业难题,以计算色彩技术为OPPO手机实现全时段、全场景,全焦段一致性的自然色彩表现。利用哈苏手机自然色彩调教,OPPO亦将致力于在人像领域实现进一步突破。

双方的合作成果将以「OPPO | 哈苏 手机影像系统」在未来产品中呈现。这是OPPO与哈苏面向移动设备联合研发的影像解决方案,将为用户提供更具质感的自然色彩与更高品质的影像效果。

「OPPO | 哈苏 手机影像系统」将首次搭载于新一代Find X旗舰系列中。

围观 60
评论 0
路径: /content/2022/100557671.html
链接: 视图
角色: editor
winniewei的头像
winniewei

符合SD 3.0标准要求的电平转换器集成了自动方向控制、EMI滤波器和IEC 61000-4-2 ESD保护特性

基础半导体元器件领域的高产能生产专家Nexperia(安世半导体),今日宣布推出全球最小的安全数字(SD)卡电平转换器IC - NXS0506UP。这款符合SD 3.0标准要求的双向双电压电平转换器,采用16个凸点的晶圆级芯片尺寸封装,管脚尺寸为1.45mm x 1.45mm x 0.45mm,间距为0.35mm,尺寸比之前采用20个凸点的器件减小了40%

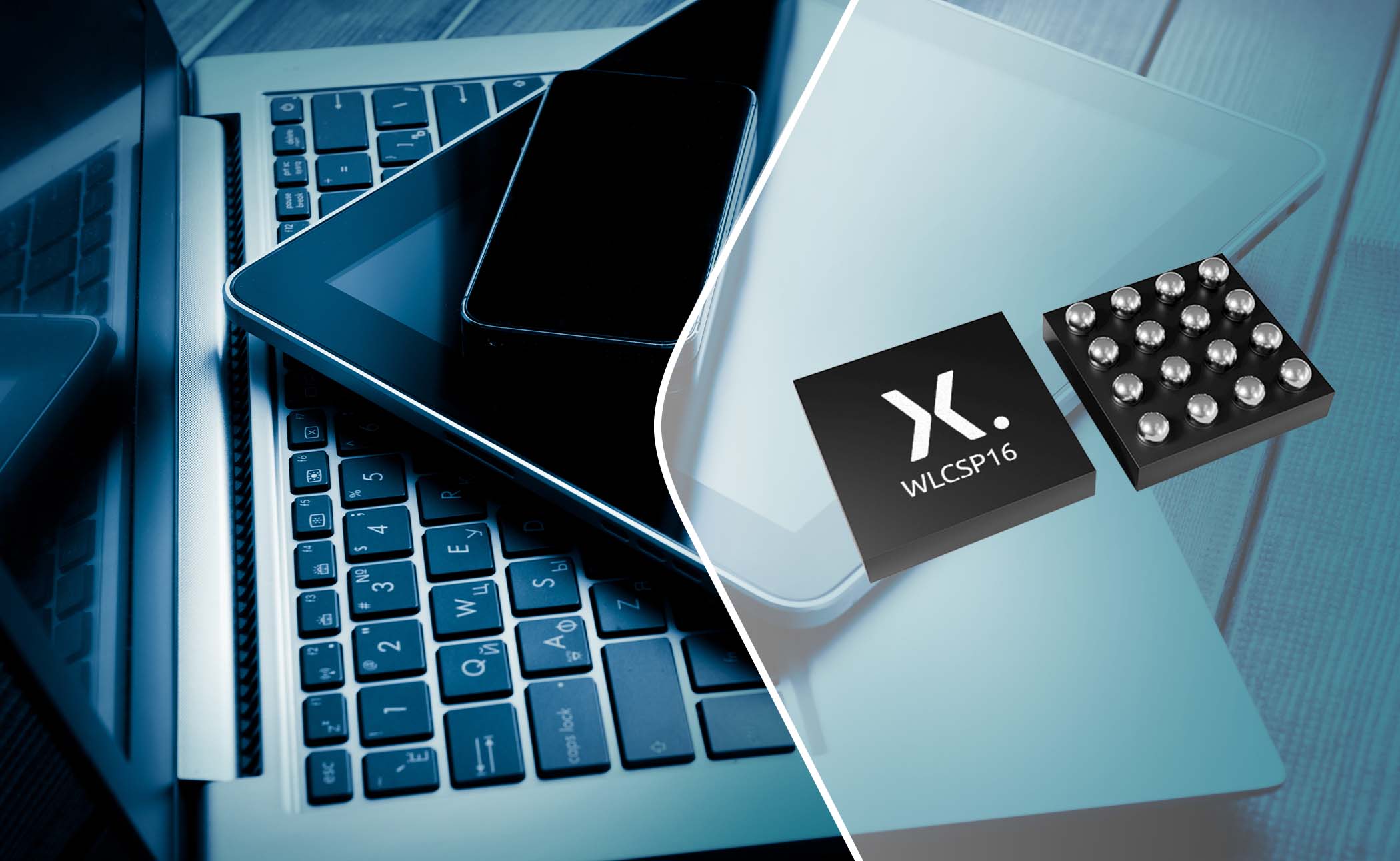

NEXP015_Press image_SD Card.jpg

NXS0506UP集成了自动方向控制、EMI滤波器特性和IEC 61000-4-2 ESD保护特性。该器件可在高达208 MHz的时钟频率和高达104 Mbps的数据速率下运行。

Nexperia高级产品经理Vikram Singh Parihar表示:“尽管以前NXS0506专用于智能手机、笔记本电脑、游戏手柄、相机和无线接入点等消费类设备,但我们也看到家庭医疗器械和汽车系统中采用该器件。NXS0506是业界最小的SD 3.0卡电平转换器,可支持超高速SDR104模式,帮助消费者体验SD 3.0存储卡解决方案所提供的更快数据速率。”

该新型NXS0506UP SD卡电平转换器内置了上拉和下拉电阻来减少BOM成本。因为DATA通道和CMD通道可在不影响功能的情况下交换使用,所以该器件可直接连接到最新的主机CPU/SOC ASIC,易于使用。

Vikram补充道:“Nexperia之所以能够减小这些新转换器的尺寸,得益于采用了较新的工艺节点和创新型晶圆级芯片尺寸封装(WLCSP)NXS0506UP SD卡电平转换器现已上市。有关更多信息,包括产品规范和数据手册,请访问https://www.nexperia.com/pip/NXS0506UP.

关于Nexperia

Nexperia,作为生产大批量基础半导体器件的专家,其产品广泛应用于全球各类电子设计。公司丰富的产品组合包括二极管、双极性晶体管、ESD保护器件MOSFET器件、氮化镓场效应晶体管(GaN FET)以及模拟IC和逻辑ICNexperia总部位于荷兰奈梅亨,每年可交付1000多亿件产品,产品符合汽车行业的严苛标准。其产品在效率(如工艺、尺寸、功率及性能)方面获得行业广泛认可,拥有先进的小尺寸封装技术,可有效节省功耗及空间。

凭借几十年来的专业经验,Nexperia持续不断地为全球各地的优质企业提供高效的产品及服务,并在亚洲、欧洲和美国拥有超过12,000名员工。Nexperia是闻泰科技股份有限公司(600745.SS)的子公司,拥有庞大的知识产权组合,并获得了IATF 16949、ISO 9001、ISO 14001和ISO 45001认证。

围观 47
评论 0
路径: /content/2022/100557669.html
链接: 视图
角色: editor
winniewei的头像
winniewei

作者:ADI公司电池管理系统总经理Mike Kultgen

随着电动汽车(和电气化技术)越来越受消费者和生态系统参与者的欢迎,人们越来越关注整个价值链运营和流程中的道德与可持续性问题。从开采实践到电池梯次利用,生态系统的参与者希望通过在整个电池生命周期中实施更多的道德标准,达到加倍关注可持续发展的目的。

如今,大多数锂离子电池都使用化学元素钴作为阴极材料(这部分将决定锂离子电池的储电量)的基础。与其他化学元素相比,钴阴极电池的续航时间更久,电荷测量和管理的难度更低。但是,钴的开采长期饱受争议。

钴:电动汽车电池技术面临的道德困境


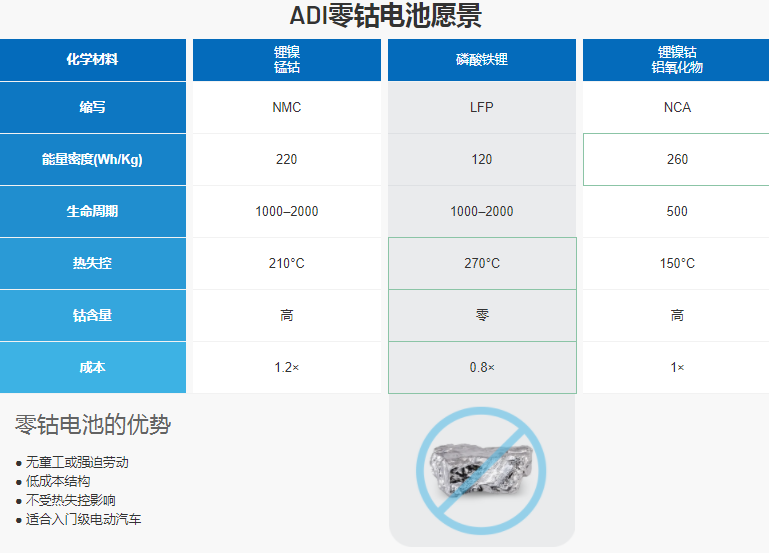

全球大约70%的钴都是在刚果民主共和国(DRC)开采的,这个国家以贫穷、腐败和人权问题而闻名1。特别是,该国的钴开采还涉及使用童工、开采条件不安全、虐待矿工和其他违法问题。随着电气化生态系统要求兼顾社会可持续性和环境可持续性,大家对更低钴含量的电池化学材料(NMCNCA)和不含钴的电池化学材料(例如磷酸铁锂(LFP))的兴趣与日俱增。许多制造商对此表示欢迎。事实上,特斯拉计划生产更低钴含量或不含钴的高能量电池,以加速构建可持续的能源之路2


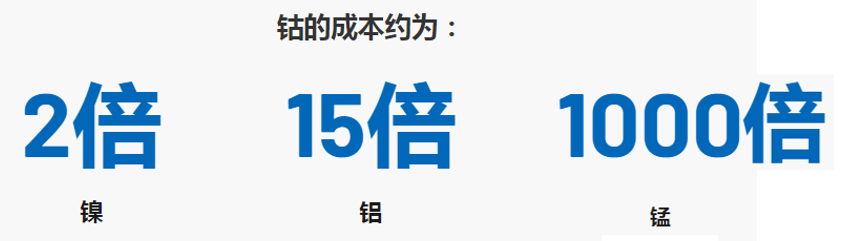

来源:Markets Insider; 全球经济指标数据网[3,4,5]

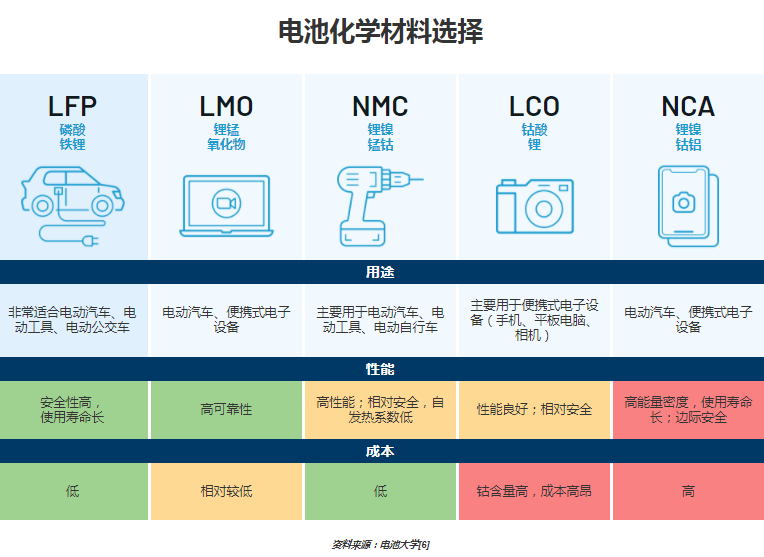

LFP电池不仅经过生产验证,而且在行业中使用了10多年,是领先的原始设备制造商完全支持并且首选的技术。然而钴基化学材料的能量密度要高10%-20%,因此单次充电的续航时间更长。但是,这种高性能伴随着高风险——相比LFP,钴的燃点更低,电池起火的风险更高。此外,LFP电池的生产成本更低,在处理击穿或热失控等安全隐患方面效率更高。LFP的高功率特性也使其充电速度更快。


电动汽车制造商期望能在高价位、高性能(高端)车辆中使用如今的电池技术,在低端车辆中使用LFP电池。这些低端车辆不使用钴,降低了成本,所以售价更低。虽然相比钴,LFP电池的成本更低,使用更安全,但其放电曲线更平坦,因此,很难准确测量电池电量。

ADI的电池管理系统(BMS)解决方案有助于解决这个问题。

ADI提供业界领先技术,可实现准确的电池充电状态测量。ADIBMS解决方案能够准确高效地管理LFP电池的充电状态需求,释放LFP电池对于该行业的潜在成本和安全特性优势,从而大大减轻汽车制造商的负担。此外,LFP电池能在更广泛的温度范围内提供更高的功率密度、更长的生命周期和更低的运行成本,因此非常适合储能应用等电池梯次利用场景。



最终,LFP电池将会降低购买电动汽车的价格壁垒,推动消费者购买电动汽车。目前,电池成本占电动汽车标价的51%7。此外,摆脱对钴的严重依赖将推动该行业构建更合乎道德标准的供应链,而LFP电池的优势最终会帮助实现更环保的可持续电池生态系统,并提高电池梯次利用的效率。

注释:

1Dafydd Davies。《钴货源采购限制发生改变》,光伏杂志,2020310日。

2Bridie Schmidt。《特斯拉数月来一直使用高能量镍4680电池》,The Driven2020928日。

3镍的价格(2021111日),来源:https://markets.businessinsider.com/commodities/nickel-price

4铝的价格(2021111日),来源:https://markets.businessinsider.com/commodities/aluminum-price

5锰的价格(2021111日),来源:https://tradingeconomics.com/commodity/manganese

6BU-205:锂离子的类型(2021111日),来源:https://batteryuniversity.com/learn/article/types_of_lithium_ion

7Gustavo Henrique Ruffo。《在电动汽车的总成本中,电池占比多少?》InsideEVs202025日。

围观 65
评论 0
路径: /content/2022/100557668.html
链接: 视图
角色: editor
winniewei的头像
winniewei

图腾柱功率因数校正电路一直停留在想法阶段,人们不断寻找它的有效实施技术。现在,人们发现,SiC FET是能让该拓扑发挥最大优势的理想开关。


博客

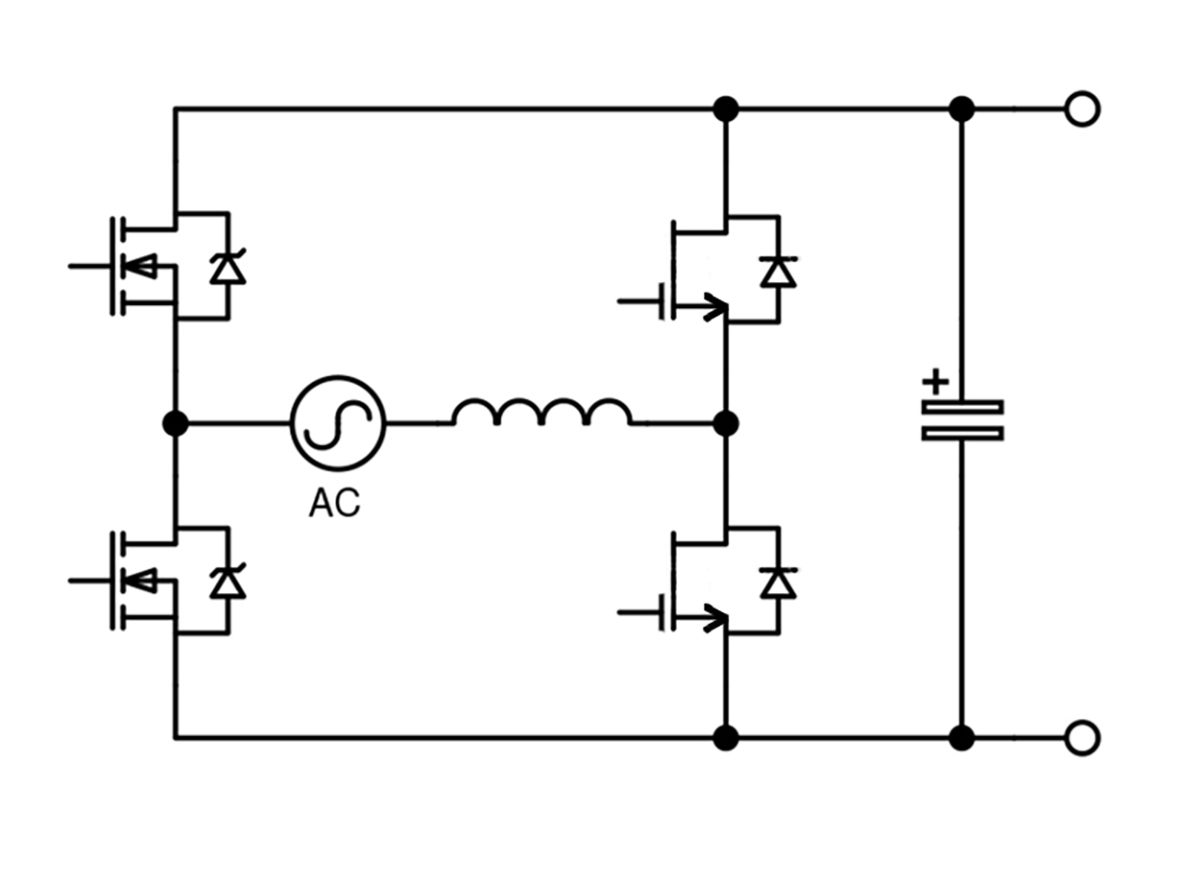

互联网不知道谁首先发明了“无桥图腾柱功率因数校正级”这个术语,但是它肯定是在一瞬间的奇思妙想和灵感下发明和命名的。在交流/直流电源中,该电路会实施功率因数校正,而且由于无需线路交流桥式整流器,可有效提高效率,低压线路可提高2%。下面,我们深入研究,并将其简称为“TPPFC”。

需要理想开关

TPPFC结构于2011年首次得到证实,借助理想开关和低损耗磁性元件,该电路理论上可以实现接近100%的效率。它在流行起来之前只是一个想法,因为直至最近,用于高频升压开关的半导体都还“不够理想”。问题在于在导电损耗与开关损耗之间权衡。要实现更低的导通电阻和导电损耗,就需要更大的有效晶粒面积,但是这会导致器件电容更高,动态损耗更高。还有一个问题,那就是TPPFC必须在“硬开关”持续导电模式和中等及以上功率电平下运行,才能保持峰值电流可控,而且这需要恢复开关体二极管中存储的电荷。当使用硅MOSFET时,电荷足够高,且会导致损耗高到足以让电路不会有任何微小的净收益,尤其是在考虑了开关驱动和控制的成本与复杂性后。

我们正在利用宽带隙半导体实现目标

虽然2%的理论效率提高已经很有吸引力了,但是“80+钛金”等服务器效率标准要求在230V交流电和50%负载下交流/直流电源的端到端总损耗要低到4%。因为通常2%要分配给交流前端,所以必须用新技术再次处理TPPFC,以提升它的性能,而宽带隙开关改变了局面。碳化硅和氮化镓都是备选的新技术。相比硅,SiC MOSFET将反向恢复降低了80%,GaN没有反向恢复。它们的输出电容也都比硅MOSFET低,因为在相同电压级下,宽带隙晶粒通常都比硅小。这是因为宽带隙材料的临界电场更高,处理相同峰值电压所需的电压支撑区域薄得多且掺杂重得多,而且随之而来的导通电阻也更低SiC和GaN的低损耗优势可以用RDS(on) x A和RDS(on) x EOSS这两个性能表征来概述,第一个表示导通电阻和晶粒面积之间的权衡,第二个表示导通电阻与输出电容造成的开关能量损耗之间的权衡。

宽带隙器件使得TPPFC级成为可能,该电路现在很常见,但是还称不上一枝独秀,因为SiC和GaN的这些突出优势隐藏着一些现实中的实施难点。SiC MOSFET的恢复电荷肯定低,但是体二极管的前向压降非常高,这又增加了损耗。栅极驱动对阈值滞后和变化性也很敏感,而且为实现全面增强而推荐的高压也很危险地接近绝对最大值。相反,GaN器件有低栅极阈值电压,但有发生灾难性虚假打开并伴随开关瞬态的风险。负的关闭驱动电压可以缓解这种情况,但是这会在增强沟道前造成当器件反向导电时压降过大,从而增加损耗。GaN还相对昂贵。

SiC FET尽善尽美

虽然还有一个选项,但是半导体制造商数十年来都以结合高压开关与低压类型以获得导电损耗优势和开关损耗优势的“共源共栅”技术而闻名。在典型的宽带隙产品中,常开型SiC JFET与低压硅MOSFET搭配打造出具有非临界栅极驱动、低损耗体二极管和宽带隙器件所有优势的常关型器件。它由UnitedSiC提供,称为“SiC FET”,可以极快地打开,且晶粒体积极小,可实现低电容和低动态损耗。JFET可以有效设置导电损耗,而且其简单的垂直结构支持低导通电阻,即使采用小体积晶粒也不例外。之前提到的性能表征可以证实这些优势。图1表明了750V SiC FET与650V SiC MOSFET的对比情况。

USCB066 Fig 1.jpg

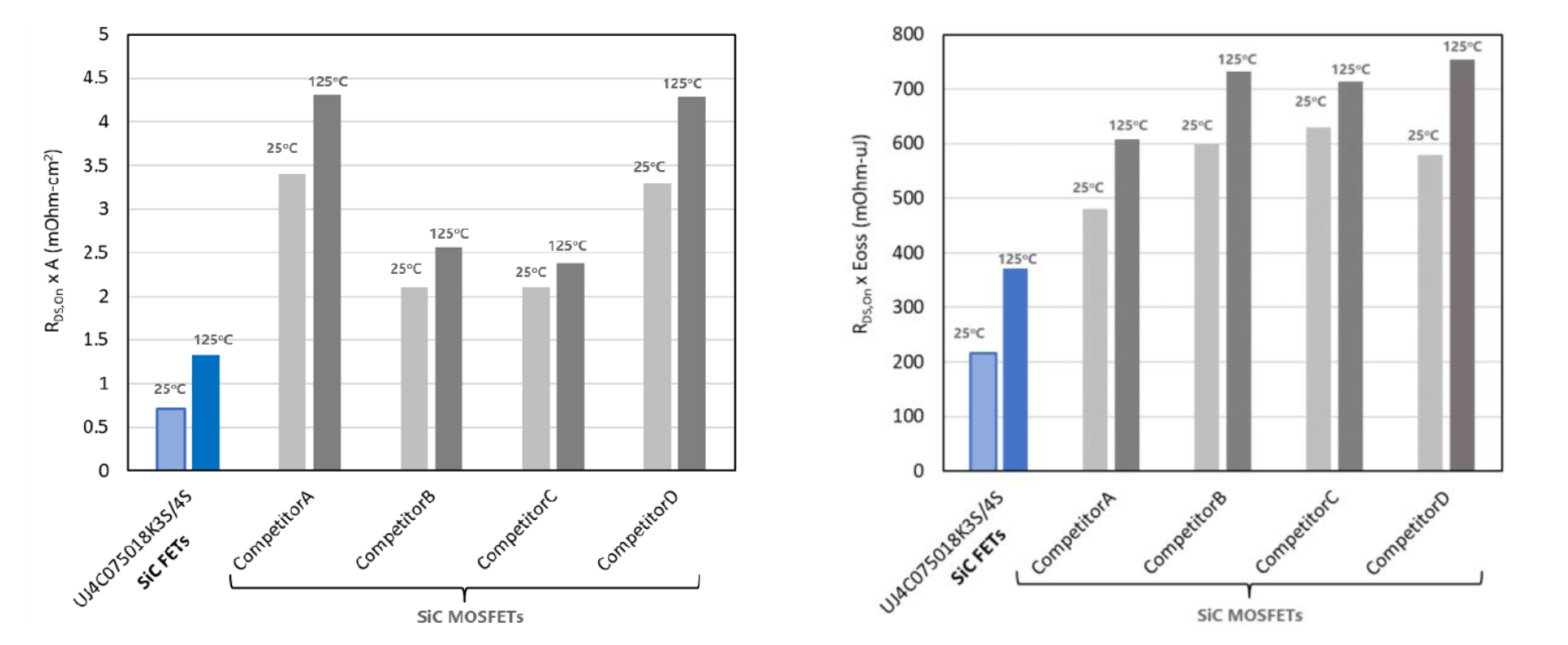

1. 在关键性能表征方面SiC FET胜过SiC MOSFET

图腾柱PFC电路中的SiC FET不仅能实现潜在的效率增益,还容易实施。可以说,该拓扑和SiC FET开关的组合是“图腾式”的,象征着可以实现最佳结果。
