CS5548 单节锂电池3.7V升压5V/5A大电流输出同步升压芯片解决方案

作者：深圳市永阜康科技有限公司 梁雄

在便携式电子设备中，单节锂离子/聚合物电池（标称电压3.7V，工作范围约3.0V-4.2V）是主流的储能选择，而为系统中的各类芯片、传感器和外设供电通常需要稳定的5V电压。这就需要一个高效、可靠的3.7V升压5V芯片来完成这一关键的能量转换。

深圳市永阜康科技有限公司现在大力推广一颗具备直通模式、低功耗、真关断的5A大电流输出的同步升压芯片-CS5548, 集成低RDS(on)功率MOS和内置同步整流器，能在3.6V输入5V输出下，提供高达5A的输出电流。开关频率为600KHz，可以使小型外部输入和输出电容和电感器。还具有输出过压保护、输出短路保护和热关断保护； 封装-DFN3X3_12L。其低压启动、大电流输出、高效率、小体积的特点，尤为适合应用于5G模块、Mi‑Fi、PCIe模块等移动通信设备。

描述

输入电压范围：0.5~5.5V

启动时最小输入电压：1.8V

可调输出电压范围：2.2~5.5V

高效率：最高可达到95%

电流输出能力：

  4.2V -----> 5V：5.2A

  3.6V -----> 5V：5A

  3.0V -----> 5V：3A

  1.8V -----> 5V：1.2A

开关频率：600KHz

软启动功能

轻负载工作时MD管脚可选自动PSM工作模式或强制

在关断期间真正断开输入与输出之间的连接

输出过压和输出短路保护

热关断保护

输入电压欠压保护点可设置

VIN>VOUT时切换为直通模式

CS5548D应用信息

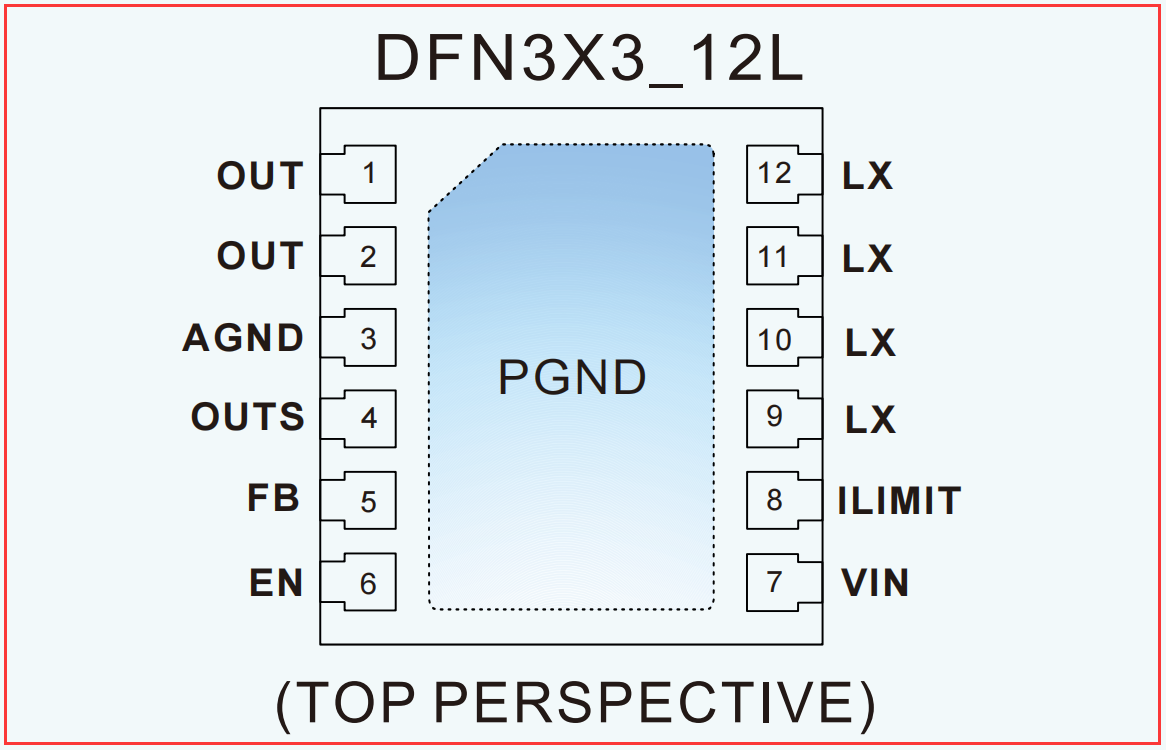

1.CS5548D脚位图

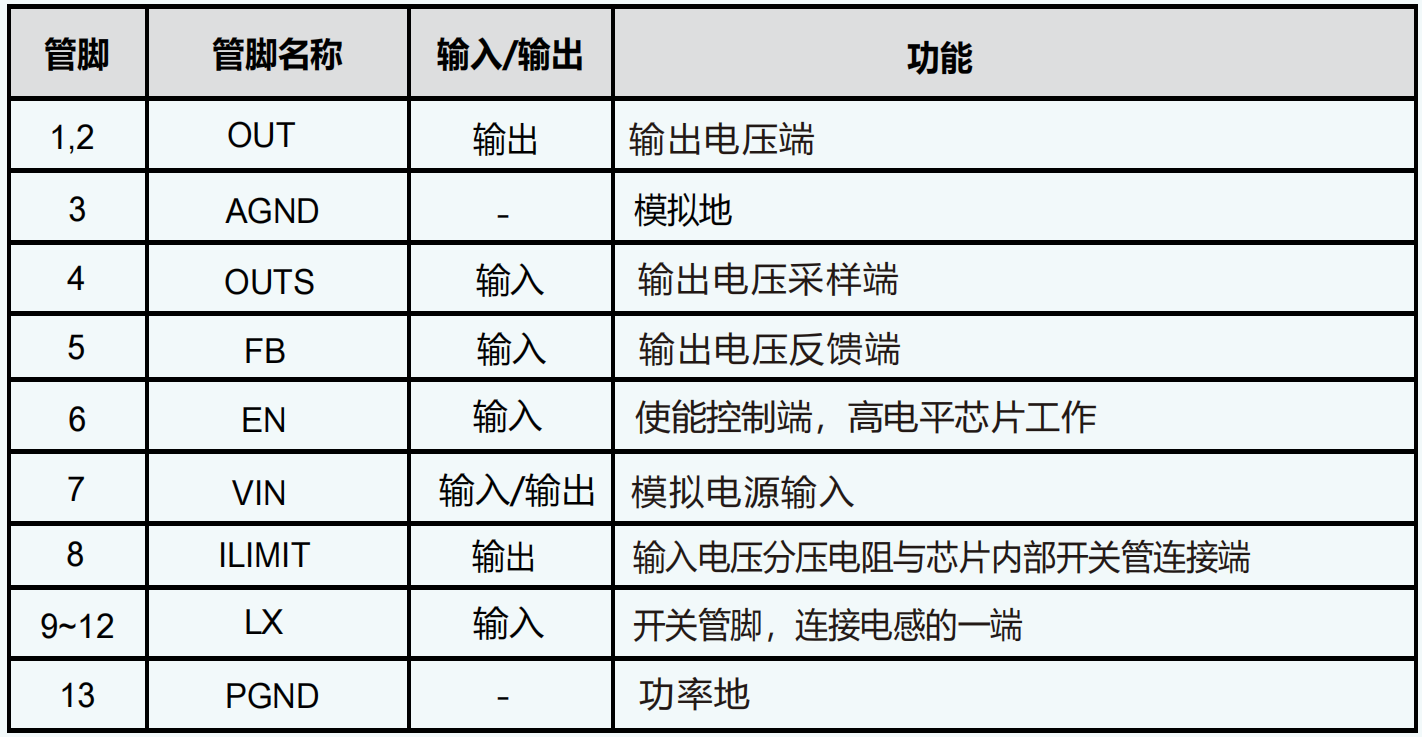

2.CS5548D管脚说明

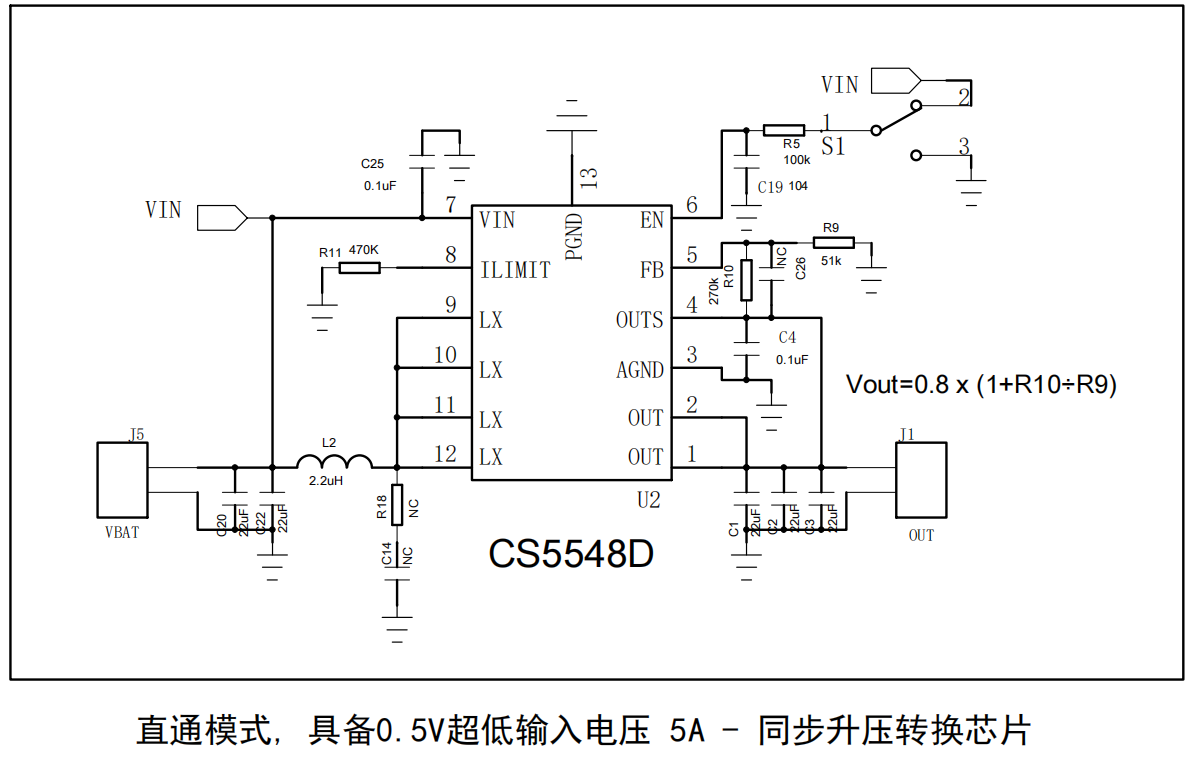

3.CS5548D DEMO 应用示意图

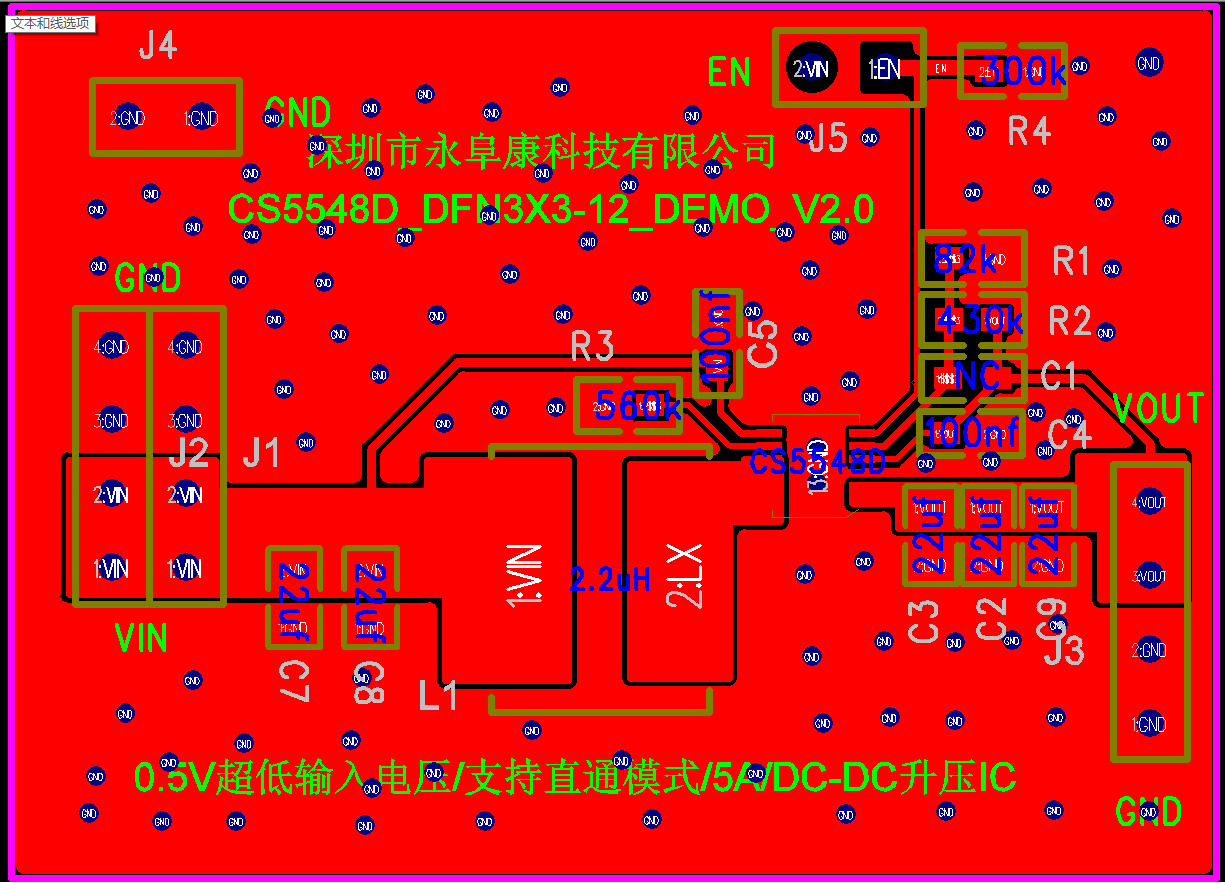

4.CS5548D DEMO板PCB顶层设计图

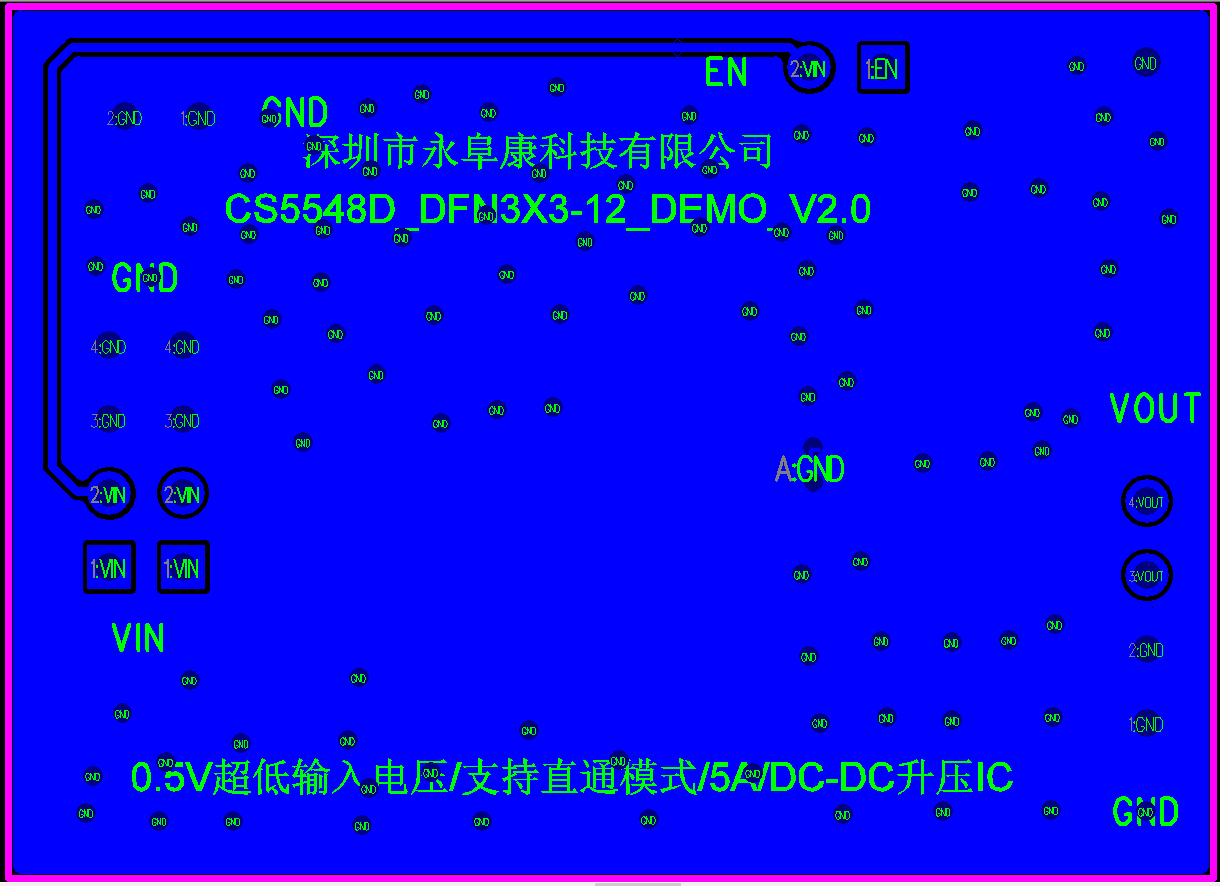

5.CS5548D DEMO板PCB底层设计图

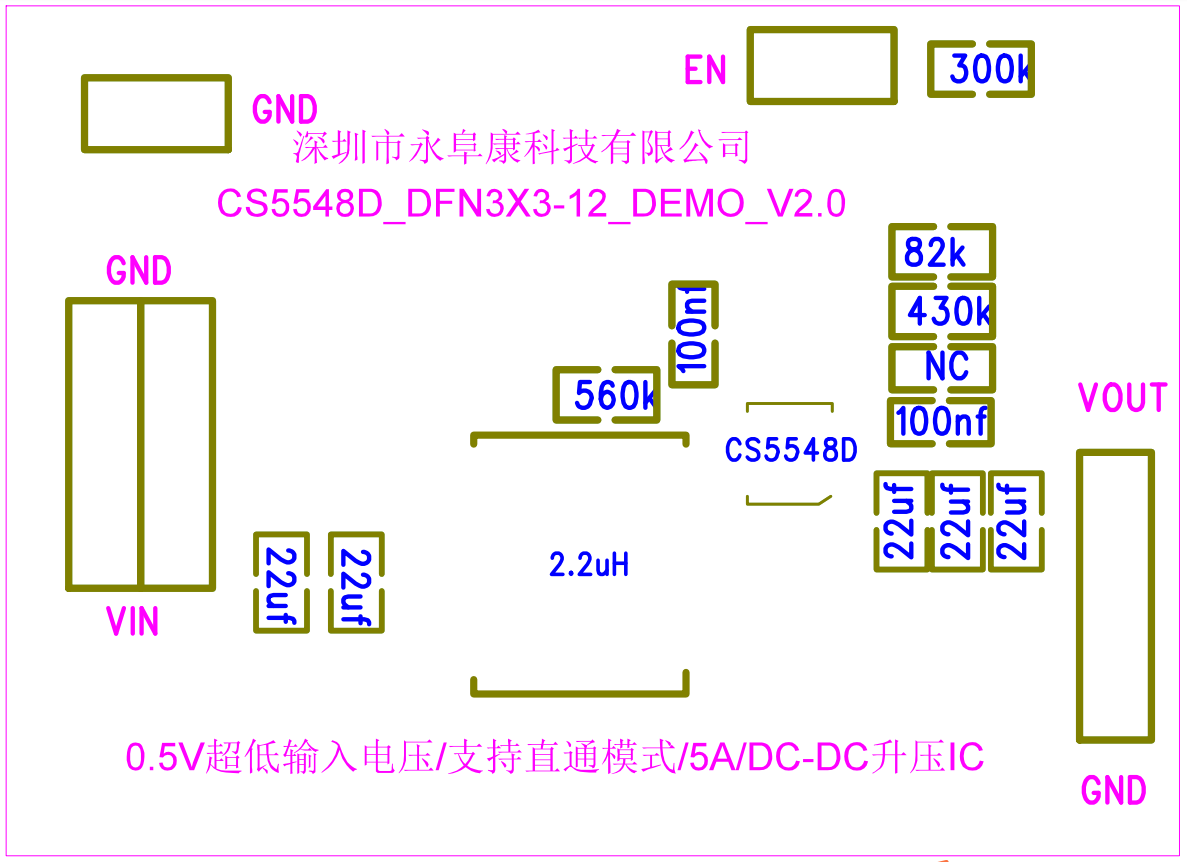

6.CS5548D DEMO板贴片图

7.CS5548D DEMO板物料清单

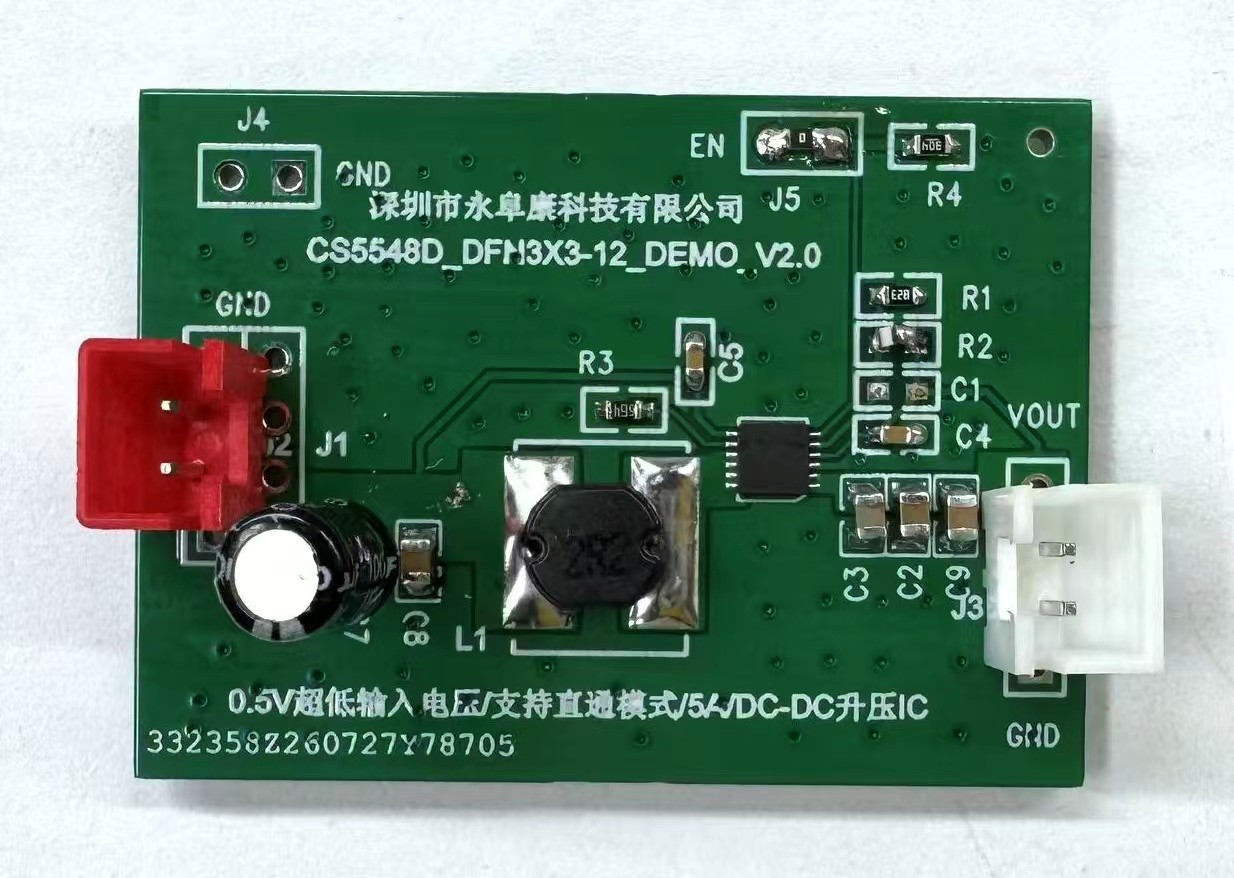

8.CS5548D DEMO板实物图
