产品概述
ET83301 是一款功能完备、耐压 5.5V、输出电流 3A 的先进恒定导通时间（ACOT）同步降压转换器，芯片内部集成两颗功率 MOS 管。
该先进恒定导通时间控制架构可在宽负载区间内优化瞬态响应性能，搭配输出电容即可有效减少外围元器件数量。
ET83301 最高支持 2MHz 开关频率，能够大幅缩小输出电感与电容的体积；芯片采用 DFN8（2mm×2mm） 封装。
产品特性
输入电压范围：2.5V~5.5V
- 输出电压范围：0.6V~5V
- 采用先进恒定导通时间（ACOT）控制环路架构
- 优异的瞬态响应速度
- 内置导通电阻 100mΩ 上管与 70mΩ 同步整流下管
- 全负载、全输入电压范围内输出电压稳压精度高
- 搭配低等效串联电阻（低 ESR）输出电容即可实现稳定环路
- 内部 0.45V 高精度电压基准
- 低静态功耗
- 集成欠压锁定、过流、短路及过热保护功能
- 输出主动放电功能
- 工作温度范围：-40℃ ~ +85℃
- 典型软启动时长 120us
- 支持 100% 占空比工作模式

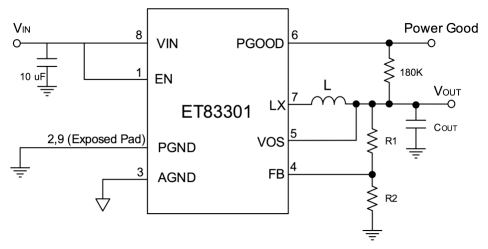

典型应用

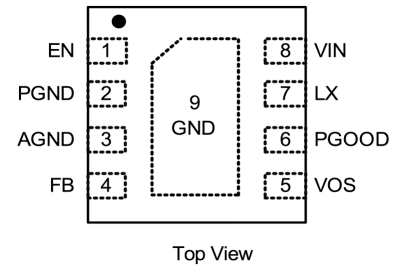

管脚定义
功能框图
关键数据

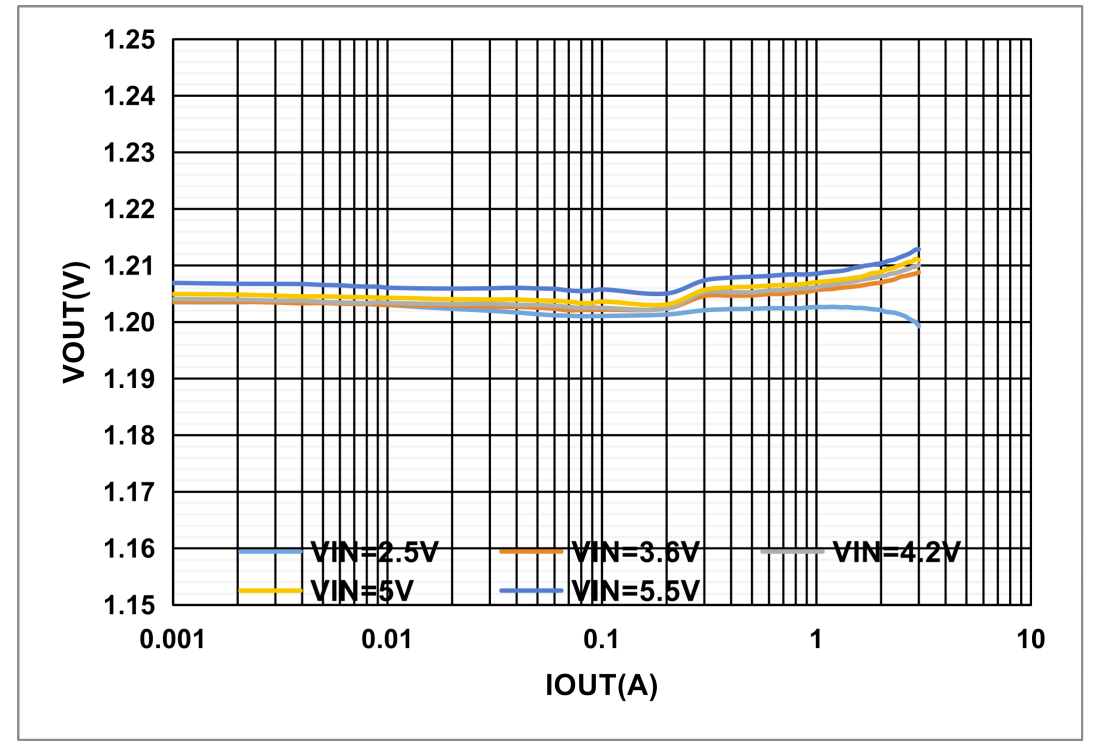

（1）VOUT=1.2V Load Regulation：

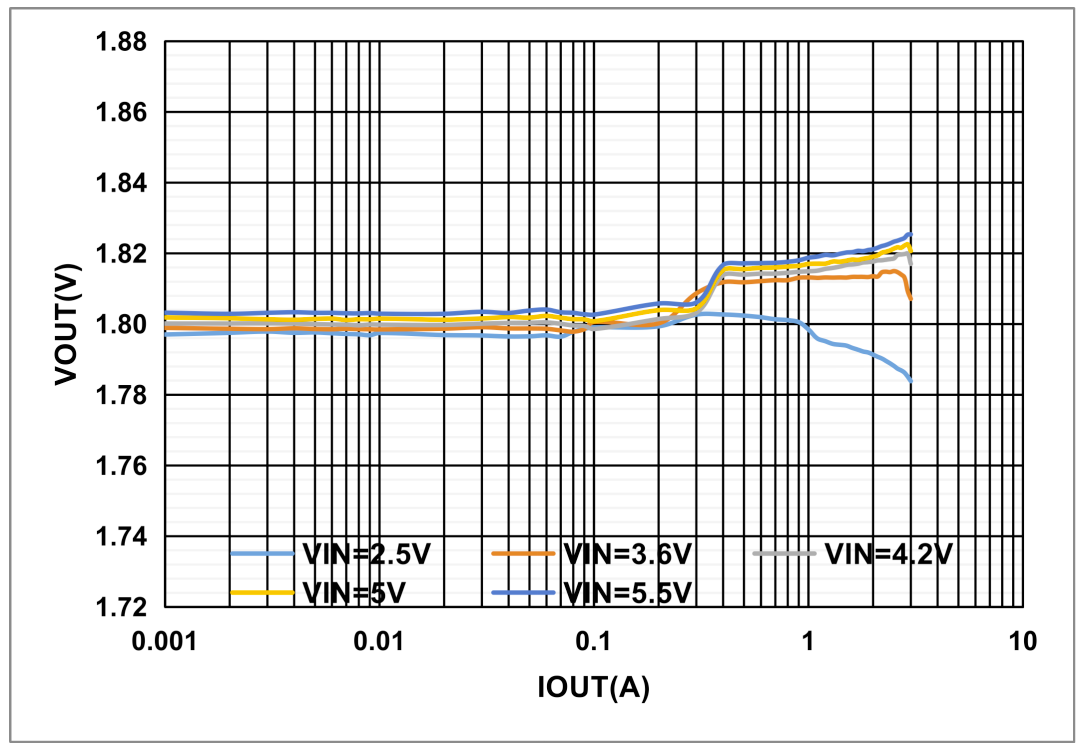

（2）VOUT=1.8V Load Regulation：

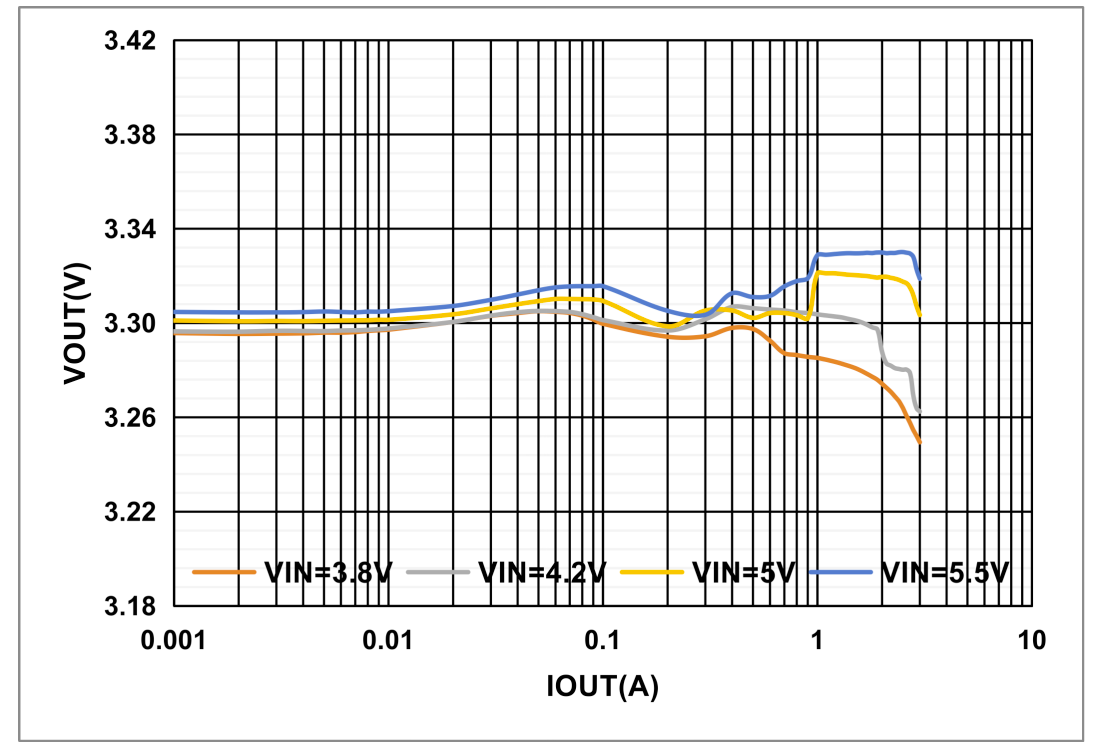

（3）VOUT=3.3V Load Regulation：

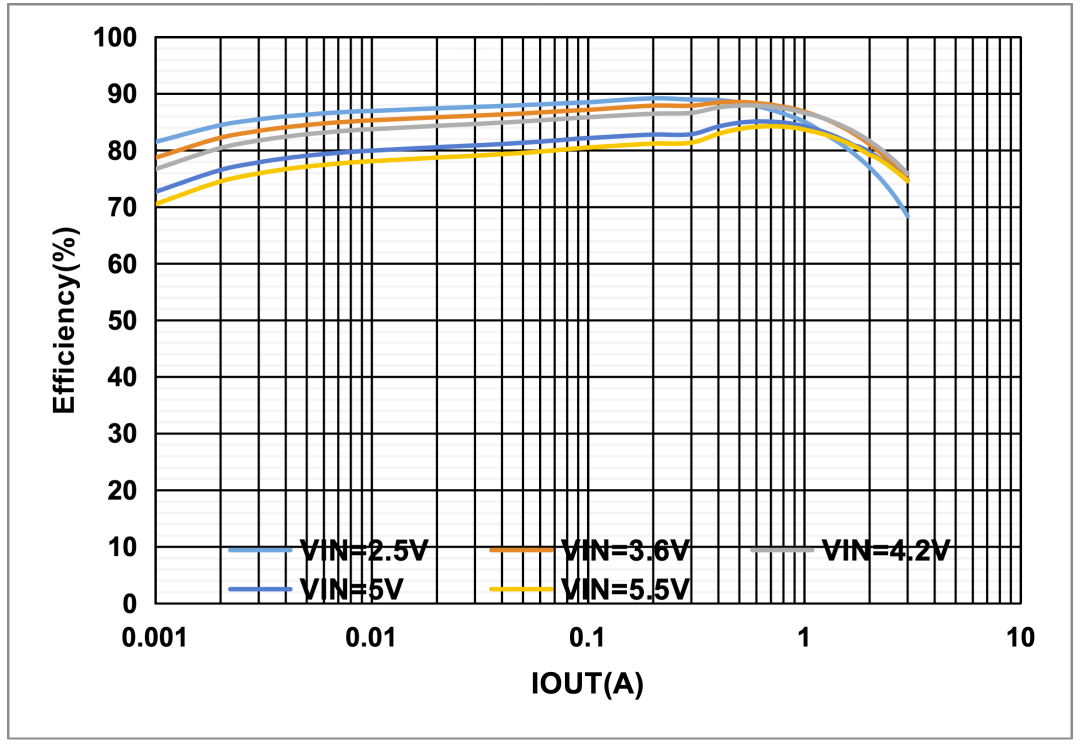

（4）VOUT=1.2V Efficiency：
（5）VOUT=1.8V Efficiency：

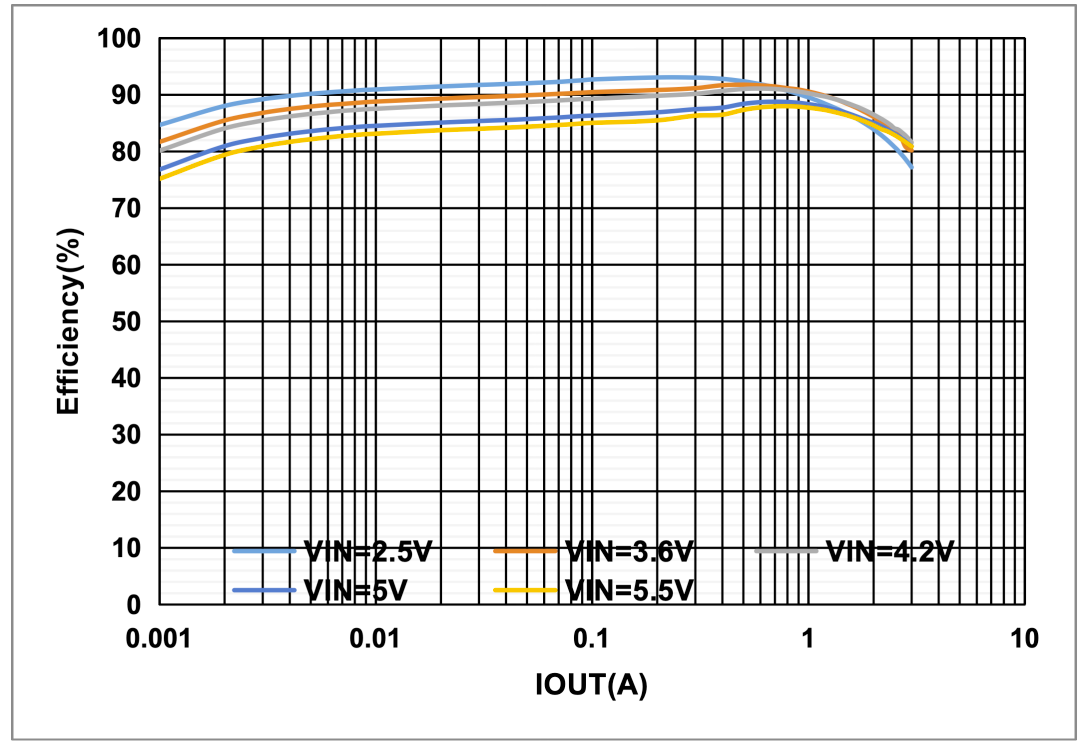

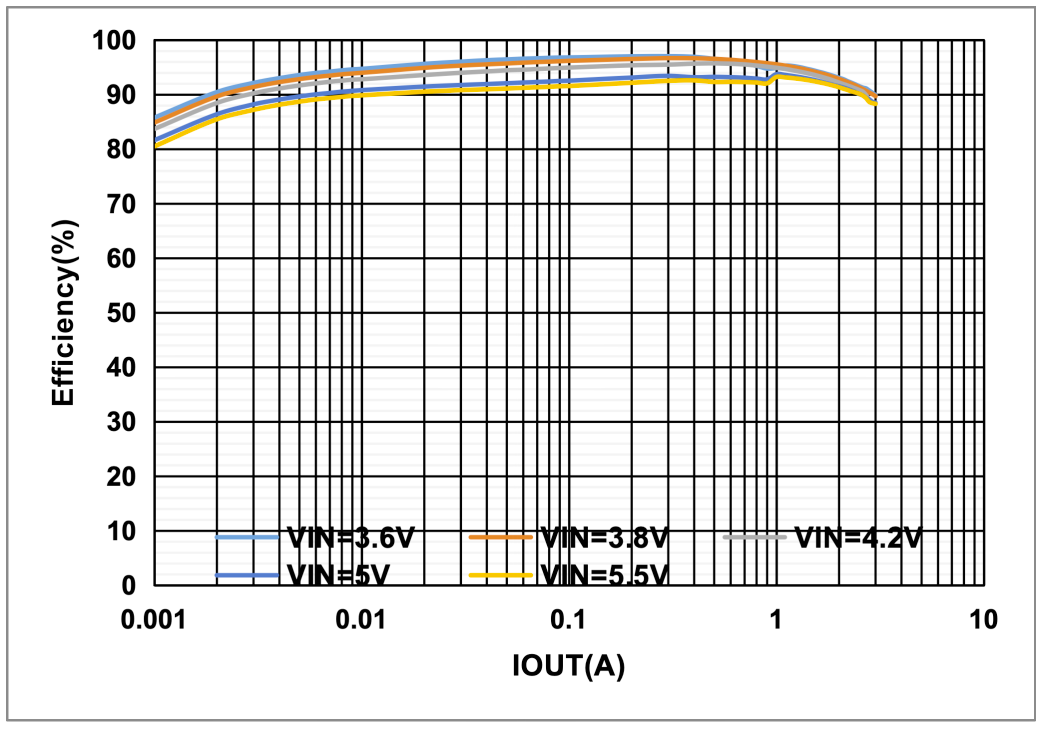

（6）VOUT=3.3V Efficiency：
