产品概述
随着手机平台的快速发展，新的工艺节点降低了手机基带处理器的电压，主流的旗舰平台电压已经从1.8V降低到1.2V，而SIM卡主要采用3.0V（B类）或者1.8V（C类）的逻辑电平接口，为此力芯微新推出一款SIM卡电平转换ET4559来实现主机平台与SIM卡之间的通信。
ET4559具有双电源设计，其中主机处理器侧电源电压为1.08V至1.95V，SIM卡侧电源电压为1.62V至3.6V。它包含三路电平转换，用来将SIM卡的I/O、RST和CLK信号进行电压转换，使得SIM卡能与主芯片之间进行正常通讯。
ET4559采用先进扇出型晶圆级封装FOWLP9(1.06mm×1.06mm)，相比传统QFN10(1.4mm×1.8mm)，封装面积减少约55%。该封装技术可显著节省PCB布局空间，有效提升电路板集成密度，特别适用于对尺寸敏感的紧凑型电子设备设计。
产品特性
- 低功耗
- 支持 1.62V 至 3.6V SIM 卡供电电压
- 支持 1.08V 至 1.98V 主机控制端供电电压
- 支持时钟速度：10MHz
- 端口内部集成上拉和下拉电阻
- 支持3个通道：IO_HOST为双向，RST_HOST和CLK_HOST为单向
- 集成EMI滤波器
- 端口集成ESD保护
- 遵循ISO-7816-3时序要求
- 封装：FOWLP9（1.06mm×1.06mm）

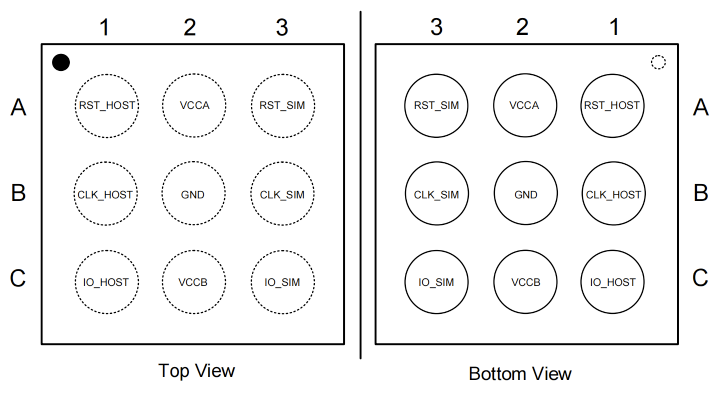

管脚定义

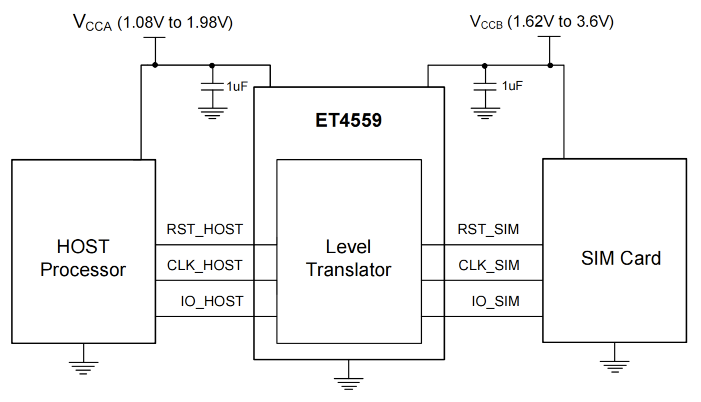

典型应用

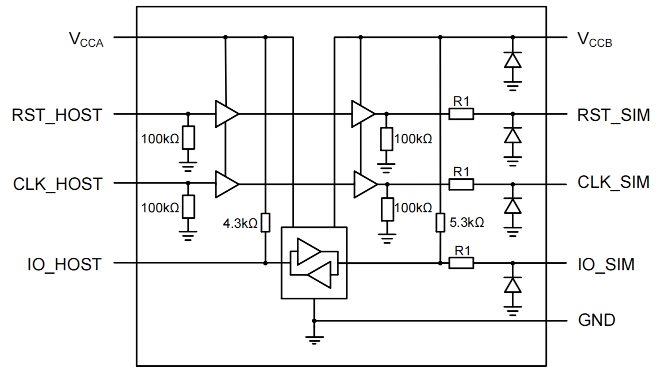

功能框图
扫描二维码获取ET4559产品规格书
