2023年10月10日,致力于亚太地区市场的国际领先半导体元器件分销商---大联大控股宣布,其旗下世平推出基于恩智浦(NXP)S32K144、NCJ29D5D与KW38评估板的UWB 3D定位算法与上位机方案。

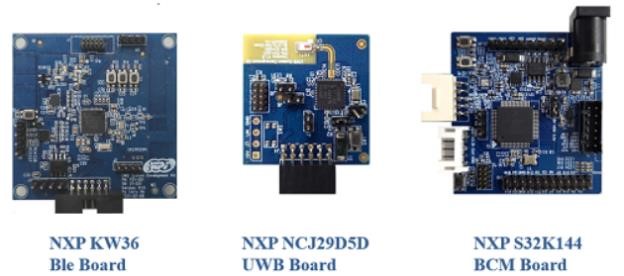

图示1-大联大世平基于NXP产品的UWB 3D定位算法与上位机方案的展示板图
随着现代汽车对于定位精度的要求越来越高,UWB超宽带技术受到车企的广泛关注。其中,最受欢迎的一种应用就是将UWB技术与车钥匙进行结合,从而实现更加安全和便捷的开门方式。为了加快厂商对UWB数字钥匙的开发,大联大世平基于NXP S32K144、NCJ29D5D与KW38评估板推出UWB 3D定位算法与上位机方案,该方案完全遵循3C协议设计,具有较强的防中继攻击能力,并且搭配的上位机能够与UWB BCM通信,实时显示数据与状态。

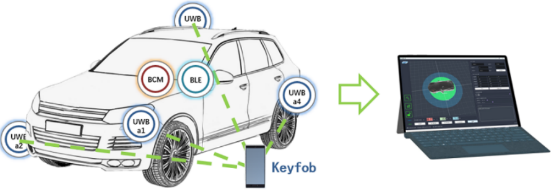

图示2-大联大世平基于NXP产品的UWB 3D定位算法与上位机方案的场景应用图
本方案的UWB 3D定位算法设计部分由NXP旗下的S32K144、NCJ29D5D与KW38评估板组成,这三个板子相互搭配形成了UWB锚点、BCM、BLE锚点和Keyfob。在工作中,通过Keyfob与UWB锚点的通信进行测距,并将距离数据传输至BCM进行计算,再由3D算法计算出钥匙在三维空间上的坐标。
S32K144基于32位Arm® Cortex®-M4F S32K14 MCU,提供与Arduino® UNO引脚布局兼容的标准规格,并且拥有广泛的扩展板选项,可用于快速原型设计和演示。NCJ29D5D是新一代超宽带(UWB)IC产品,专用于满足全球汽车业的连接和功能安全需求。该产品将定位误差精确到厘米级别,使汽车能够更精确地了解用户的位置。而KW38是一款基于Arm® Cortex®-M0+内核的单芯片器件,能为汽车和工业嵌入式系统实现低功耗蓝牙(BLE)和通用FSK连接。
方案的上位机部分基于Python与QT GUI开发。在使用时,通过UART通信接口进行板与PC之间的数据传输,不仅具备与UWB BCM串口通信的配置功能,还能实时显示状态图标与数据信息,设置迎宾区与解锁区范围,并且可以通过动画演示车门解锁等应用场景。

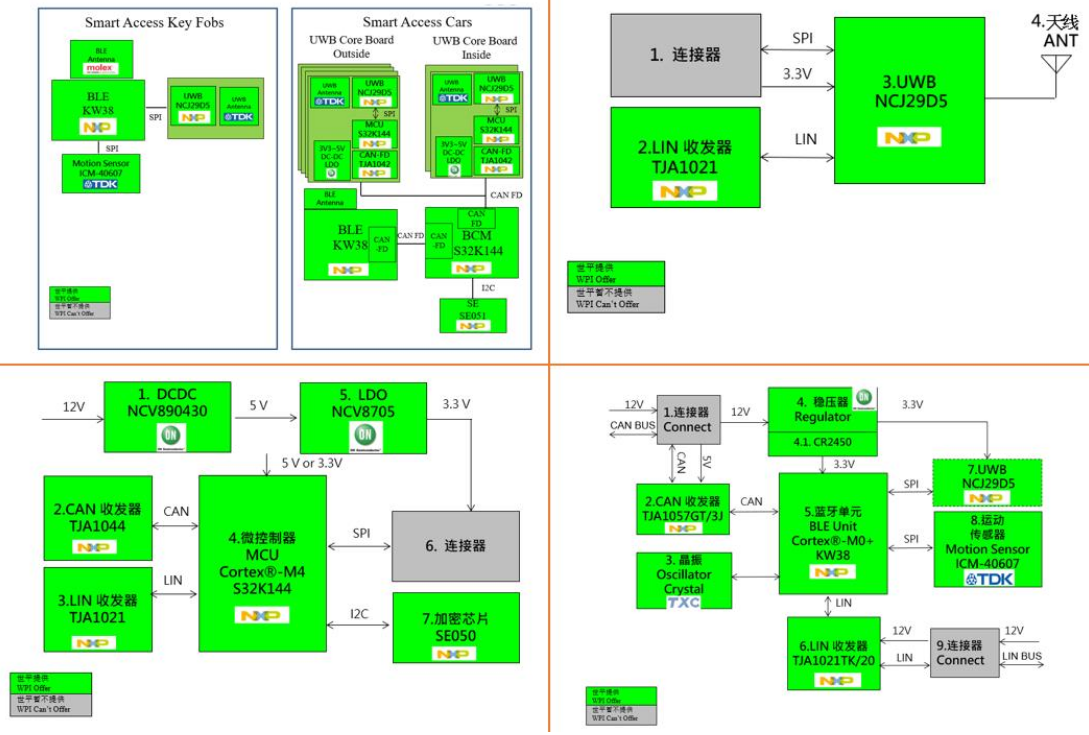

图示3-大联大世平基于NXP产品的UWB 3D定位算法与上位机方案的方块图
除了S32K144、NCJ29D5D与KW38外,本方案还集成了其它合作伙伴的多款高性能产品。面对汽车智能化升级的趋势,大联大致力于将丰富的产品进行组合,并推出先进的解决方案,帮助企业快速完成设计革新、释放无限潜力。
核心技术优势:
基于Python与QT GUI上位机显示界面;
配置与UWB BCM串口通信功能;
上位机图标状态、实时数据显示功能;
3D汽车模型、车门动画、迎宾区与解锁区范围功能;
UWB钥匙坐标数据可视化;
三维界面视角可自由控制;
钥匙坐标数据滤波;
工程多线程运行。
方案规格:
UWB 3D定位算法功能:
BCM与PC上位机、板载上位机UART通信功能;
BCM通过UWB 3D定位算法对测量值进行滤波处理;
BCM通过UWB 3D定位算法计算目标钥匙三维坐标功能。
UWB 3D定位算法精度:
应用环境:四锚点搭建X轴3.6m、Y轴1.8m、Z轴40cm的环境,四锚点坐标为(90,180,0)、(-90,-180,0)、(-90,180,20)、(90,-180,-20);
测量范围:钥匙与锚点间角度大于10°、测量距离5m内;
定位精度:±20cm(应用环境下测量范围内)。
上位机PC端界面功能:
三维界面:三维空间中显示锚点、目标钥匙的空间坐标、迎宾区、解锁区、车门解锁等应用动画。
配置界面:配置锚点、串口连接等参数信息、UART通信功能,上位机通过UART接收从BCM数据帧。
信息窗口:显示上位机运行状态、数据信息的窗口。
