纳芯微推出电压基准源新品NSREF30/31xx系列

高精度、低温漂、低噪声、低功耗

纳芯微 (NOVOSENSE) 推出全新NSREF30/31xx系列产品,为数据采样提供高精度基准源,被广泛应用于光伏,工业自动化,数字电源,充电桩等领域。


纳芯微电压基准源新品NSREF30/31xx系列,被广泛应用于光伏和工业自动化等领域

NSREF30/31xx系列产品包含NSREF30xx和NSREF31xx两个子系列,每个子系列可分为6个不同型号,分别对应不同其不同输出电压。各产品均有车规和工规型号,其中车规级别产品满足AEC-Q100 Grade1的可靠性要求,可在-40~125℃的严苛环境下胜任工作。

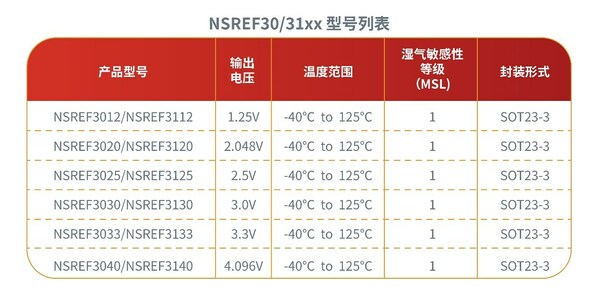

纳芯微NSREF30/31xx系列产品型号列表

高初始精度,低温漂

NSREF30/31xx实现了高初始精度与低温漂性能,其初始精度为±0.2%, 即常温下保证其输出精度在理想值的千分之二范围内,采用业界通用的黑盒法评估其温漂性能,NSREF30xx的温漂为10ppm/典型值,35ppm/最大值,而NSREF31xx的温漂为5ppm/典型值,15ppm/最大值。从而保证在全温度范围内,帮助客户实现ADC采样的高精度。


纳芯微NSREF30xx温漂性能曲线


纳芯微NSREF31xx温漂性能曲线

低噪声,低功耗

在电压基准输出端,低频0.1Hz~10Hz的噪声输出,是ADC采样误差的重要组成部分。

NSREF30/31xx采样先进的工艺及专门的低噪声设计,在2.5V时仅输出20uVpp(典型值)的噪声,且噪声分布相对收敛,1sigma值小于2uVpp. 大大降低低频噪声对ADC采样误差的影响。在保证低噪声的前提下,仅消耗130uA(典型值)电流,使其适合工业现场变送器,电力,便携式测量设备等工作场景。


纳芯微NSREF3025/NSREF3125低频噪声性能曲线

低电源调整率及负载调整率

电源调整率表示当输入电源变化时,电压基准输出保持稳定的能力。在电源电压不稳定或者容易受到干扰的场合,低电源调整率可以使得采样精度免受不稳定电源电压或者电源上干扰的影响,NSREF30/31xx能在2.5V输出提供20ppm/V的低电源调整率。

相应的负载调整率表示当输入电源变化时,电压基准输出保持稳定的能力。NSREF30/31xx能提供8uV/mA的负载调整率。

低工作压差,对输出电容没有要求

得益于内部良好的环路设计,NSREF30/31xx仅要求输入电压比输出电压高1mV即可正常输出工作电压(除NSREF3012/3112需要最低1.8V工作电压),对电源电压可能会降低的场景非常友好,例如电池供电时,电池电压会降低。NSREF30/31xx对输出端电容不作要求。不接输出电容也可以正常工作,不会因为上接电容发生故障或者失效而导致不正常工作,且对随着输出电容值增加,能支持环路稳定的电容值范围很宽,可适应不同的应用电路和场景,拓展了其应用的边界条件。

免费送样

NSREF30/31xx系列产品目前均可提供样品,如需申请样片或订购可邮件至sales@novosns.com,更多信息敬请访问www.novosns.com

关于纳芯微

纳芯微电子(简称纳芯微,科创板股票代码688052)是高性能高可靠性模拟及混合信号芯片设计公司。自2013年成立以来,公司聚焦信号感知、系统互联、功率驱动三大方向,提供传感器、信号链、隔离、接口、功率驱动、电源管理等丰富的半导体产品及解决方案,并被广泛应用于汽车、工业控制、信息通讯及消费电子领域。

纳芯微以『"感知""驱动"未来,共建绿色、智能、互联互通的"芯"世界』为使命,致力于为数字世界和现实世界的连接提供芯片级解决方案。

如需了解更多纳芯微产品信息以及最新资讯,欢迎登陆官网:www.novosns.com
