Vishay推出PowerPAK® 8x8L封装60 V和80 V N沟道MOSFET,优异的RDS(ON) 导通电阻低至0.65 m

小型器件采用无引线键合鸥翼引线结构,提高板级可靠性

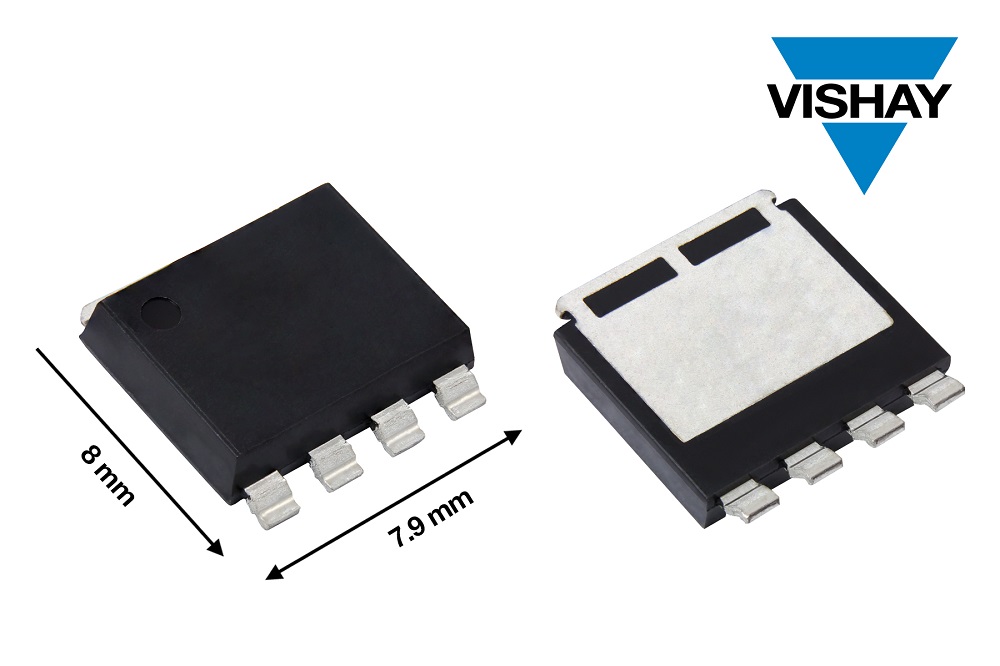

日前,Vishay Intertechnology, Inc.(NYSE 股市代号:VSH)宣布,推出两款n沟道TrenchFET® MOSFET---60 V SiJH600E和80 V SiJH800E,以提高通信和工业应用功率密度、能效和板级可靠性。为实现设计目标,60 V SiJH600E和80 V SiJH800E具有超低导通电阻,工作温度可达+175 °C以及高连续漏极电流。节省空间的PowerPAK® 8x8L封装采用无引线键合鸥翼引线结构消除机械应力,有助于提高板级可靠性。


SiJH600E和SiJH800E超低导通电阻—10 V下典型值分别为0.65 mW和1.22 mW—比同代PowerPAK SO-8封装器件分别降低54 %和52 %,从而减小了传导功耗,实现节能的效果。

为提高功率密度,SiJH600E和SiJH800E连续漏极电流分别为373 A和288 A,封装占位面积比D2PAK封装减小60 %,高度降低57 %。为节省电路板空间,每款MOSFET还可以用来取代两个并联的PowerPAK SO-8器件。

器件规格表:

产品型号

VDS (V)

ID (A)

RDS(ON) @ 10 V (mW)

Rthjc (°C/W)

SiJH600E

60

373

0.65

0.36

SiJH800E

80

299

1.22

0.36

该Vishay Siliconix器件工作温度可达+175 °C,性能稳定可靠,适用于电源、电机驱动控制、电池管理和电动工具等应用同步整流。器件采用无铅 (Pb) 封装、无卤素、符合RoHS标准,经过100 % Rg和UIS测试。

封装对比表:

封装

(mm)

(mm)

(mm)

尺寸 (xmm2)

PowerPAK 8x8L

8.0

7.9

1.8

63.2

D2PAK (TO-263)

15.2

10

4.4

152

SiJH600E和SiJH800E现可提供样品。产品供货周期和数量的相关信息,请与Vishay或我们的经销商联系。
