重磅!本土首个16nm FPGA开发板来了!

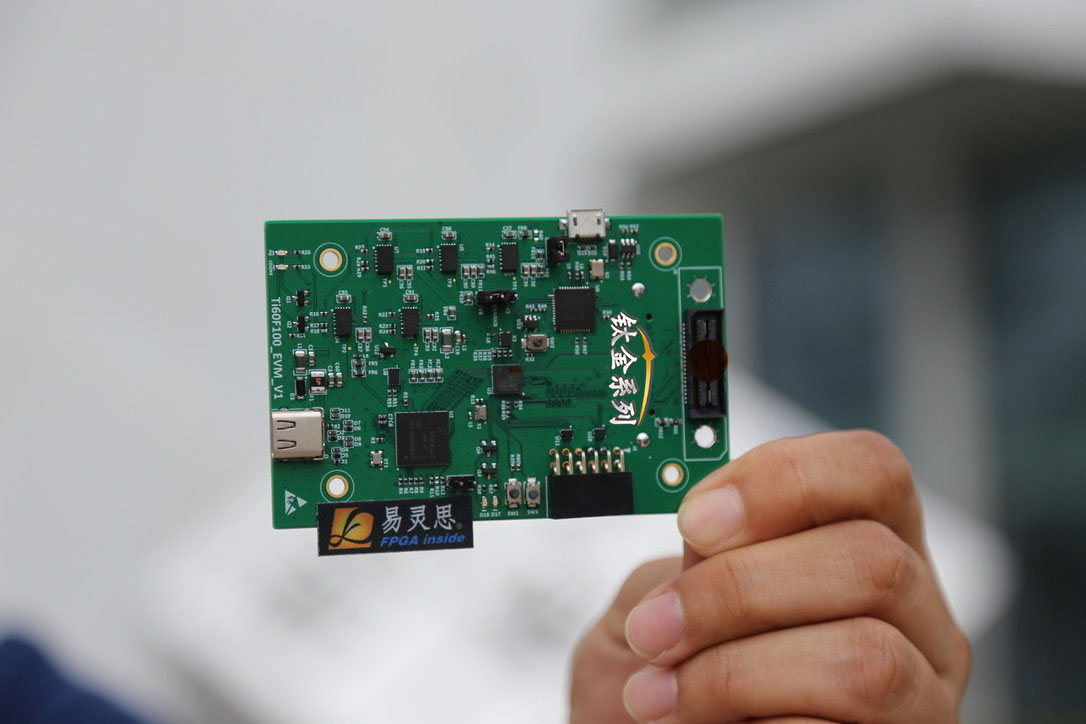

FPGA是可编程逻辑阵列的缩写,它广泛应用在通信、医疗、工业、安防等领域,最近几年,在国家政策和资本的支持下,本土FPGA加速发展,与国际巨头的差距在逐步缩短,今天,本土首个16nm工艺的FPGA开发板来了,它就是易灵思公司TI60 F100开发板,它可以在视觉应用领域大显身手。


易灵思公司销售总监张永慧表示现在越来越多的产品使用摄像头和传感器来采集大量数据。如何汇总和处理这一切?易灵思第二代16nm FPGA Ti60F100可为您提供帮助。

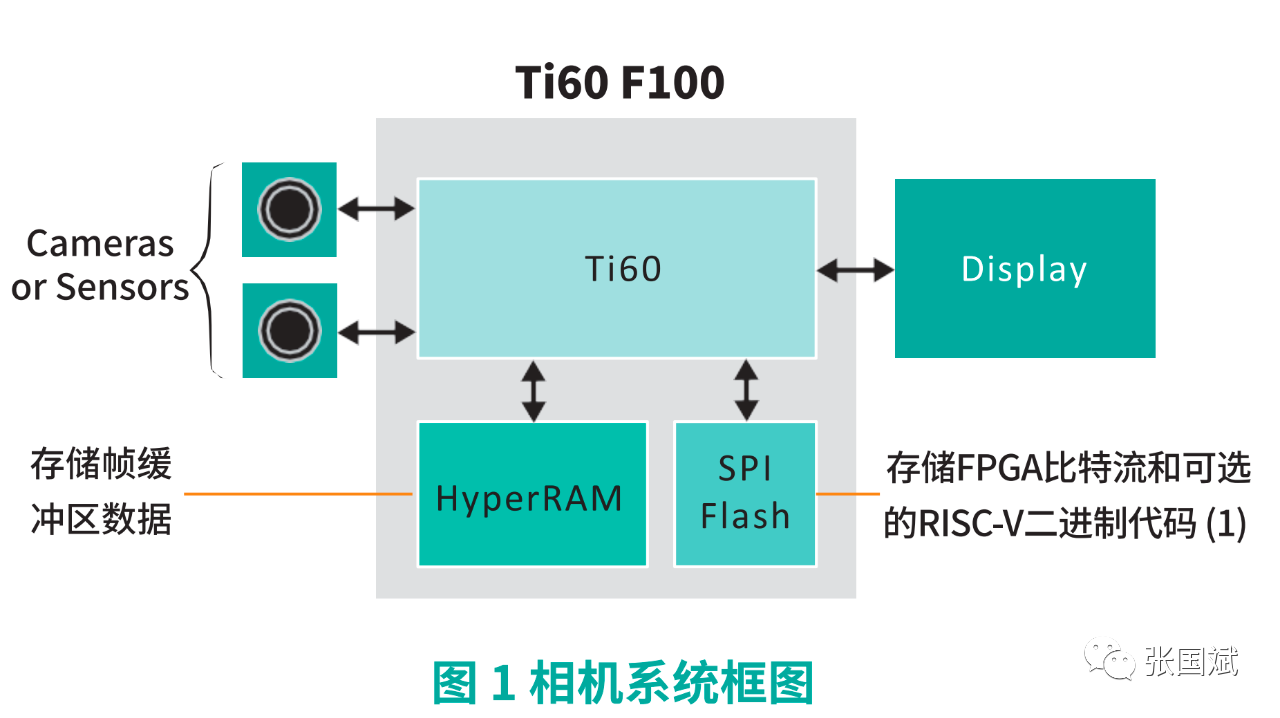

据他介绍,Ti60F100拥有60K的逻辑单元,用户可针对各种协议进行配置的高速I/O以及内置的SPI Flash和Hyper-RAM,所有这些都包含在仅有0.5mm pitch的5.5*5.5mm微型封装中。Ti60F100集成了逻辑和存储,成为适用于各种相机和传感器系统的理想解决方案。您无需使用额外的配置芯片;集成的Hyper RAM可以存储用户数据,例如:它可以作为视频处理应用的帧缓冲区。


他指出一般情况下压缩后的Ti60比特流文件仅使用大约一半的SPI Flash空间,其余部分可以用于存储其他数据,例如RISC-V SoC 软核的软件文件。

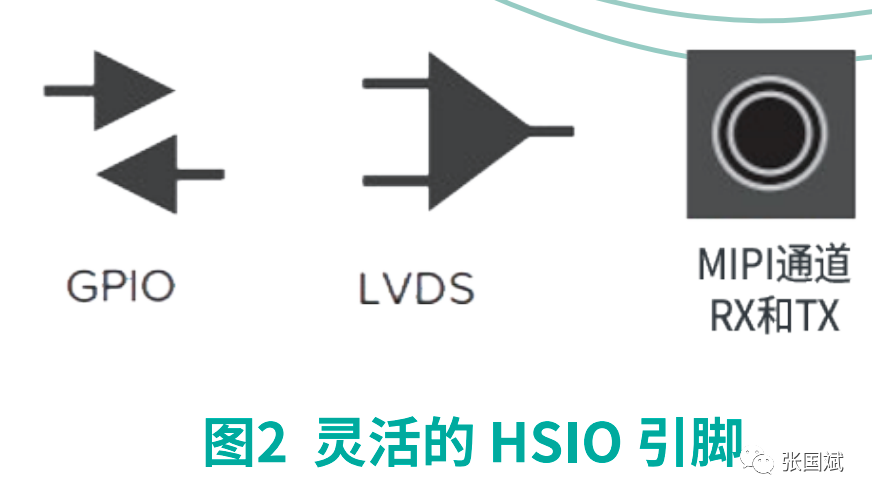

另外, Ti60高速I/O(HSIO)引脚支持多种单端和差分I/O标准。可以将它们用作常规GPIO或LVDS ,也可以将它们用作MIPI Rx或Tx通道,运行速度高达1.5Gbps。这些HSIO引脚完全可由用户配置,因此也可以混合搭配它们以满足系统需求。


他指出 F100封装中的HyperRAM存储器具有256Mbits的容量和高达200MHz的时钟速率,并具有用于高速通信的 HyperBus接口。该存储器支持高达每通道400Mbps的双倍数据速率,并支持16位数据总线,带宽高达6.4G。片上存储器可让用户存储视频帧数据或传感器数据,然后使用FPGA逻辑单元对其进行处理,节省电路板上放置存储器的空间。

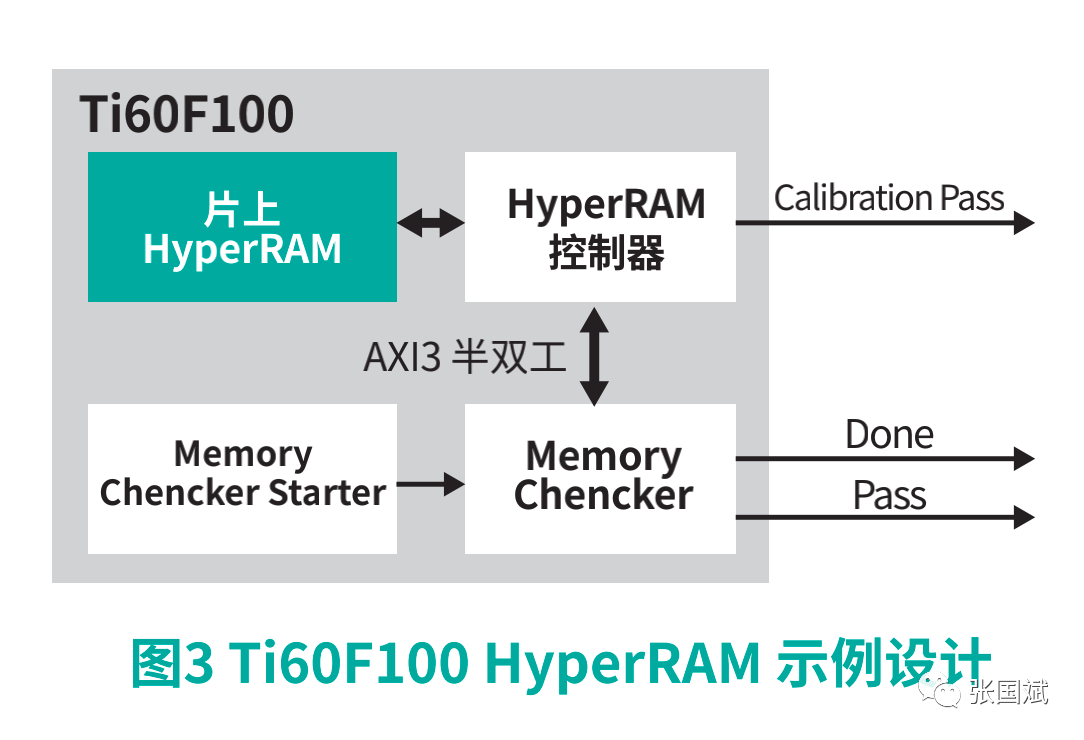

张永慧表示 Efinity® 软件的Interface Designer可以帮助用户轻松使用HyperRAM。只需将HyperRAM模块放入您的接口设计中,然后将引脚设计连接到RTL设计即可。该软件还包含一个针对Ti60F100的HyperRAM示例设计,可以轻松入门。
他表示FPGA通常需要一个单独的设备来存储配置(比特流)文件。F100 封装内有一个16Mbit SPI Flash,因此用户不必在电路板上为配置芯片留出空间。Ti60的时钟频率高达85MHz,可以让芯片处于唤醒状态并准备好快速运行。

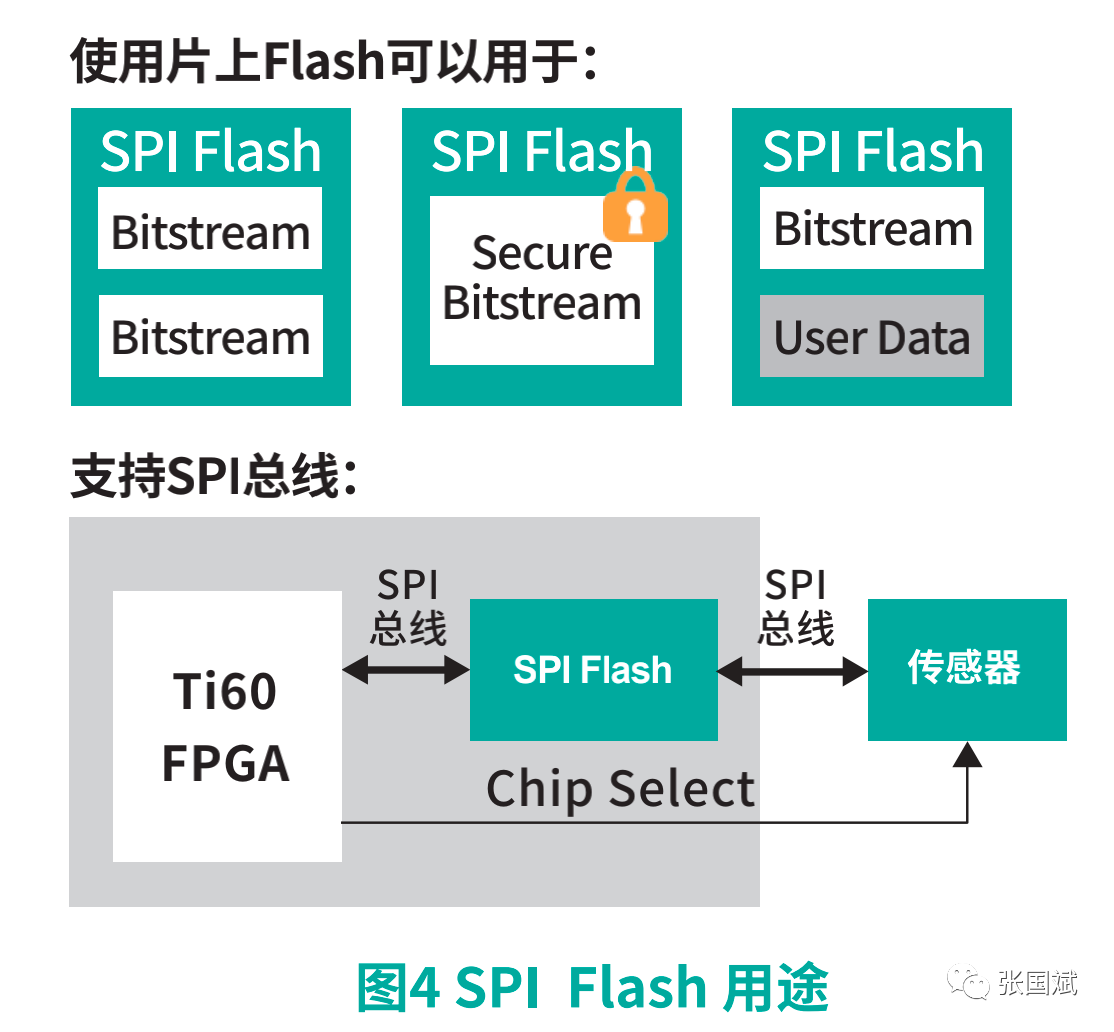

 此外,内置Flash可以做的不仅仅是保存比特流。Efinity软件支持钛金FPGA的比特流压缩,压缩后的Ti60比特流文件仅使用大约一半的Flash空间。用户可以使用其余部分来存储非易失性用户数据、第二个比特流文件,甚至可以存储RISC-V应用程序。此外,如果在设计中需要考虑安全性问题,易灵思可以支持生成使用身份验证、加密或两者同时进行保护的比特流文件。


此外,Flash的SPI引脚绑定到F100封装引脚。这种设计让您可以将Ti60 FPGA用作连接到更多从设备(板上Flash和支持SPI的外部设备)的SPI主设备。例如,可以使用SPI总线从SPI传感器收集数据以进行处理。
数据显示,2018年全球FPGA市场约60亿美元,预计将以年复合增长率10.22%速度增长到2025年达到125亿美元规模,目前全球FPGA市场主要被Xilinx和英特尔两家公司占有,未来本土FPGA市场潜力巨大,随着政策和资本的支持加大,本土FPGA会迎来新一轮高增长。
在9月27日召开的深圳国际电子展上,易灵思公司将现场展出这款开发板,欢迎到易灵思展台3L24围观。
