随着USB接口持续向更高数据速率演进，保持信号完整性变得日益困难。Abracon的ACMS-1210U4 USB4信号线共模扼流圈专为抑制不必要的共模噪声而设计，同时能够保持下一代高速连接所需的差分信号。
Abracon的ACMS系列USB信号线共模扼流圈可在0.5至18 GHz频段内提供有效的噪声抑制，适用于USB 2.0、USB 3.2、USB4以及现代消费电子产品中使用的其他高频协议。
Abracon已在ACMS产品家族中新增两个系列——ACMS-1210U3和ACMS-1210U4。这些产品满足DisplayPort 1.4a / 2.1、HDMI 2.1、USB 3.2™、USB4™和Thunderbolt™接口的电气要求。
ACMS-1210Ux系列产品的工作温度范围为-40°C至+125°C，采用紧凑的1210封装，非常适合采用USB-C连接的个人计算设备、外设和汽车配件中信号传输线的噪声抑制应用。
ACMS-1210U4系列专为最高40 Gbps的USB4应用而打造，采用1.2 × 1.0 × 0.9 mm的微型封装提供有效的EMI抑制，非常适合空间受限的设计。该系列提供100 MHz下1.9 Ω至90 Ω的多种阻抗选项，支持高达400 mA的额定电流，使设计人员能够根据系统需求优化信号调理。
通过降低辐射发射并抑制共模噪声，ACMS-1210U4系列帮助设计人员在苛刻的高速应用中保持合规性并提升信号鲁棒性。这些扼流圈是USB4集线器和扩展坞、笔记本电脑、台式机、显示器、外部存储设备、AI外设以及其他信号完整性至关重要的高性能消费和工业电子产品的理想选择。
产品优势
卓越的噪声抑制能力
重负载下仍保持优异性能
符合USB-C EPR供电要求
支持小尺寸设计
宽温度范围内性能稳定可靠
产品特性
高频下呈现高阻抗
额定电流高达 400 mA
额定直流电压 50V
紧凑型薄型封装选项
工作温度范围：-40°C 至 +125°C
应用场景
信号传输线中的噪声抑制
DisplayPort 1.4a / 2.1、HDMI 2.1、USB 3.2™、USB4™ 和 Thunderbolt™ 接口
USB-C 连接
笔记本电脑
便携式游戏设备
有源线缆、扩展坞和存储设备
汽车配件

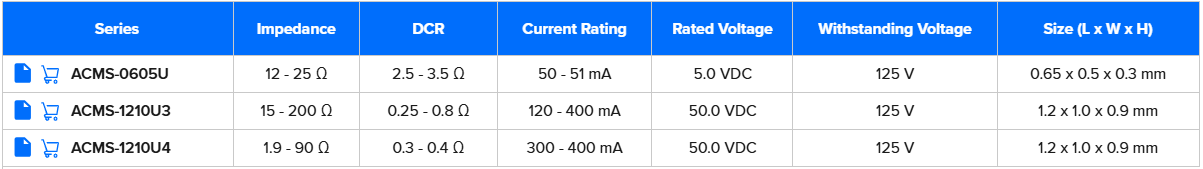

产品详情
