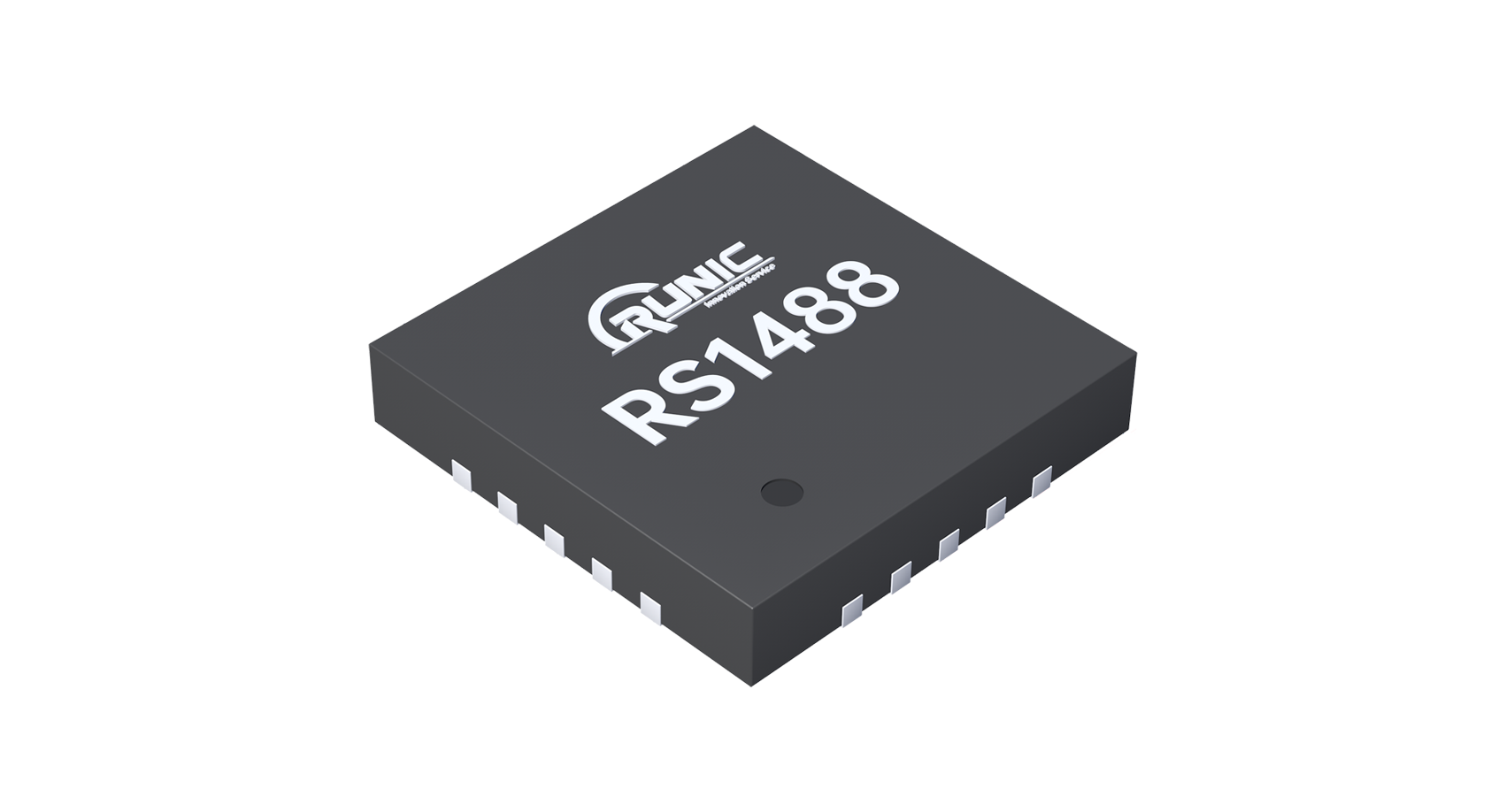

RS1488 是一款 16 位、8 通道、500kSPS 的 SAR ADC 芯片，管脚定义和软件时序完全兼容 AD7699。内置 4.096V 高精度低温漂基准源，支持单端/伪差分输入，工作电压 4.5V~5.5V，串行接口兼容 SPI/QSPI/Microwire/DSP，专为工业数据采集、仪器仪表、分析设备等场景设计。

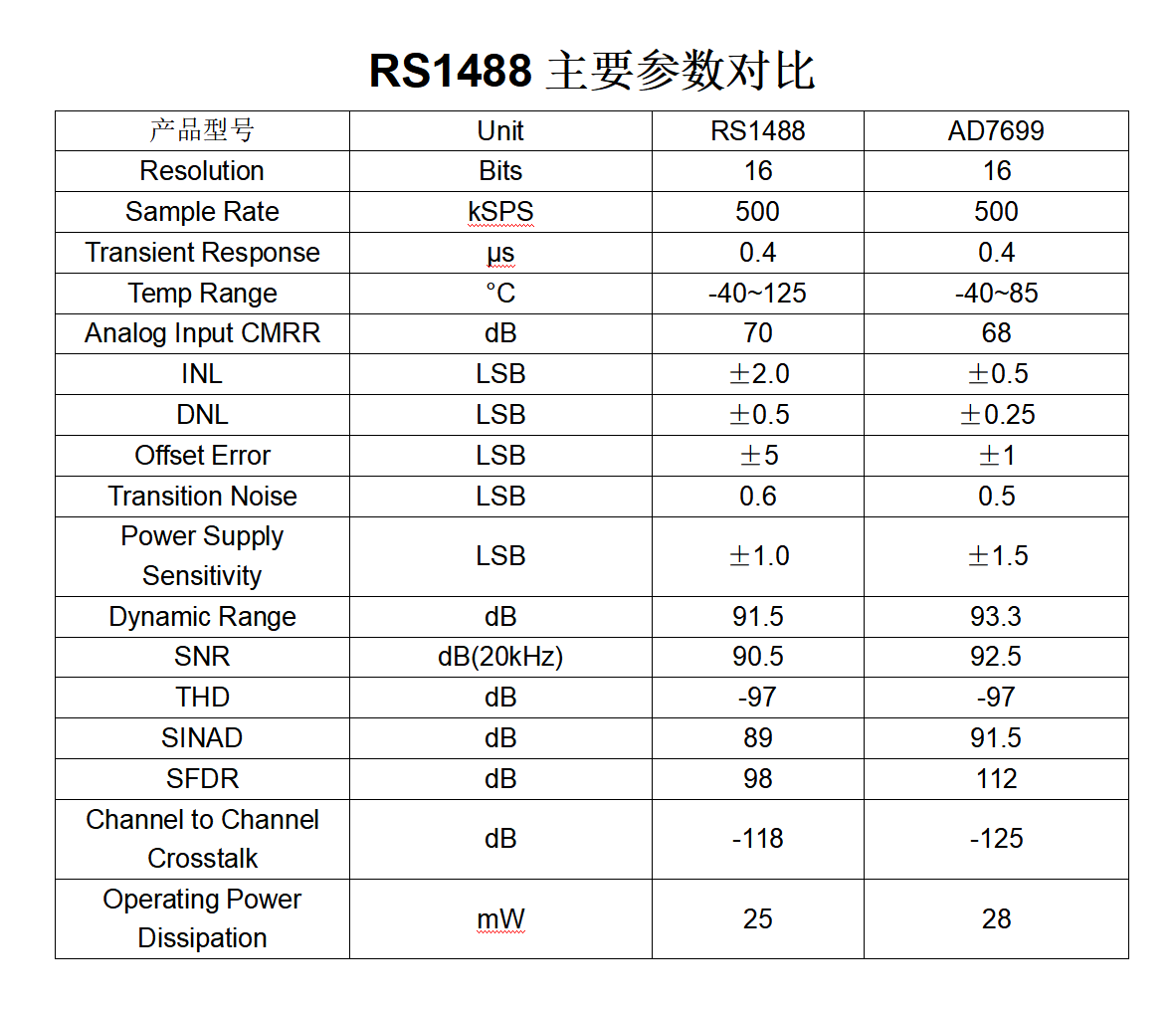

RS1488是在AD7699的参数基础上，基于现有合作工艺参数、尽可能实现最佳的参数指标，并对部分参数做了优化，以使其能满足更多的应用场景。其主要参数特性如下：
Ø 16位/无丢码
Ø 8通道输入，可配置为单端、差分(对GND)、伪双极输入
Ø 转换速率最高500kSPS
Ø INL：±2.0 LSB(Typ) / ±3 LSB(Max)
Ø DNL：±0.5LSB(Typ)
Ø 动态范围91.5dB
Ø 模拟信号输入范围0V~VREF
Ø 支持多种基准源
内置4.096V基准源
外接缓冲(REFIN)电压最高可以到4.096V
外接基准源电压最高可以到VDD
Ø 集成温度传感器
Ø 通道序列器，可选单极点滤波器，繁忙指示
Ø 无流水线延迟，SAR架构
Ø 单电源4.5V~5.5V工作电压，逻辑接口支持1.8V~5.5V
Ø 兼容SPI、Microwire、QSPI和DSP的串行接口
Ø 低功耗：25 mW @ 500k SPS
7.2 μW @ 100k SPS
Ø 扩展工业级温度范围：-40°C ~ 125°C。

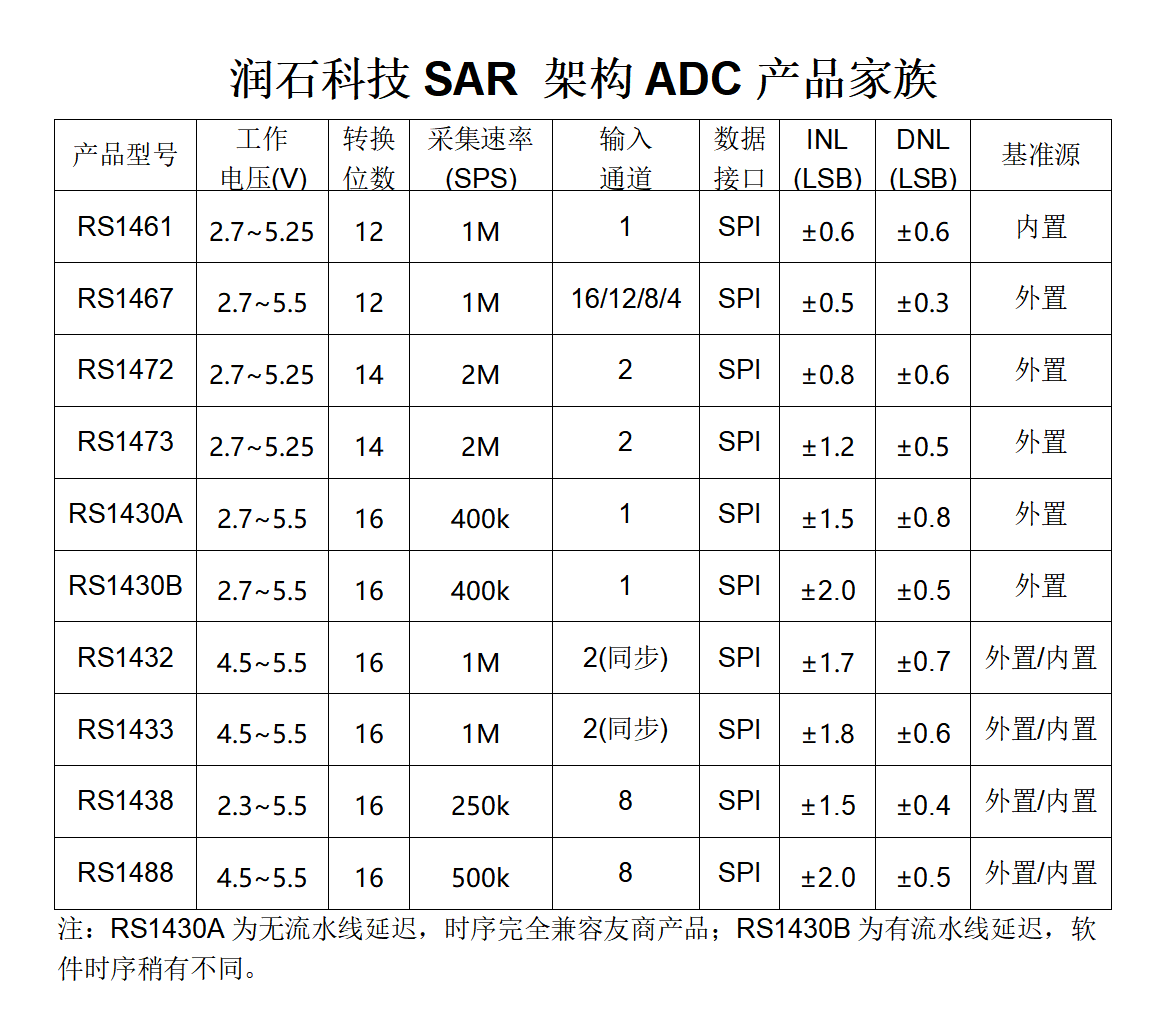

随着RS1488系列ADC的推出，润石科技SAR架构的ADC已量产10颗，涵盖了12bit、14bit和16bit，进一步丰富了ADC产品线，从而为用户提供更为全面方便的选择。

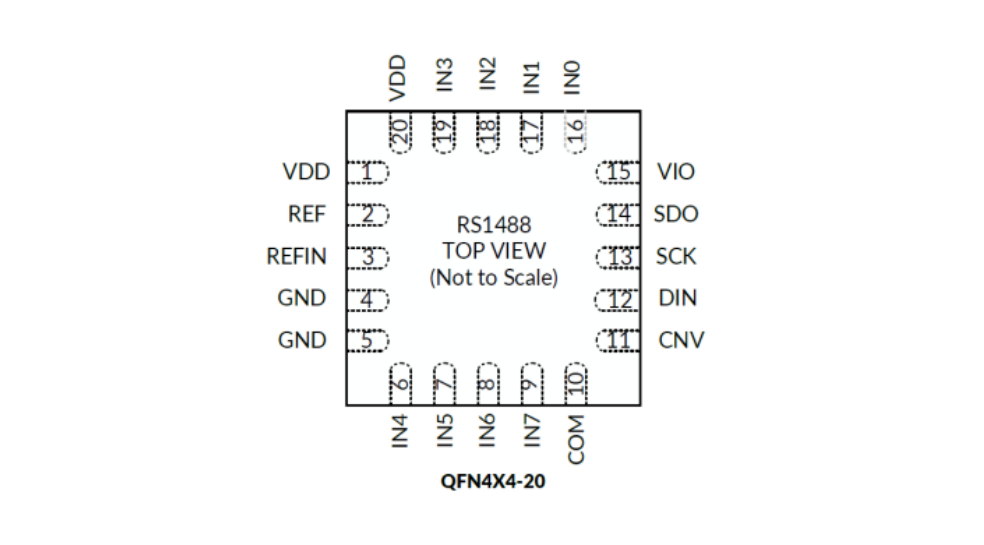

RS1488封装和管脚定义
RS1488提供QFN4X4-20封装，管脚定义和软件时序完全兼容AD7699，欢迎各界工程师朋友到官网申请样品评测。
来源：润石科技
