共模半导体推出GM2502:5V/2A 同步降压DC-DC,高性价比、小尺寸,TPS62A02、TLV62569的理想替代方案

在光模块、FPGA内核供电、电池供电系统等对尺寸与效率极度敏感的应用中,电源设计者常常面临两难:既要实现低输出电压下的高效率,又要在有限PCB面积内完成紧凑布局。

共模半导体全新推出的 GM2502 同步降压DC-DC转换器,以 2.5V–5.5V输入、2A输出能力、低至0.6V输出电压, PSOT-563 / SOT-23 / DFN 小尺寸封装,是与TPS62A02、TLV62569性能相当、价格更优的理想替代。GM2502无需大幅改动PCB即可快速替换,帮助客户在保持性能的同时,有效降低系统BOM成本。

一、核 心 优 势

小尺寸、高效率、灵活封装

1 小尺寸封装,适配紧凑布局炼

GM2502有6引脚PSOT-563小尺寸封装,适用于紧凑型设计,能兼容SOT-563,还具备更高的效率和更低的开关噪声。同时传统的6引脚SOT-23封装和8引脚DFN封装(2mm*3mm),便于兼容现有设计。

2 低输出电压下的高效率

低输出电压0.8V的效率高于80%以上,其中负载100mA的效率达到85%。1.8V输出低压/负载100mA场景下,效率达到92%,特别适合FPGA、ASIC、SoC等低压大电流核心供电场景。

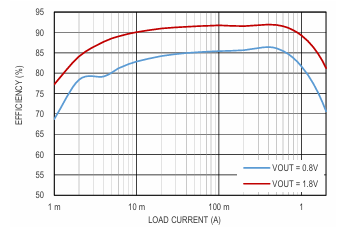

效率曲线,VIN=3.3V, FSW=1MHz

3 宽输入电压,覆盖主流供电

支持 2.5V至5.5V 输入电压范围,可直接由单节锂电池、USB 5V或3.3V中间总线供电,无需额外预调节电路。输出电压可调至 0.6V–VIN,灵活适配各类负载需求。

4 灵活的开关频率选择

GM2502支持 1MHz / 2MHz 可编程开关频率。高频(2MHz)可减小外围电感电容尺寸,低频(1MHz)则有助于提升效率。40ns最小导通时间,支持高降压比应用。

5 轻载高效,延长电池续航

内置低功耗模式,轻载时自动进入跳频工作状态,静态电流低至40μA。关机模式,静态电流仅1μA,有效延长电池供电设备的续航时间。

6 完善保护,系统更可靠

集成过流保护(逐周期+打嗝模式)、输出过压保护、热关断、内部软启动,并可选电源良好(PG)指示,为系统稳定运行提供全面保障。

7 内部补偿,简化设计

采用内部补偿的峰值电流模式控制,工程师无需进行复杂的环路补偿计算。仅需少量外围阻容元件即可完成设计,大幅缩短研发周期。

二、典型应用

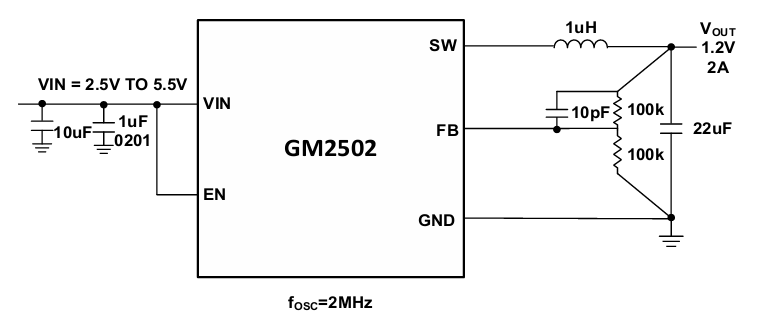

1MHz典型应用

2MHz典型应用

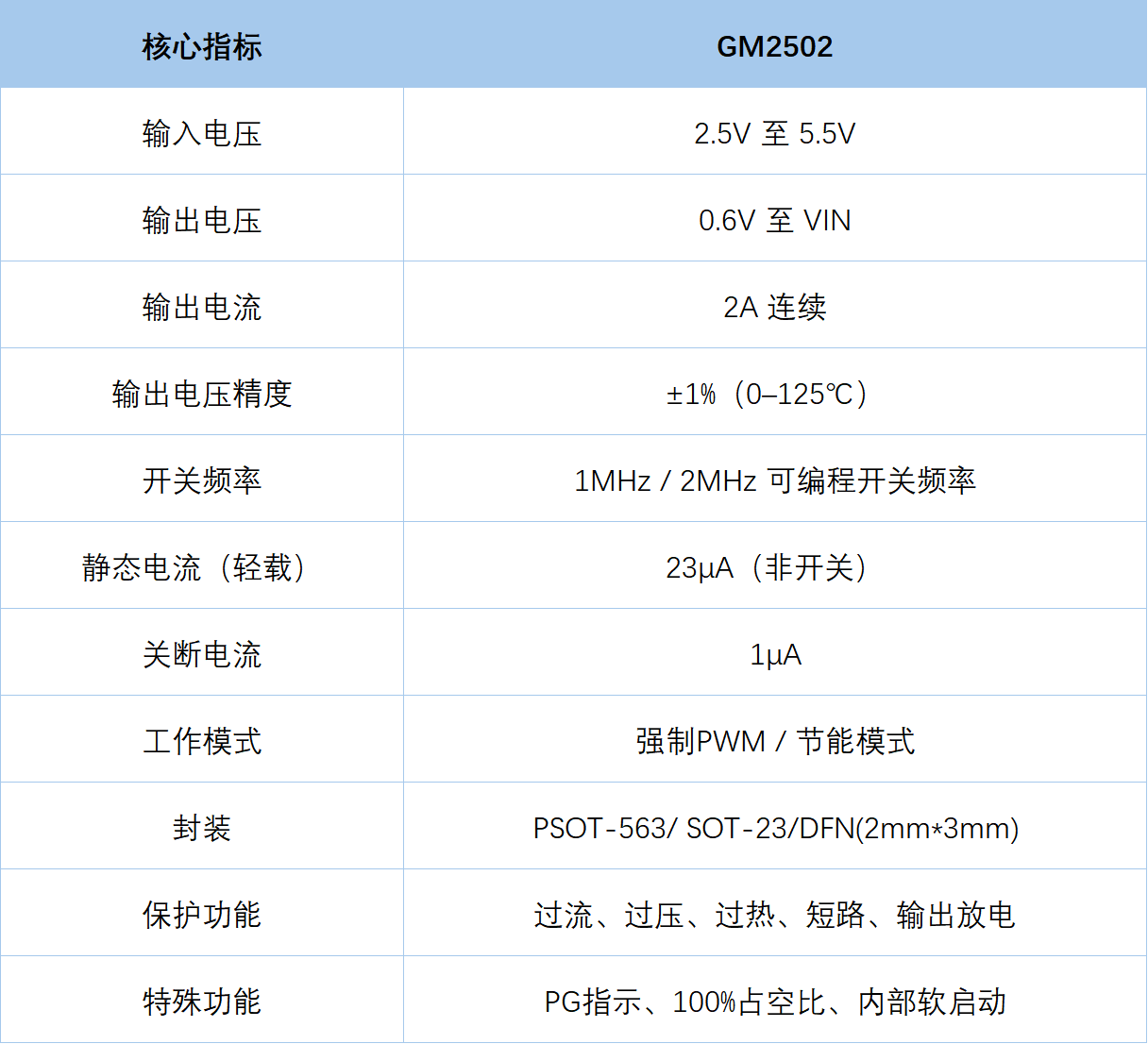

三、技术规格速览

四、竞品分析

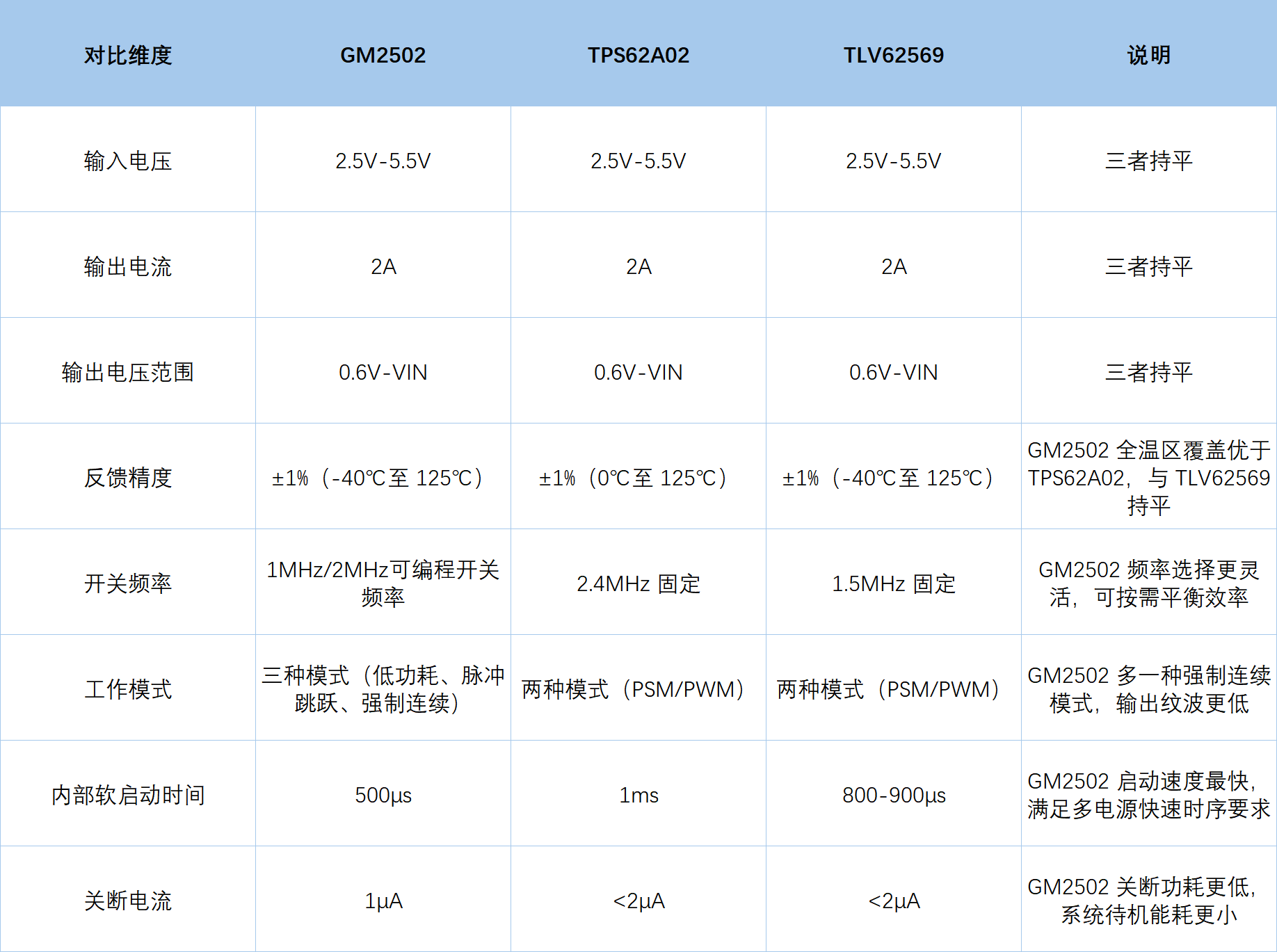

GM2502 vs TPS62A02 vs TLV62569

结论:

M2502 核心指标(输入范围、输出能力、反馈精度)达行业主流,在开关频率、封装等方面具备差异化优势,是 5V/2A 降压 DC-DC 的高性价比选择。

其关键性能更优:

-40℃~125℃全温区反馈精度优于 TPS62A02,软启动更快、关断功耗更低,SOT563 封装散热更好,且引脚 100% 兼容,可无缝替代现有设计。

同时具备多项实用差异化功能:

支持 1MHz/2MHz 可编程开关频率,灵活平衡效率与尺寸、简化 BOM;支持强制连续模式,轻载低纹波适配高精度电路;集成输出过压保护,超 110% 标称值即关断,有效保护后级;提供 DFN-8 封装(2mm*3mm),热阻低至 75℃/W,5℃环境下仍可满负载 2A 输出,解决小封装散热难题。

五、典型应用场景

  • 光模块 / 光纤通信:

    1.2V/1.8V低电压供电,小尺寸SOT-563封装便于光模块内部布局。

  • FPGA / ASIC / 微处理器核心电源:

    2A输出能力 + 快速瞬态响应,满足内核供电需求。

  • 电池供电系统:

    40μA静态电流 + 节能模式,延长便携设备续航。

  • 机顶盒 / 路由器 / 网络摄像头:

    2MHz高频工作,减小外围电感电容尺寸,优化整机体积。

六、PCB布局建议

GM2502虽高度集成,但仍需遵循以下布局准则以获得最佳性能:

输入电容:

在VIN与GND引脚之间放置低ESR陶瓷电容(推荐10μF,0805),尽可能靠近芯片,以减小开关回路面积。

输出电容:

根据输出电压选择合适容值(推荐22μF,0805),靠近VOUT与GND引脚放置。

反馈走线:

FB分压电阻应靠近FB引脚放置,反馈走线短而直,远离开关节点(SW引脚)。

地平面:

GND引脚应直接连接到顶层大面积地平面或完整地层,并通过多个过孔连接内部地层,兼顾低阻抗回路与散热。

散热过孔:

在芯片下方及周边布置过孔,可有效降低热阻,提升高温下的带载能力。

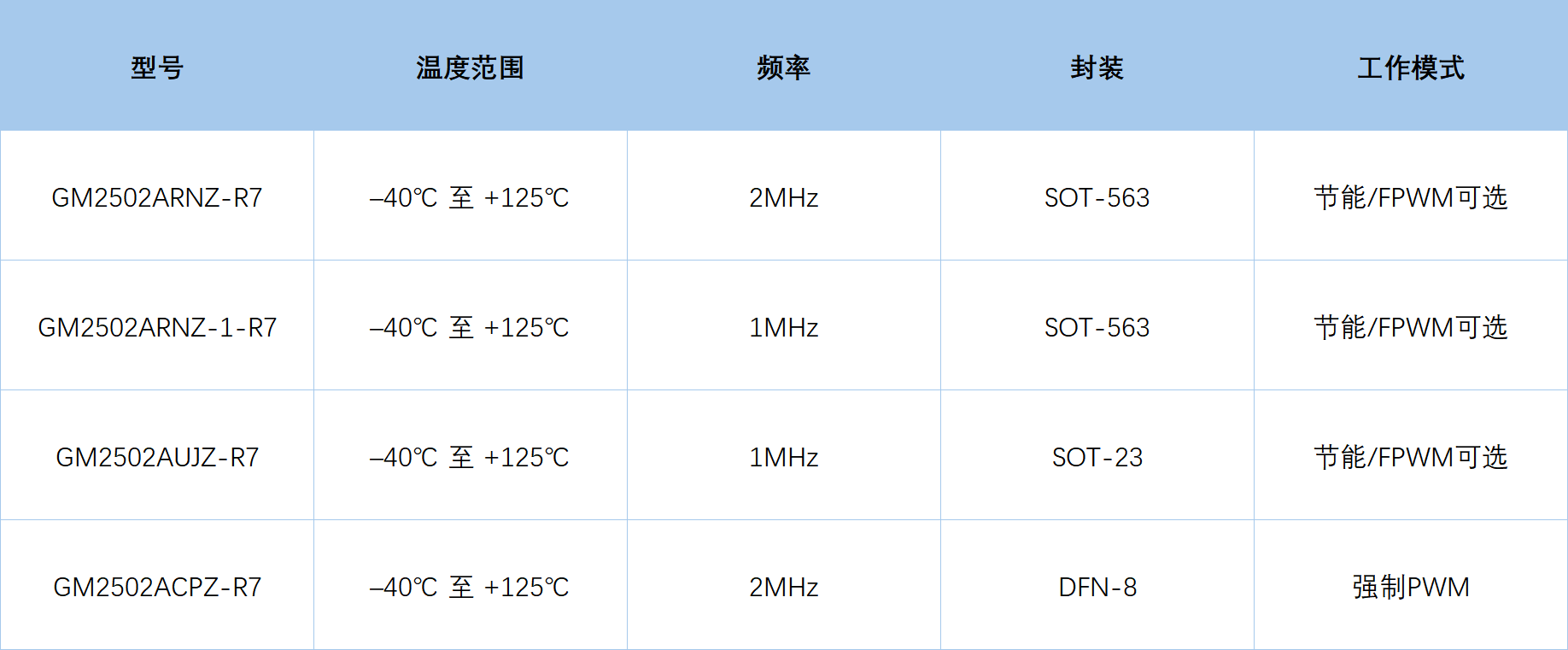

七、订购指南

Z =符合 RoHS 标准的部件

八、结语

GM2502的推出,为5V/2A降压应用带来了一款兼顾小尺寸、高效率、灵活封装的国产DC-DC解决方案。无论是光模块的极简空间、FPGA/SoC的低压大电流核心供电,还是电池供电系统的续航要求,GM2502都能以稳定可靠的性能应对挑战。

共模半导体将持续专注于高性能、高性价比模拟芯片,助力客户在日益激烈的市场竞争中快速实现产品落地。

来源:共模半导体
