作者：电子创新网张国斌
在AI眼镜这条赛道上，几乎所有讨论都集中在大模型、显示、光学、SoC，甚至交互方式。但如果把系统往下拆一层，会发现一个被长期低估、却决定体验上限的关键变量——时序（Timing）。
在今天开幕的第16届松山湖中国IC创新高峰论坛上 ，广东大普通信技术股份有限公司联席CEO兼CTO田学红提出了一个颇具冲击力的判断：AI眼镜的本质，不只是算力终端，而是一个“持续在线的感知系统”，而这一系统的稳定运行，本质依赖高精度时序底座。
这背后，指向的是一个正在发生的底层重构：从“算力驱动体验”，转向“时序定义体验”。作为一家深耕时钟技术近二十年的“隐形冠军”，大普通信首次系统阐述了高精度时序方案如何成为AI眼镜产业突破瓶颈、走向规模化落地的关键支撑。
AI眼镜：从“个人助理”到“混合智能体”
田学红博士开篇即抛出一个极具思辨性的观点：AI眼镜不是手机的延伸，而是下一代随身AI入口。
他表示在手机时代，用户主动操作、以屏幕为中心、应用驱动交互；而在眼镜时代，AI将主动辅助，以视线为中心、场景感知、信息主动服务。眼镜“始终在线、始终感知、始终指导”——听见你的声音，看见你的动作，感知你的环境。田学红甚至提出一个灵魂拷问：“当我依赖它告诉我该吃什么、该见谁、该不该接这笔订单时，是我在使用AI，还是AI在使用我？”
这一判断为后续技术论述奠定了产品哲学基础：AI眼镜必须是全天候、低功耗、高可靠的感知终端，而这一切，都离不开一个“看不见”的底座——高精度时钟。
三大瓶颈与“眼镜+手机”协同路径

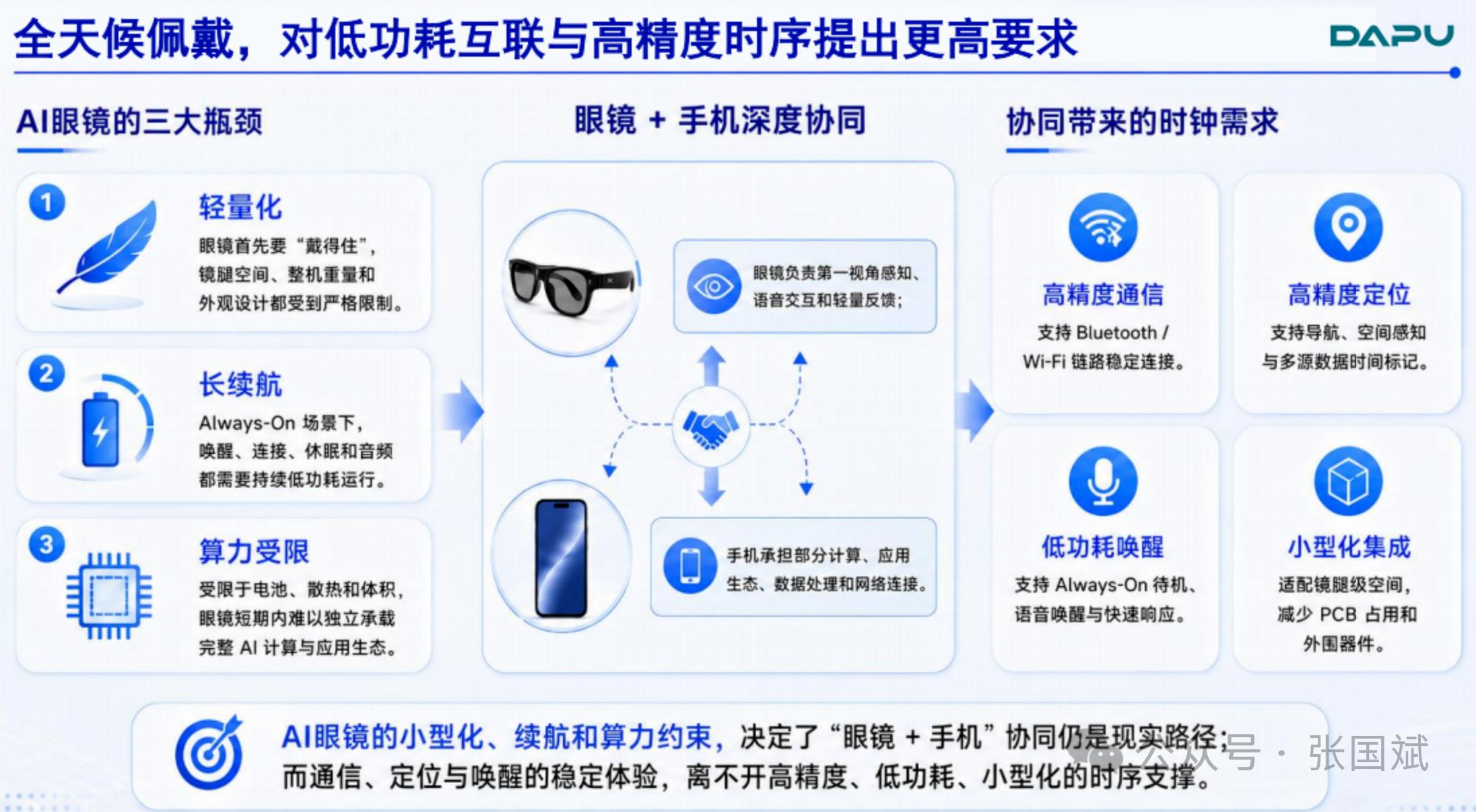

田学红博士明确指出当前AI眼镜面临的三大工程瓶颈：
轻量化：镜腿空间、整机重量、外观设计严格受限。
长续航：始终在线场景下，唤醒、连接、休眠、音频需持续低功耗运行。
算力受限：受限于电池、散热和体积，眼镜难以独立承载完整AI计算。
因此，“眼镜+手机”深度协同成为现实路径：眼镜负责第一视角感知、语音交互和轻量反馈；手机承担部分计算、应用生态和网络连接。这一协同模式对时钟方案提出了四项刚性需求：
高精度通信（蓝牙/Wi-Fi链路稳定）
高精度定位（导航、空间感知、时间标记）
低功耗唤醒（Always-On待机、语音唤醒）
小型化集成（适配镜腿级空间）
为什么“时钟”成为AI眼镜的隐性核心技术？
传统消费电子中，时钟是“配角器件”。但在AI眼镜中，它开始变成“系统级变量”。田学红博士指出这是因为：
1. 通信：频率精度决定能耗--无线通信的本质是频率同步。频率越准 → 同步时间越短；同步越短 → 唤醒时间越短；唤醒越短 → 功耗越低；换句话说：时钟误差，直接转化为电池消耗。
2. 感知：时间精度决定AI理解能力--AI眼镜依赖多模态融合：摄像头（帧率基准）、麦克风（语音同步）、IMU（运动轨迹）、GNSS/UWB（空间定位）；如果时间基准不统一：视频与音频错位、动作与视觉不一致、空间定位漂移；则最终影响的是AI对世界的“理解准确度”。
3. 系统功耗：休眠策略取决于时钟稳定性--传统方案的问题：休眠周期短、唤醒后同步时间长、待机功耗高；而高精度时钟带来的改变是：延长休眠周期、缩短唤醒同步时间、降低整体系统唤醒频率。
一句话总结：不是“省电”，而是“少唤醒”。
MEMS-TCXO：时序方案的核心突破

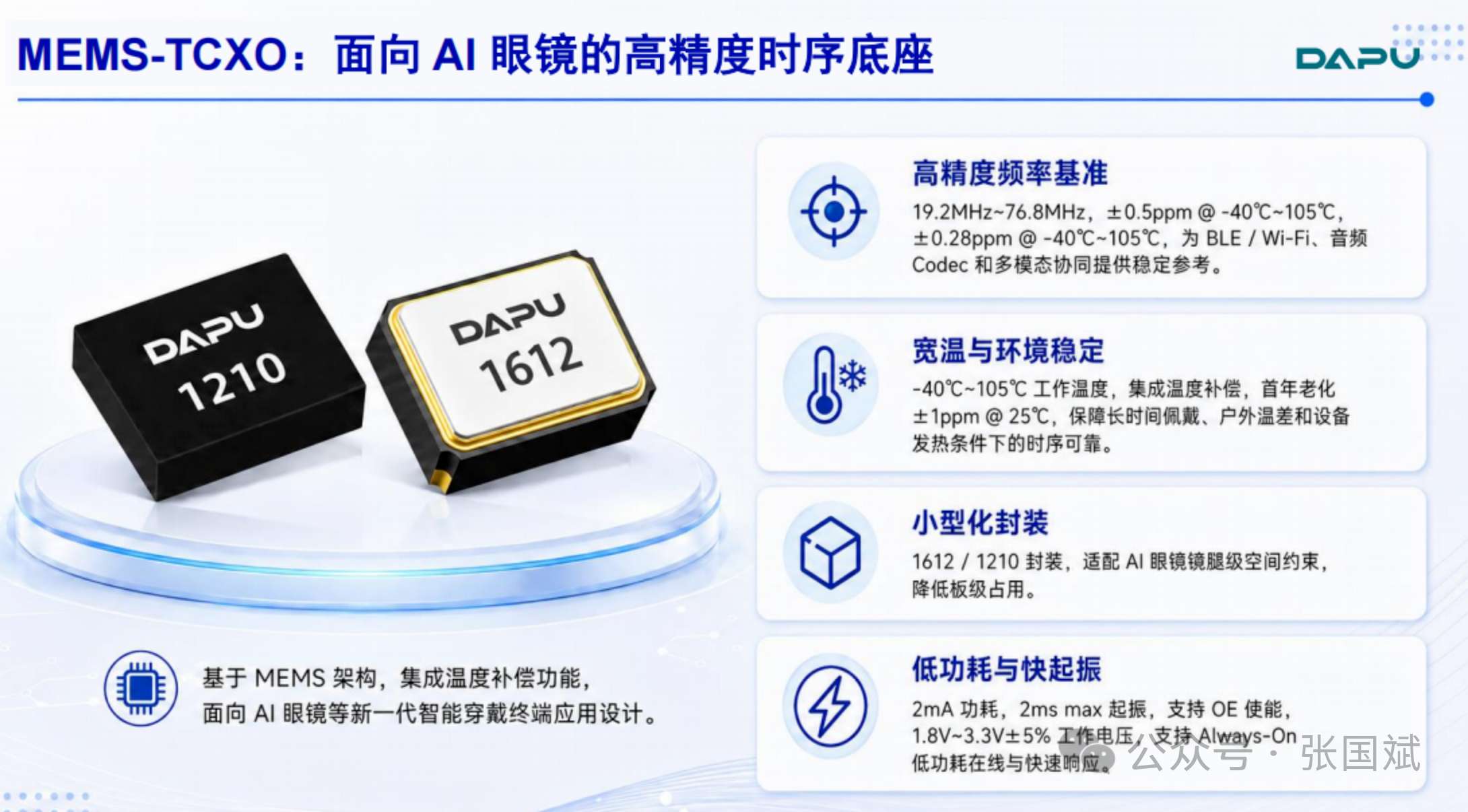

大普给出的答案，是MEMS-TCXO——基于MEMS架构、集成温度补偿功能的微型时钟器件。田学红博士强调，大普是业内第一家将MEMS-TCXO作为AI眼镜核心时钟解决方案的厂家。
相比传统石英晶体方案，MEMS-TCXO的优势体现在四个维度：
1. 超小型化，适配镜腿空间
传统主流封装为1612（1.6×1.2mm），大普已做到1210级别（1.2×1.0mm），并进一步向芯片级集成演进。其3D封装TCXO可将多个分立器件集成到一颗芯片中，尺寸压缩至1.2×1.0×0.65mm，显著释放PCB面积。
2. 低功耗与快起振，支撑全天候待机
大普MEMS-TCXO典型工作电流仅2mA，起振时间≤2ms，支持1.8V–3.3V宽电压范围。配合其RTC方案INS5T8112（最低250nA功耗），可大幅延长设备待机时间。
3. 高精度与宽温稳定性
工作温度范围-40℃至105℃，集成温度补偿，首年老化率可控。高频率准确度与低相位噪声，直接提升无线链路质量、降低通信能耗。
4. 缩短同步时间，降低待机功耗

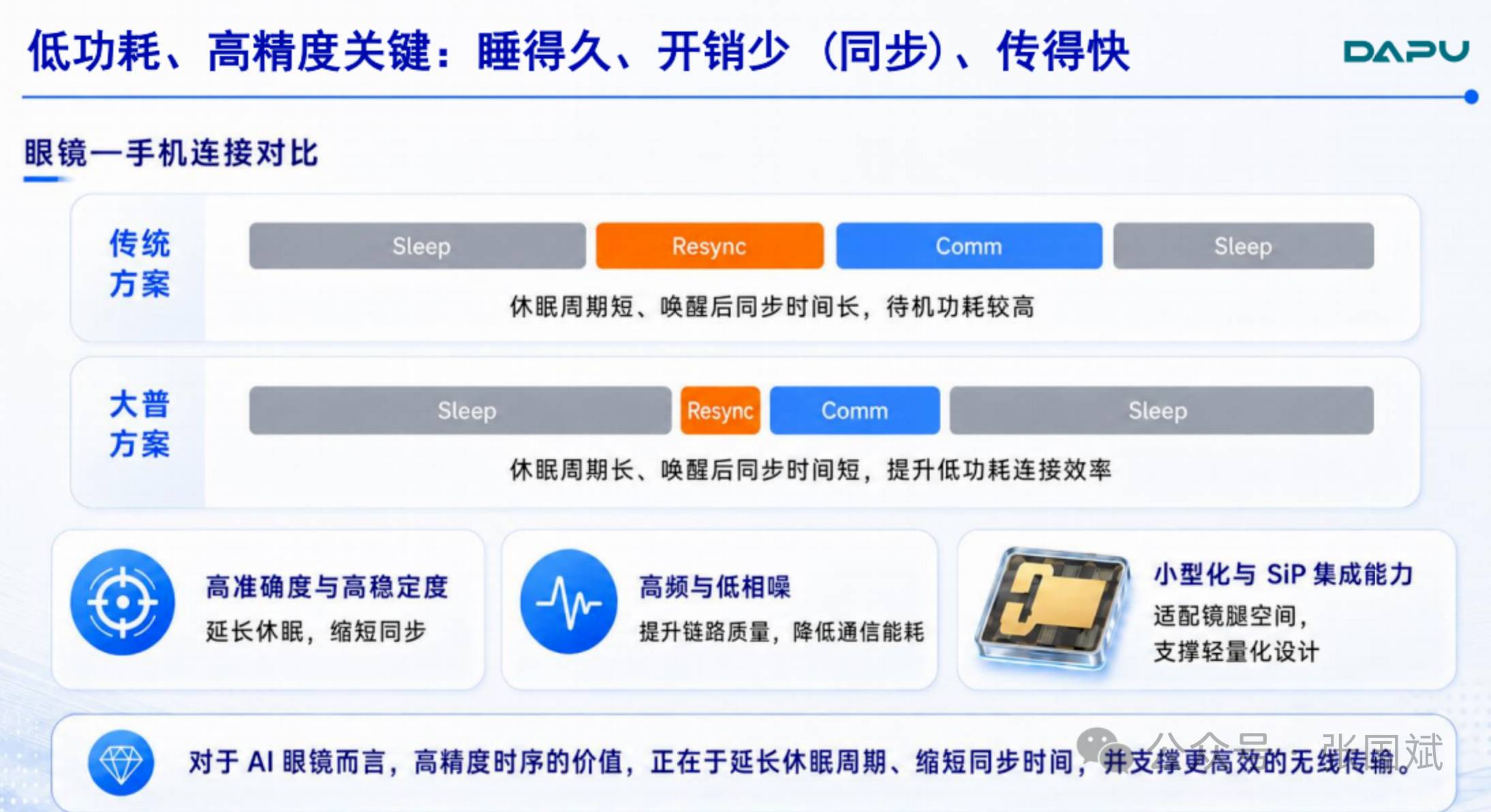

田学红博士用一个关键对比说明了价值：传统方案休眠周期短、唤醒后同步时间长，导致待机功耗居高不下；而大普方案通过高精度时序，实现更长的休眠周期、更短的同步时间，从底层降低了“眼镜+手机”协同的功耗开销。
从分立到集成：时钟方案的升维路径

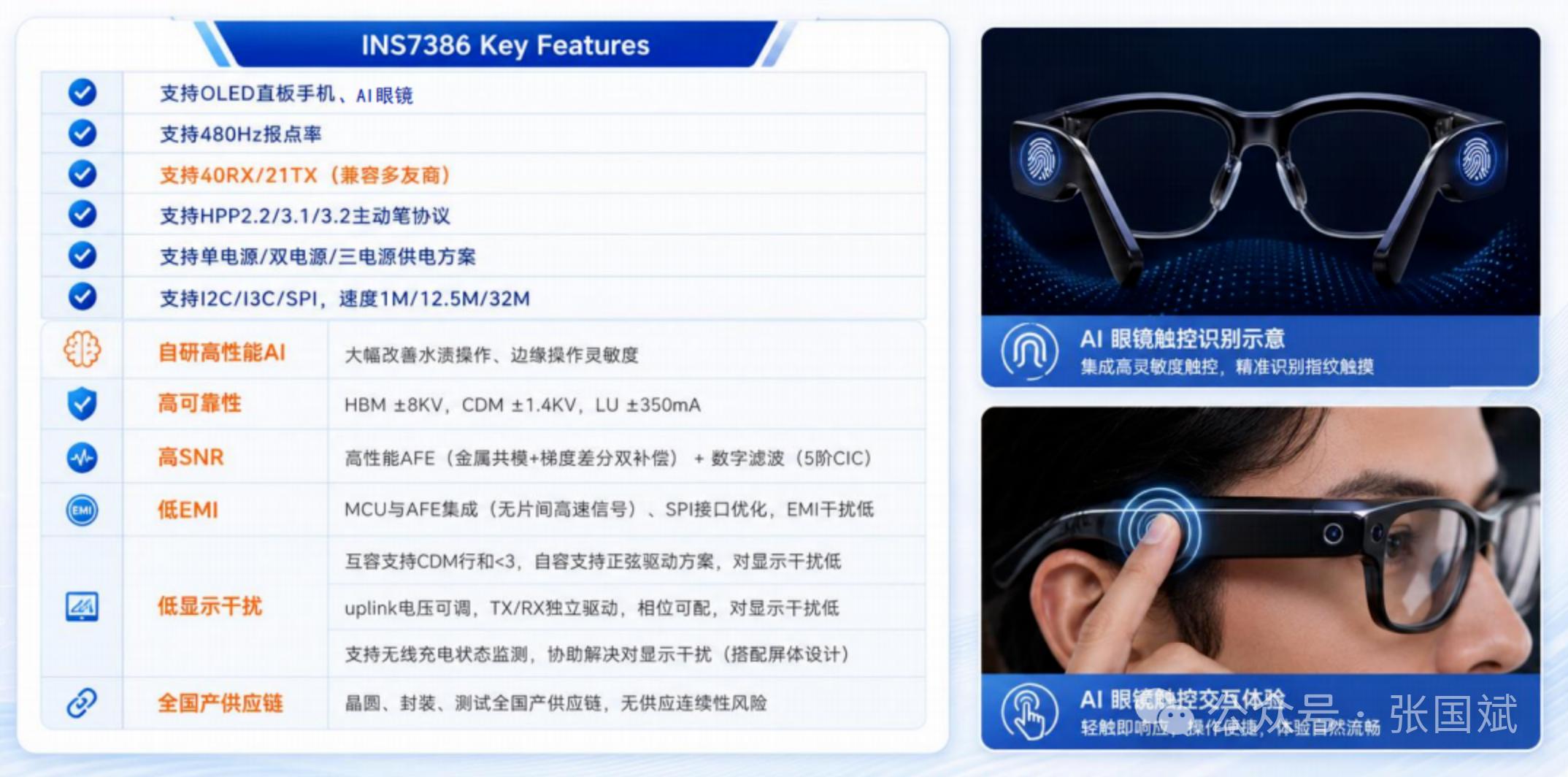

大普的路线图清晰地展示了从“元件”到“模组”的升维：当前：提供小尺寸TCXO、RTC芯片、多输出时钟器件，单颗可同时驱动通信芯片、处理器芯片、音频芯片。未来：推出芯片级集成TCXO，支持76.8/38.4/19.2MHz频点，全温精度±0.5ppm，可直接集成到SoC封装中。延伸：同步布局Touch触控芯片（支持480Hz报点率、主动笔协议）、光芯片、超声指纹等信号链产品。
产业协同与生态卡位
值得关注的是，大普并非在“闭门造车”。演讲中田学红博士披露的合作伙伴覆盖了AI眼镜产业链关键环节：整机/品牌：夸克、空境未来、OPPO、Meta；平台/模组：创通联达、移远；光学/显示：光粒科技、影微创新。田学红博士坦言：“AI眼镜架构尚未完全收敛，不同平台对时钟路数、频点、电压的需求各不相同。”大普通信的策略是提供全链路时钟解决方案——从材料、芯片到模组、设备——以适配多元化的系统设计路线。
时序底座决定智能高度
田学红博士的演讲揭示了一个容易被忽视的产业事实：AI眼镜的体验上限，不只看算力和算法，更取决于时序底座的精度与效率。在轻量化、长续航、始终在线的硬约束下，MEMS-TCXO为代表的高精度时钟技术，正从“配角”走向“核心支撑”。
大普通信这家从通信时钟起家、服务全球30多个国家和地区的“小巨人”企业，正将其在5G、数据中心、汽车电子领域积累的时钟能力，系统性地注入AI眼镜这一新兴赛道，其技术路径与产业布局，或将为智能穿戴设备的下一次跃迁，提供不可或缺的“时序底座”。
