圣邦微电子推出SGM42148Q，一款面向12V/24V/48V汽车电气系统的电子保险丝控制器。器件集成IMON（电流监测）、EMON（能量监测，专利申请中）、低静态电流与诊断功能，主要应用于智能配电模块（BDU/PDU）、ADAS，域控制器或者车身控制模块（BCM）以及48V轻混系统电池管理等场景。该器件还可用于机器人配电系统：具备大电容启动功能，能够在机器人关节电机发生堵转时提供过功率保护。

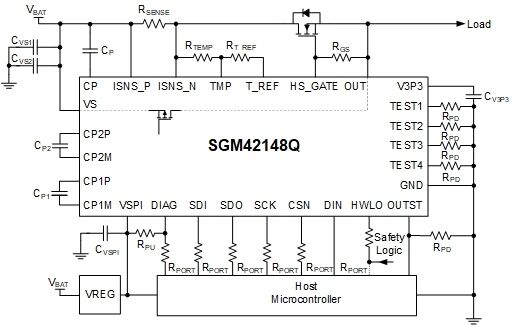

图1 SGM42148Q典型应用电路
亮点一 80V耐压，覆盖12V/24V/48V全场景
SGM42148Q的绝对最大电压达到80V，推荐工作范围为7V至60V；短时（100ms）工作电压高达80V。这意味着它能够从容应对12V、24V乃至48V汽车系统中的抛负载和ISO7637测试、电压尖峰等瞬态过压事件，为下游电路提供更高安全裕量。
同时，HS_GATE与OUT引脚支持-18V负压耐受，保障感性负载关断过程中产生的负压不会损坏芯片。
亮点二 高精度ADC：电流与电压检测“双双在线”
SGM42148Q集成了两路高精度ADC，分别用于电流、VDS、VOUT、NTC及结温的独立监测。实测数据表明，其电流检测在全量程范围内具有优异的线性度与极低的零点偏移。
在25mV至40mV的常用工作区间，电流检测误差稳定在±1%以内；在小电流区域，得益于极低的输入失调电压，能够准确识别毫安级电流变化，为待机功耗监测与漏电诊断提供可靠依据。
VDS检测同样表现出色。在0.25V至1.75V的核心保护阈值区间，检测误差控制在±1%以内。这意味着MOSFET退饱和保护阈值可以精确设定，既避免保护滞后，也杜绝误动作，使系统设计不再需要预留过大的误差裕量。
表1 SGM42148Q VDS检测精度
亮点三 智能I²T保护：不只是开关，更是会“计算”的保险丝
SGM42148Q的核心差异化功能在于其集成的E-Monitor能量监控算法（专利申请中）。不同于传统电子保险丝仅依靠固定阈值进行比较，该芯片通过两个高速SAR ADC同时采样负载电流与电压，实时计算流过线束的能量，精确模拟传统保险丝的发热‑熔断（I²T）曲线。

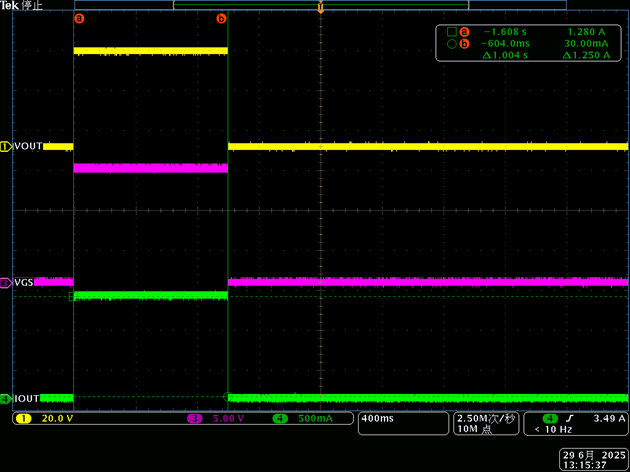

图2 SGM42148Q模拟保险丝熔断保护波形（设定关断时间1s）
这一机制带来的实际价值在于：电机启动、大电容充电等正常瞬态大电流不会触发误保护；而当发生过载且热累积达到临界值时，芯片会果断关断。该算法在不牺牲系统可用性的前提下，实现了对线束与PCB铜箔的最大程度保护。
除I²T保护外，SGM42148Q还集成了：
硬短路保护（HSHT）：通过外部分流电阻快速检测，阈值可编程（20mV至160mV），响应迅速并支持锁存关断；
VDS过压保护（DESAT）：监测外部MOSFET的漏源电压，阈值可编程（250mV至1.75V），防止MOSFET在饱和状态下损坏；
过温保护（OVT）：同时监控芯片内部结温与外部NTC温度，支持两级过温关断。
亮点四 600mA旁路供电路径：低功耗模式下的可靠支撑
SGM42148Q内部集成了一颗典型电流能力达600mA的旁路（Bypass）供电路径，连接在VS与OUT引脚之间。当系统进入待机或低功耗模式、主MOSFET关闭时，该辅助路径可为负载持续供电，维持ECU、传感器等负载模块的待机工作。该PMOS还内置了饱和检测功能：防止旁路供电期间的负载短路或过载；也集成了自动供电线路切换逻辑：当检测到负载电流突增（超出辅助路径能力）时，会自动关断辅助PMOS并开启主MOSFET，确保负载供电不中断。

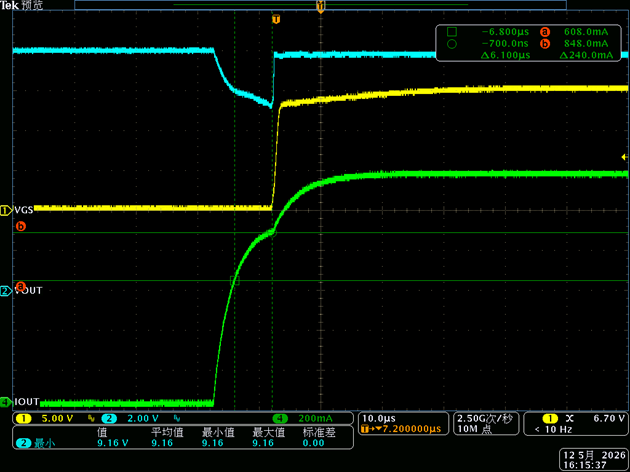

图3 SGM42148Q从低功耗旁路供电自动切回主路供电过程
VS = 12V, RLOAD = 10Ω
亮点五 容性负载充电模式（CLM）：从容应对大电容负载
对于内部含有大量电容的负载（如摄像头模组、多模块ECU电源，音频功放和机器人等），直接上电会产生极高的浪涌电流，易触发过流保护或损伤MOSFET。SGM42148Q提供的电容负载充电模式（CLM）通过PWM方式分阶段为电容充电：启动阶段采用慢速PWM进行短路检测，确认无故障后进入标准充电阶段。PWM频率、占空比、VOUT阈值、充电超时等参数均可通过SPI灵活配置，确保各种容性负载都能安全、平稳地启动。我们测试了60V下，3mF电容在37ms左右轻松启动。

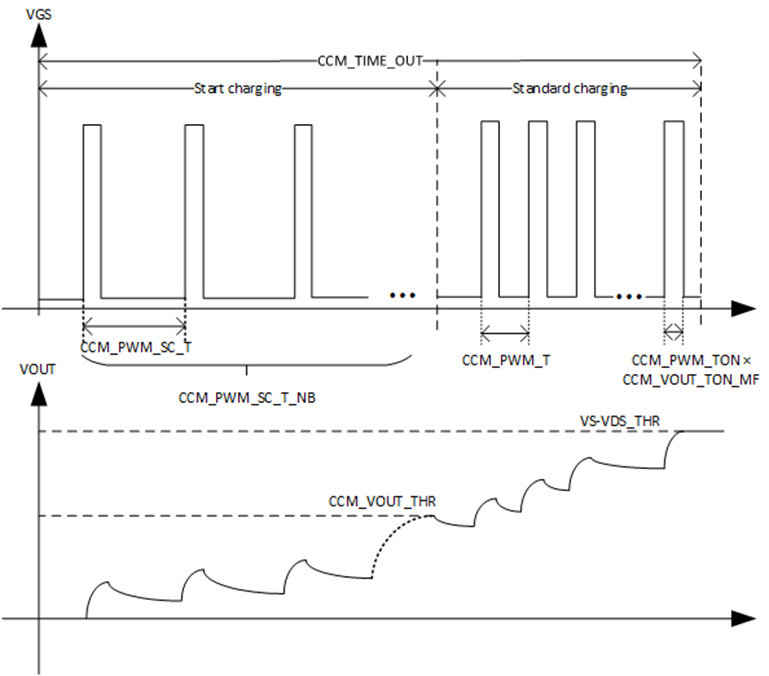

图4 SGM42148Q容性充电模式设计波形图
亮点六 128-bit NVM：配置永不失忆，故障安全有保障
SGM42148Q内置128-bit非易失性存储器（NVM）。关键的运行参数——包括I²T曲线的INOM与tNOM、过流阈值、VDS阈值、NTC阈值以及故障响应行为——均可写入NVM。这意味着：
芯片可独立加载安全配置运行，无需MCU介入；
当发生故障进入Failsafe（跛行回家）模式时，芯片会按照NVM中预设的安全参数工作，而非依赖可能失效的RAM寄存器；
退出Failsafe模式后可恢复原有配置。
这一机制对于ISO 26262功能安全相关的设计尤为重要。
亮点七 超低功耗：75µA典型待机电流
在待机模式下，SGM42148Q的典型供电电流仅为75µA，SPI接口在待机状态也仅消耗5µA。对于需要长时间休眠的汽车应用，这一功耗水平大大降低蓄电池的休眠功耗，延长了蓄电池休眠时间。
亮点八 灵活的控制与诊断接口
SGM42148Q提供8MHz、32位全双工SPI接口，兼容3.3V与5V CMOS逻辑。通过SPI可实现：
读写全部控制寄存器与状态寄存器；
触发自检（电流检测自检、VDS检测自检、MOSFET卡导通自检）；
清除故障锁存；
配置NVM读写操作。
此外，芯片还提供专用DIN硬件输入引脚。该引脚可在SPI通信失效或MCU故障时直接控制外部MOSFET的开关，是实现跛行回家（Limp Home）功能的关键。DIN的行为模式（OR/AND逻辑、在Failsafe状态下的响应）均可通过寄存器配置。
SGM42148Q典型应用场景
SGM42148Q适用于以下汽车及工业应用：
12V/24V/48V汽车智能配电模块（BDU/PDU）；
ADAS自动驾驶计算平台供电保护；
域控制器或者车身控制模块（BCM）；
48V轻混系统电池管理与配电；
工业24V/48V PLC输出与电源分配系统；
机器人的配电；特别针对大电容启动以及机器人异常姿态时的功率保护。
SGM42148Q封装与质量认证
SGM42148Q采用符合环保理念的TQFN-5×5-32EL绿色封装，已通过AEC-Q100 Grade 1认证，工作环境温度范围为-40℃至+125℃，结温最高可达+150℃。

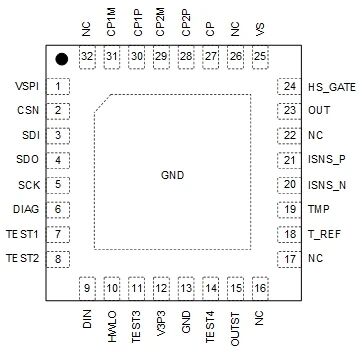

图5 SGM42148Q封装引脚图
