L、S、C波段 | 博瑞集信推出集成旁路控制功能(Bypass)低噪声放大器

产品概述

● Bypass 低噪声放大器

近日,博瑞集信推出4款集成旁路控制功能(Bypass)低噪声放大器BR9923DAJ、BR9924DAJ、BR9925DAJ、BR9926DAJ,工作频率覆盖30MHz至6GHz,均采用DFN8封装,LNA模式能够提供高平坦增益,Bypass模式具有高IIP3。此外,该系列产品均采用+3.3V/5V单电源供电,以及ns级的切换时间支持TDD系统动态适配,支持低功耗模式,便于在不同功耗与性能需求间的灵活调整。

BR9923DAJ

  • 工作频率:0.03GHz~2GHz

  • Vdd=+3.3V,23mA(LNA)

  • Vdd=+3.3V,2mA(Bypass)

  • 小信号增益:20.0±0.5

  • 插入损耗:2.0dB@1GHz

  • 特点:高增益平坦度、低功耗、低噪声等

BR9926DAJ

  • 工作频率:4GHz~6GHz

  • Vdd=+5V,64mA(LNA)

  • Vdd=+5V,4mA(Bypass)

  • 小信号增益:21.0±0.45

  • 插入损耗:1.0dB@5GHz

  • 特点:高增益平坦度、低噪声等

该系列产品可显著优化系统的噪声基底和接收灵敏度,以单颗芯片集成LNA与Bypass双模式,可替代传统“LNA+SPDT开关”方案,让前端设计化繁为简。

● 该系列产品汇总

BR9923DAJ简介

工作频率:30MHz~2GHz

LNA模式:

小信号增益:20.1dB@1GHz

噪声系数:1.0dB@1GHz

输出功率1dB压缩点:20.6dBm@1GHz

输出功率三阶交调点:33.3dBm@1GHz

Vdd=+3.3V,静态电流23mA

Bypass模式:

插入损耗:2.0dB@1GHz

输入功率1dB压缩点:20.7dBm@1GHz

输入功率三阶交调点:32.4dBm@1GHz

Vdd=+3.3V,静态电流2mA

封装形式:DFN8(2mm×2mm)

射频特性

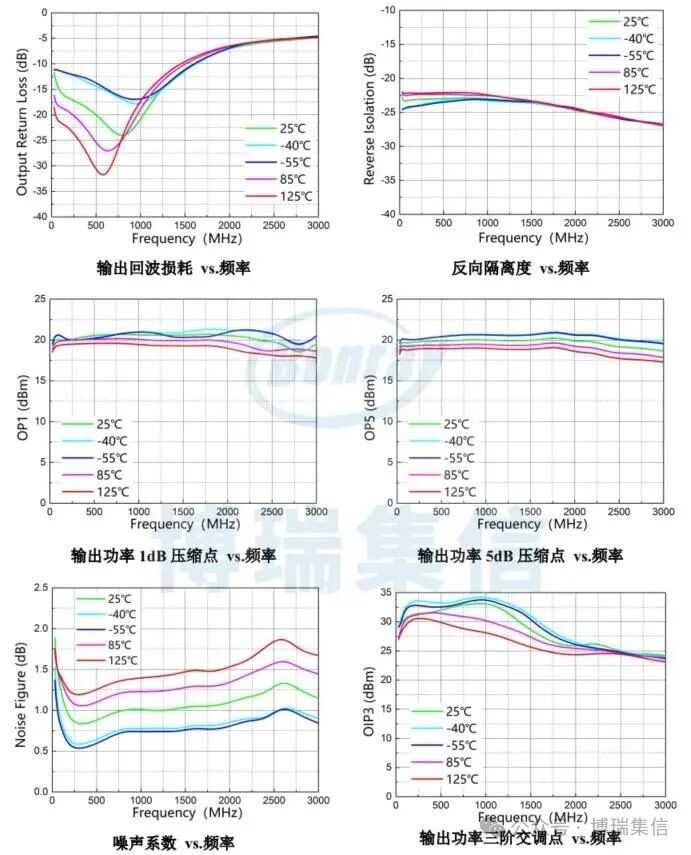

典型工作特性(30MHz~1GHz,LNA模式)

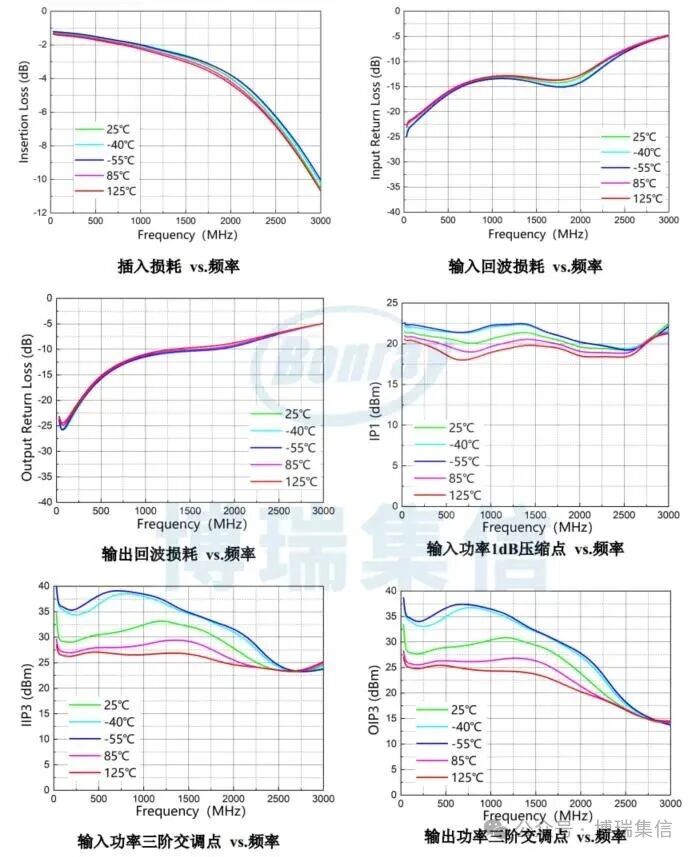

典型工作特性(30MHz~1GHz,Bypass模式)

芯片效果图
