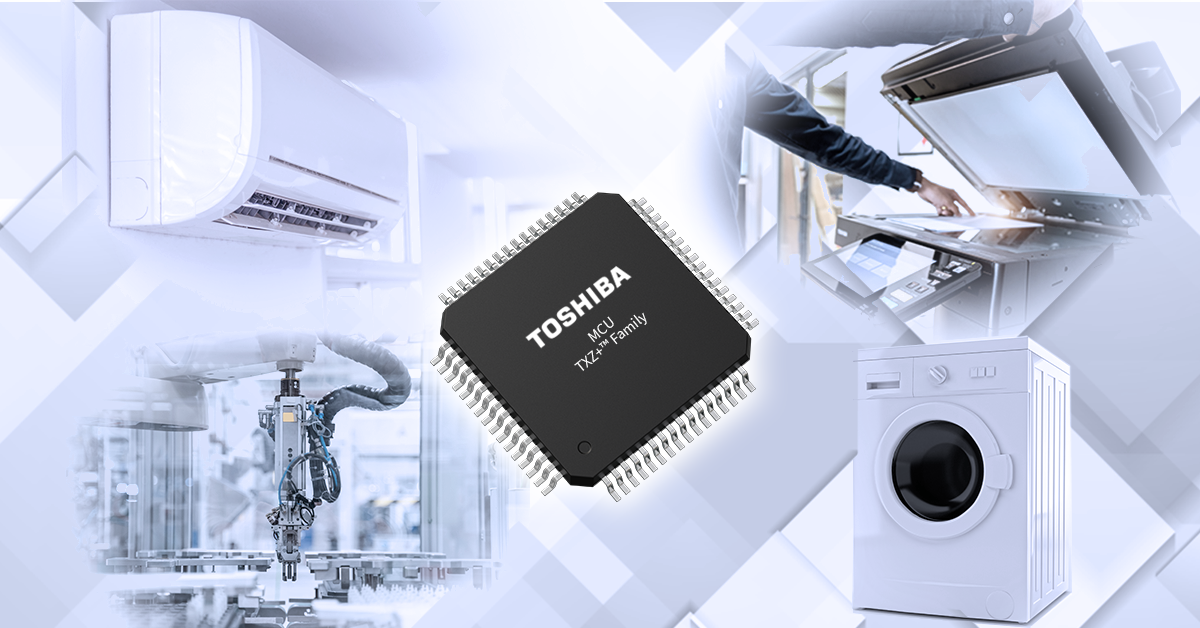

东芝开始量产面向系统控制应用，搭载Arm® Cortex®-M4内核的TXZ+™族入门级M4H组标准微控制器

周五, 9 十月 2026 - 14:21

易于使用的微控制器，广泛支持消费类产品和工业设备的系统控制应用－

东芝电子元件及存储装置株式会社（“东芝”）今日宣布，已开始量产TXZ+™族入门级M4H组标准微控制器^[1]。该系列搭载带浮点运算单元（FPU）的Arm^® Cortex^®-M4内核，专为小规模系统控制应用而设计，适用于空调、洗衣机等消费类产品，以及多功能打印机、工厂自动化系统等工业设备。

随着消费类产品和工业设备不断向高功能化和多样化发展，用于系统控制的微控制器不仅需要具备实时性能和稳定运行能力，还需兼顾系统设计的便捷性、长期使用的通用性，以及向衍生产品扩展的能力。此外，对于某些小规模系统控制应用而言，所需的并非针对特定应用进行优化的尖端功能，而是能够提供基础控制功能、且可轻松应用于现有系统及新设计的微控制器。

为满足这些需求，东芝推出TXZ+™族入门级M4H组标准微控制器，该系列产品主打基本功能和易用性。尽管定位为入门级产品，该系列仍搭载带FPU的Arm^® Cortex^®-M4内核，最高工作频率可达120MHz，从而确保消费类产品和工业设备系统控制所需的运算性能与实时响应能力，并支持控制逻辑、接口处理和时序控制等核心系统控制应用。

M4H产品支持2.7V至5.5V的电源电压范围，可同时适用于3V和5V系统。产品还集成精度为±1%的高速振荡器，有助于减少外部元件并提高设计灵活性，可广泛用于从现有设备的衍生开发到新系统设计等各种系统配置。

该系列微控制器集成系统控制所需的基本功能，包括12位模数转换器（ADC）、定时器、通用异步收发器（UART）、串行外设接口（SPI）、集成电路总线（I²C）和直接存储器访问（DMA）。产品还内置用于直流无刷电机控制的高级可编程电机控制电路（A-PMD），可灵活适用于多种应用和系统配置。

东芝通过产品文档、示例软件和外围功能驱动软件为产品评估与开发提供支持。公司将携手Arm^®生态系统合作伙伴，陆续推出评估板及开发环境，为客户从初期评估到量产导入提供支持。

东芝将继续扩充设计支持资源，并完善适用于消费类产品和工业设备系统控制的微控制器产品线。

应用：

家用电器及消费类产品的系统控制单元
工业设备及工厂自动化（FA）系统
办公设备及商用设备
特性：
带FPU的Arm^® Cortex^®-M4内核：最高工作频率120MHz
电源电压范围：2.7V至5.5V
精度为±1%的高速振荡器
内置存储器
代码闪存：256KB
RAM：18KB
功能安全自诊断功能
提供三种封装，可根据安装面积和装配条件进行选择
主要规格：

产品组		M4H组
器件型号		TMPM4H4FYUG	TMPM4H2FYDUG	TMPM4H1FYUG
CPU内核		带FPU的Arm^® Cortex^®-M4内核－存储器保护单元（MPU）
最大工作频率		120MHz
内部振荡器	振荡频率	10MHz（±1%）
内部存储器	代码闪存	256KB（编程／擦除次数：最高100,000次）
	RAM	18KB，带奇偶校验
I/O端口		51引脚	37引脚	33引脚
外部中断		11个中断因素，16引脚	10个中断因素，12引脚	9个中断因素，11引脚
DMA控制器（DMAC）		32通道	27通道
定时器功能	32位定时器事件计数器（T32A）	6通道（若用作16位定时器，则为12通道）
通信功能	UART	4通道	3通道	3通道
	I²C接口/I²C接口版本A （I²C/EI²C）	1/1通道
	TSPI	4通道	2通道
模拟功能	12位AD转换器（ADC）	1个单元共12路输入	1个单元共10路输入	1个单元共9路输入
电机控制电路	高级可编程电机控制电路（A-PMD）	1通道
其他	CRC计算电路（CRC）	1通道（CRC32，CRC16）
系统功能	时钟选择式看门狗定时器（SIWDT）	1通道
	电压检测电路（LVD）	1通道
	振荡频率检测器（OFD）	1通道
调试接口		JTAG／SW TRACE（4位） NBDIF	JTAG/SW
工作电压		2.7V至5.5V，单电源供电
封装／引脚		LQFP64 （10mm×10mm，0.5mm间距）	LQFP48 （7mm×7mm，0.5mm间距）	LQFP44 （10mm×10mm，0.8mm间距）
