东芝推出支持1.7V低电压工作的小型封装电子保险丝IC

周二, 13 十月 2026 - 12:03

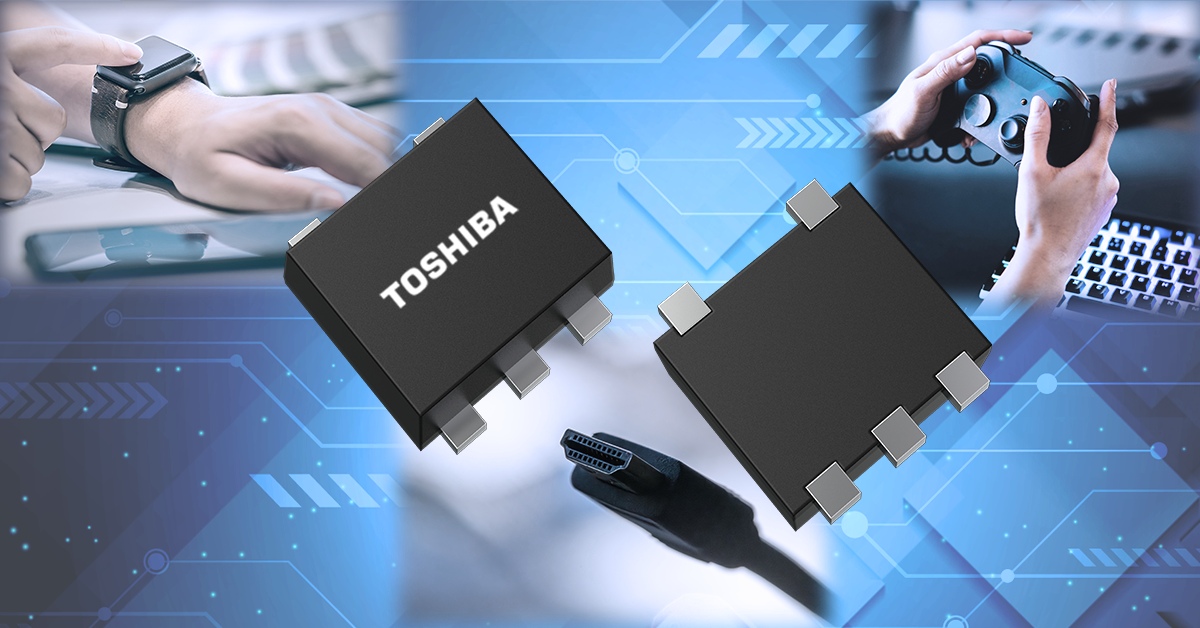

东芝电子元件及存储装置株式会社（“东芝”）今日宣布，推出TCKE5系列电子保险丝（eFuse IC）四款产品，分别为“TCKE501UA”、“TCKE501UL”、“TCKE502UA”和“TCKE502UL”。该系列集成多种电源线保护功能，并于今日开始出货。新产品的输入电压工作范围为1.7V至5.5V，采用小型SOT-353F（UFV）封装。

随着电子设备向小型化、多功能化和低功耗方向发展，采用低电压电源（包括1.8V电源线）的应用日益增多。为提高系统可靠性，低电压电源线同样需要具备过流和短路保护功能。

TCKE5系列产品的输入电压工作范围为1.7V至5.5V，是东芝电子保险丝IC产品阵容中首批支持1.8V电源线的产品。因此，该系列适用于包括SD存储卡在内的低电压应用。

该系列采用小型、薄型SOT-353F（UFV）封装，有助于缩小PCB安装面积，从而支持可穿戴设备和物联网设备等产品实现节省空间及高密度设计。

除玻璃管保险丝和片式电流保险丝等物理保险丝所提供的短路保护外，TCKE5系列还集成了过流保护功能，可在检测到过流时关断输出。过流检测阈值（IOCP）可通过外部电阻（RILIM）设定，从而根据系统要求配置保护等级。过流保护还设有屏蔽时间^[1]，有助于避免瞬态峰值电流造成不必要的关断。这些功能有助于保护后级电路，并提升系统的安全性和可靠性。

该产品系列涵盖了自动重试型（eFuse IC可自动恢复电路运行）和锁存型（需外部信号触发恢复）两种类型，客户可根据系统配置选择合适的产品。该系列还提供不同转换速率设置的产品，客户可选择满足电源时序要求的器件。

未来，东芝将进一步扩充电子保险丝IC产品线，以支持更广泛的设备应用。

应用：

用于USB设备、HDMI^®设备、笔记本电脑和游戏机中的电源电路保护
特性：
输入电压工作范围：1.7V至5.5V，支持1.8V、3.3V和5V电源线
过流保护屏蔽时间：tOCP＝2.4ms（典型值）
薄型紧凑SOT-353F封装：2.0mm×2.1mm×0.7mm（典型值）
主要规格：
（除非另有说明，V_IN＝3.3V、R_ILIM＝13.3kΩ、R_LOAD＝100Ω、C_IN＝C_OUT＝1μF、Ta＝25°C）

器件型号				TCKE501UA	TCKE501UL		TCKE502UA		TCKE502UL
故障响应				自动重试型	锁存型		自动重试型		锁存型
绝对最大额定值	输入电压VIN（V）			－0.3至6.0
工作范围	输入电压VIN（V）			1.7至5.5^[2]
	工作结温Tj_opr（°C）			－40至125
	输出电流IOUT（A）		直流	0至1.0
			脉冲	0至2.0^[3]
电气特性	导通电阻^[4]R_ON（mΩ）	VIN＝1.7至5.5V，IOUT＝1.0A	典型值	75
			最大值	100
	过流保护阈值^[4]IOCP（A）	RILIM＝6.8kΩ，Ta＝－40至125°C	最小值	0.88
			最大值	1.12
	过流保护屏蔽时间^[5]tOCP（ms）	IOUT＝0至1.5A	典型值	2.4
	快速跳闸比较器阈值^[5] ISHORT（A）		典型值	2.8
	短路响应时间^[5]tSHORT（µs）	IOUT＞ISHORT→IOUT＝0A	典型值	1.3
开关特性^[5]	导通上升时间 tR（µs）	VIN＝1.8V	典型值	400			750
		VIN＝3.3V	典型值	600			1150
		VIN＝5.0V	典型值	800			1450
封装	名称			SOT-353F（UFV）
	尺寸（mm）		典型值	2.0×2.1×0.7
