自2003年面世以来，高清晰度多媒体接口（HDMI）已成为全球应用最广泛的显示接口之一，在电视、专业音视频设备以及各类前沿技术方案中广为采用。HDMI大受欢迎的背后，一个核心原因是它可以不断迭代，适应持续变化的市场需求。2025年，HDMI®论坛发布HDMI规范2.2版本，明确更高的带宽与性能需求，其传输速率高达96 Gbps，几乎是HDMI 2.1的两倍，标志着HDMI发展道路上的一个重要里程碑。
HDMI 标准简史
随着HDMI传输速率的提升，保障信号完整性的难度不断增大。高速率容易引发信号失真，导致互操作性问题，这带来了新的技术和测试要求。下表梳理了HDMI历代版本标准，直观呈现了HDMI的发展历程及速率提升情况。

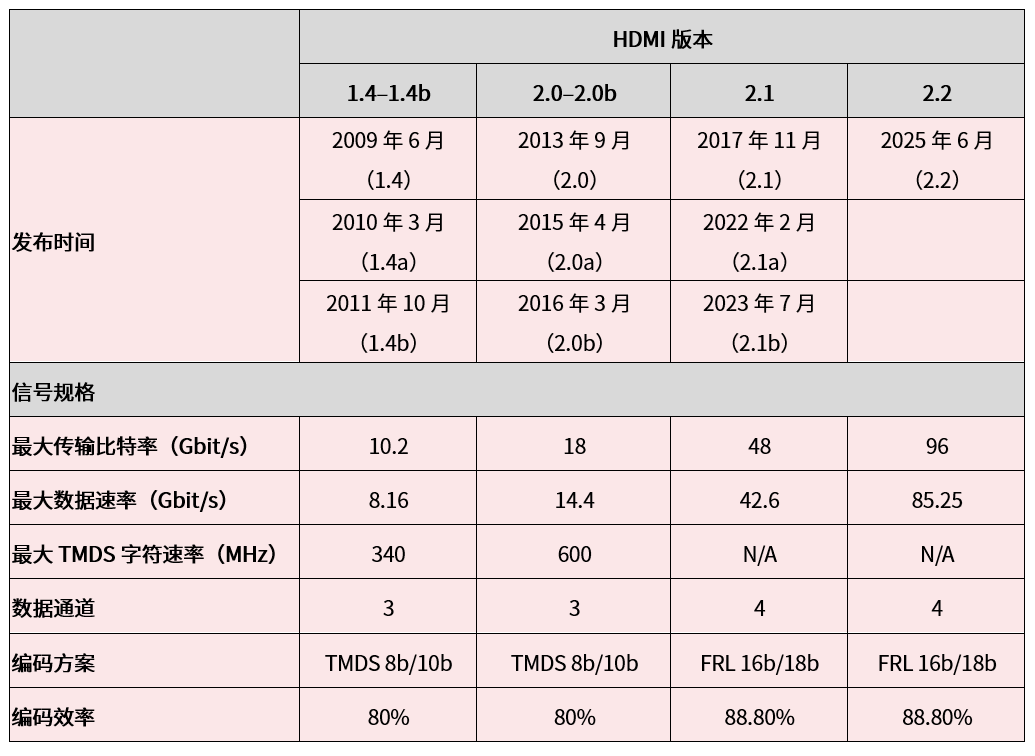

表1：HDMI版本演进
消费者不断追求更高的分辨率、更快的刷新率，以及更饱满的多媒体体验。HDMI 2.2是下一代音视频与消费电子产品中的核心突破之一，其重要增强包括：固定比率速率传输（FRL）单通道最高24 Gbps；支持全新超96 HDMI®线缆，带宽高达96 Gbps；新增延迟指示协议，优化音画同步效果。
上述技术增强全部聚焦于HDMI连接器的高速连接链路。HDMI 2.2规范没有规定低速连接方面的增强，在音频回传通道（ARC）及增强型音频回传通道（eARC）等HDMI音频能力上没有变动。
HDMI 2.2 物理层（PHY）中的新功能
虽然HDMI 2.2拥有大量新增强，但它保留了非归零（NRZ）传输机制，而没有转向脉冲幅度调制（PAM），这种保留背后也存在着取舍考量。
与PAM相比，保留NRZ传输可确保现有资源的快速扩展，并且能够确保更大的信噪比裕度。不过HDMI 2.2高达96 Gbps的速率还是把连接器、线缆、测试仪器等传统NRZ技术基础设施推向物理极限，使产品可用性、工程设计与测试验证面临更大挑战。
在认识到HDMI 2.2优化特性的同时，用户也需要留意到与之前版本相比维持不变的特性，例如斜率。下表对比了部分特性。

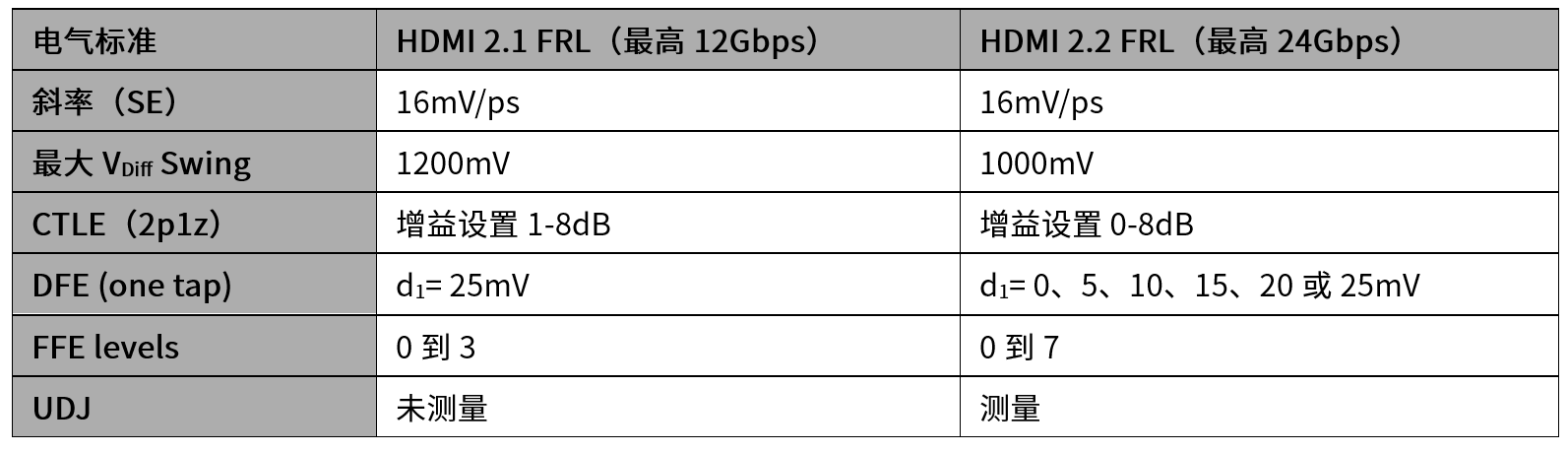

表2：HDMI 2.1和HDMI 2.2电气标准特性比较
注：仅供参考，并不全面。有关完整列表，请参阅HDMI 2.2规范。
新的一致性测试要求
HDMI 2.2的出现，对验证源端、接收端、线缆的测试设备提出了新要求。工程师普遍面临三大挑战：带宽要求更高、信号调理技术更精密、一致性方法更复杂。
综合上述所有要求，HDMI 2.2源设备需要通过的主要一致性测试（还有其他测试）之一是电气数据眼图测试。

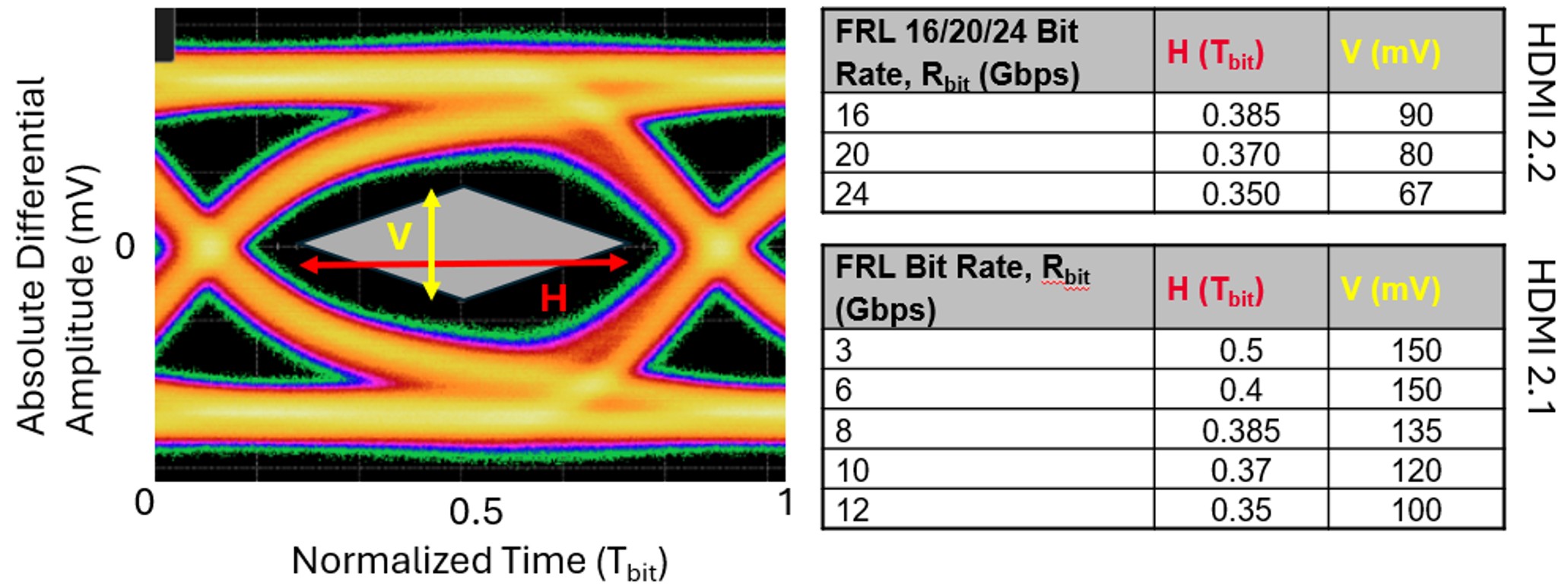

图1：TP2_EQ处HDMI 2.1和2.2的电眼图一致性测试要求
用于HDMI发送端一致性测试的测试设备，需要进行的部分重大改变如下：
- 示波器带宽至少要从HDMI 2.1的20GHz提升到25GHz
- 需要适配HDMI 2.2的新测试点适配器
- 补充测试设置的支持器件，包括探头和线缆，必须能够处理至少25GHz的带宽。这推动了SMA连接器的工程极限。
上述变化体现出HDMI 2.2带宽提升对一致性测试带来的广泛影响。
速率越高，信号完整性越难维持。这也反映在HDMI 2.2规范中均衡技术的扩展使用上，它包括了更多前馈均衡（FFE）设置，同时新增接收端一致性要求。因此，与HDMI 2.1不同，HDMI 2.2接收端测试要求波形发生器能够输出包含FFE的信号，测试设备厂商也需要就此做出调整。结果来看，HDMI 2.2的测试时长，最高可达HDMI 2.1的16倍。目前，HDMI论坛成员企业机构正在优化、精简测试用例，缩短测试耗时。
HDMI 2.2还收紧了验证标准，其最显著的变化或许是推出Ultra96 HDMI®线缆，线缆认证从Cat3变为Cat4。网络分析仪、时域反射仪（TDR）的参数化测试依旧是一致性验证的重要一环，但电眼图测试不再是一项二次验证步骤。HDMI 2.2中，所有Cat4线缆必须进行24 Gbps眼图测试。这反映了业界对保障更高数据速率下性能的关注。

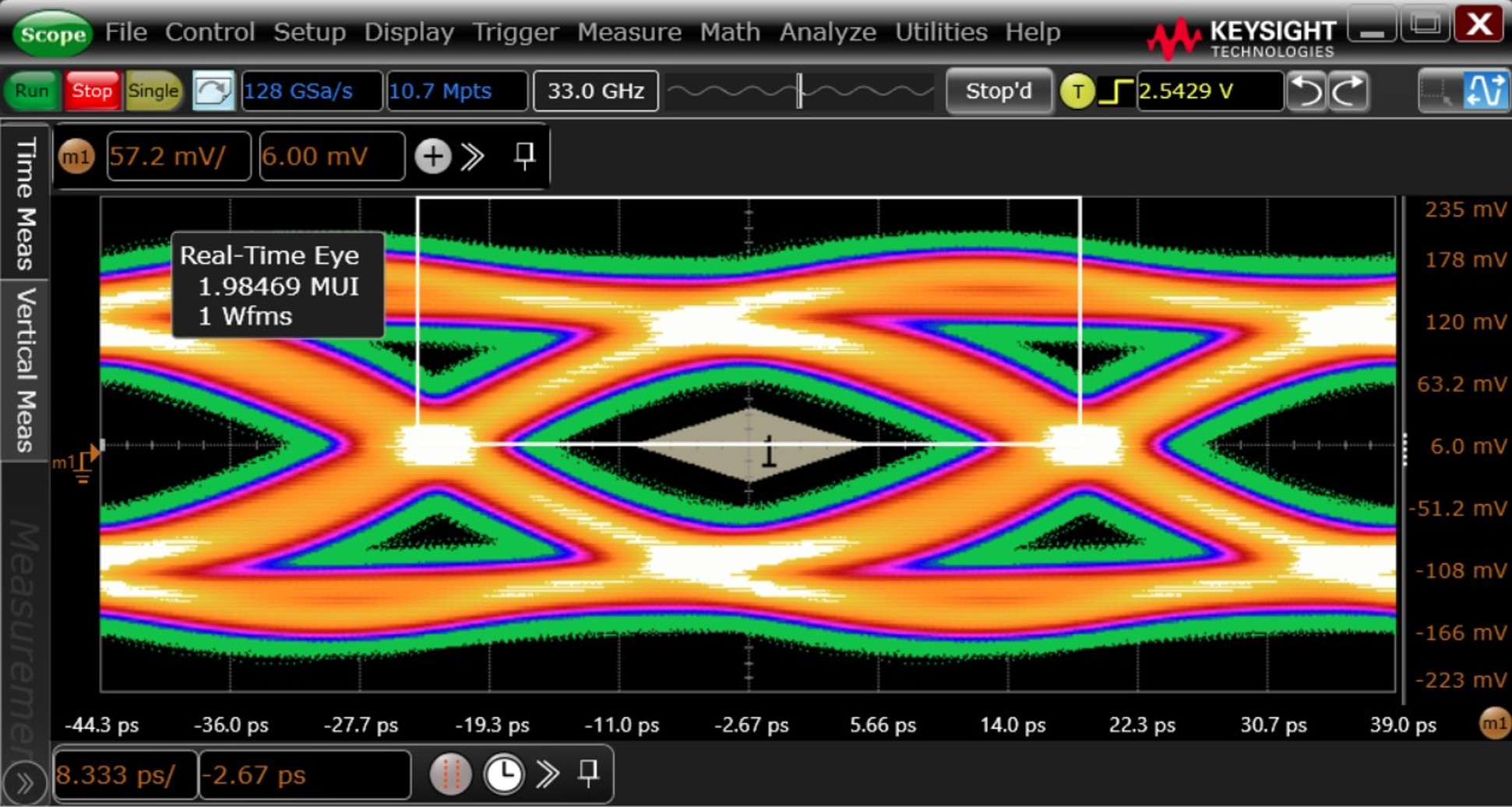

图2：示波器上显示的线缆电眼图的实际示例
线缆一致性测试的设置相对复杂，涉及发送端与接收端两套一致性测试设置。

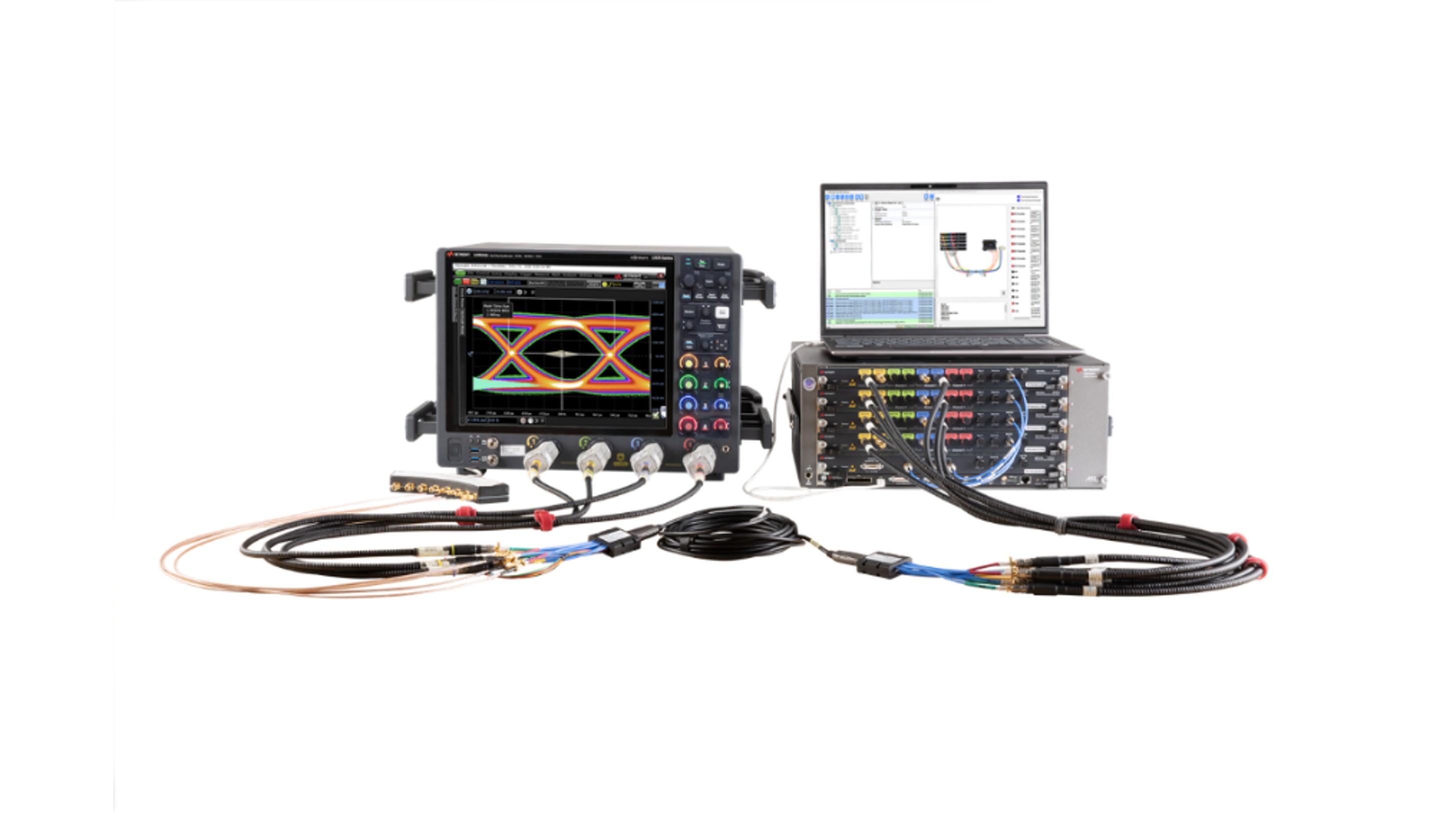

图3：线缆电眼图一致性测试设置示例
虽然这些新的一致性要求为设计人员和测试工程师带来了额外的复杂性，但它们本质上是由明确行业需求驱动的：支持下一代高分辨率、高带宽的应用。随着显示技术的不断发展，现有接口正被推向极限，行业需要新的接口：更高带宽，且不牺牲可靠性或信号完整性。
助力推动下一代高分辨率和高带宽应用
市场对更高数据带宽显示的需求还在快速增长。例如，游戏及AR/VR应用的有效载荷带宽每隔几年就会翻一番，并且正基于未压缩的4K/240Hz刷新率实现更高的比特率。除游戏领域外，医学影像、机器视觉和8K广播等领域也将受益于更高的数据速率。通过提供高达96 Gbps的带宽，HDMI 2.2为支持这些新兴应用奠定技术基础，并将在推动显示技术的下一波创新中发挥关键作用。
