作者：电子创新网张国斌
2023年，当整个AI芯片行业还在追逐云端训练和云端推理的百TOPS甚至千TOPS算力时，一家名为上海特普斯微电子的年轻公司悄然成立。公司虽新，核心团队却拥有超过20年的芯片行业从业经验。他们做出了一个在当时看来并不“时髦”的决定：不做云端巨芯，专注边缘侧AI推理。
两年后，这颗名为EA6530的芯片在2025年Q1完成样片回片，经过2025年全年打磨，于2026年正式推向市场。今天，第五届滴水湖中国RISC-V产业论坛在上海滴水湖洲际酒店开幕，在芯片推介环节，上海特普斯微电子有限公司市场高级总监杜云海深度解析了这款边缘RISC-V AI SoC芯片EA6530的技术架构、算力设计、应用场景和生态策略。
EA6530的“减法”设计哲学：把面积留给算力
在SoC设计领域，常见的做法是“大而全”——集成尽可能多的外设接口和功能模块，以覆盖更广泛的应用场景。但EA6530的设计团队采取了相反的思路。
杜云海在分享中明确表示：“我们把珍贵的芯片面积都留给了算力。对于边缘侧使用场景比较少的一些模块，我们全部拿掉了。”这种设计哲学的核心逻辑是：在相同的芯片成本下，减少冗余功能模块可以释放更多面积用于算力单元，从而在既定成本预算内实现更高的AI推理性能。
EA6530保留了边缘侧高频使用的外设接口：4个千兆以太网和4个USB3.0，同时去掉了在边缘场景中使用率较低的模块。这种“有所为、有所不为”的取舍策略，使芯片在成本可控的前提下，将资源集中在算力密度上。
异构算力架构：CPU、NPU与PPU的协同设计
CPU子系统：八核RISC-V的高性能定位
EA6530集成了8个玄铁C920v2 RISC-V大核，支持RV64GCV指令集和RVV1.0 128bit向量计算。在芯片规划的2023-2024年，这一配置在边缘AI SoC中属于较高水平。
CPU性能对比数据值得关注：EA6530的CPU性能比ARM Cortex-A73强约20%以上，在向量计算方面，RVV1.0的表现优于ARM的NEON。这意味着EA6530在承担AI推理的前处理、后处理以及控制逻辑等任务时，具备充足的CPU算力储备，避免了“NPU强、CPU弱”导致系统整体性能瓶颈的常见问题。
在机器人和工业控制等场景中，CPU的性能对系统响应延迟有直接影响。EA6530的八核设计使其能够同时承担运动控制、导航定位、感知融合等多种计算任务，这也是其“三合一单芯片方案”的硬件基础。
NPU子系统：24TOPS INT8与12TFLOPS FP16的双重设计
EA6530的NPU推理算力为24TOPS（INT8）/12TFLOPS（FP16），采用了芯原的成熟NPU IP。24TOPS在边缘AI SoC中属于中高端定位，但真正值得关注的是其FP16算力高达12TFLOPS——这一比例在同类产品中较为突出。
杜云海解释了这一设计的初衷：“在INT8量化过程中，很多算法在困难场景下精度会下降。FP16用极少数样本即可获得与FP32类似甚至相同的精度。”这实际上触及了边缘AI落地中的一个核心痛点：量化精度损失。许多算法在实验室环境下INT8精度表现良好，但在真实部署场景（光照变化、遮挡、噪声等）中精度会显著下降。FP16的高精度推理能力为这类场景提供了无需重新训练模型的直接解决方案。
在ResNet50、Yolo等典型模型上的性能数据（图中展示）进一步验证了NPU的实际推理效率。
典型应用场景：从“有量”的市场切入

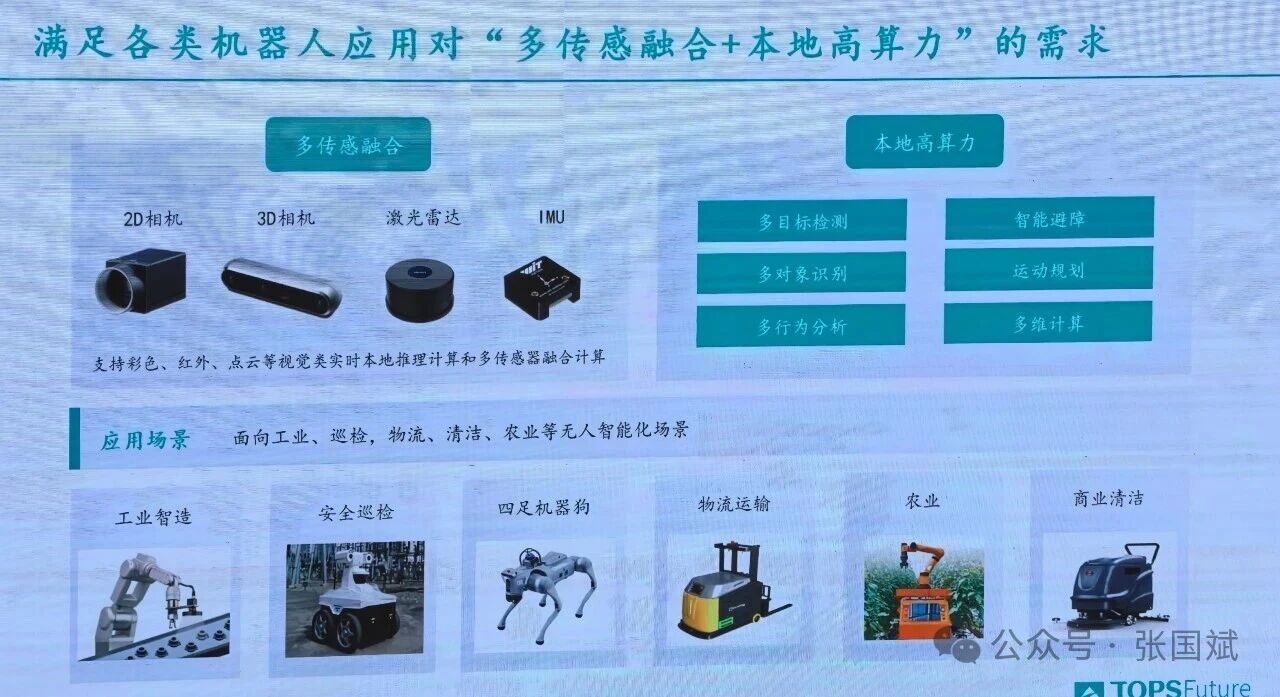

机器人：感知-控制-导航三合一单芯片方案
特普斯微电子在机器人领域的切入策略颇具务实色彩。杜云海明确表示：“我们不是面向特别高端的人形机器人，而是在寻找真正有应用需求、真正有量的市场。”
在许多垂直行业机器人（如巡检机器人、配送机器人、AGV等）中，传统方案往往需要多颗芯片分工：一颗负责运动控制，一颗负责导航定位，另一颗负责感知和视觉处理。EA6530的方案是将这三者整合到单芯片中，通过CPU承担运动控制和导航算法，NPU负责视觉感知、3D点云处理和语义理解等模型推理任务。
这一方案的价值在于系统级BOM成本的降低和系统复杂度的简化。对于对成本敏感的垂直行业机器人市场，单芯片方案相比多芯片拼装方案具有明显的成本优势和可靠性提升。
边缘一体机与AIoT 2.0：产业物联网的智能化升级
杜云海提出了一个值得关注的概念——“AIoT 2.0时代”。如果说AIoT 1.0是设备的数字化和联网化，那么AIoT 2.0则是设备的智能化升级。
在这一框架下，EA6530定位为边缘AI网关的核心SoC，覆盖楼宇、交通、工厂、校园、工地、社区等场景。最典型的应用是安防智能视频分析：边缘AI网关可以利旧接入已有摄像头，通过本地AI推理实现周界入侵检测、行为分析、人脸识别等功能，无需将视频流全部上传云端，既降低带宽成本，也满足数据隐私合规要求。
EA6530最高支持16路1080P@30fps硬解码和多路算法并发运行，这一能力使其能够同时处理多路视频流分析任务，适合中小型场景的边缘部署需求。
产品化策略：从芯片到产品的一站式支持
特普斯微电子在产品化支持方面采取了较为务实的策略。杜云海坦言：“单纯一颗芯片肯定搞不定客户。”因此，公司提供的支持体系涵盖了从芯片到最终产品的多个环节：
芯片与模组：提供核心芯片及标准化模组，降低客户硬件设计门槛；
硬件产品：提供开发板、边缘AI盒子及智算服务器，帮助客户快速完成原型验证；
软件支持：提供AI软件栈、NPU工具链和Model Zoo模型库，降低算法部署门槛；
技术服务：提供算法移植、性能优化和方案定制服务。
这种“全栈式”支持在边缘AI领域尤为重要——边缘场景碎片化严重，算法多样，客户往往缺乏从芯片到应用的完整技术栈整合能力。
开放合作战略：边缘智能生态的共建路径
杜云海表示特普斯微电子明确提出了三大合作方向：
芯片与模组合作：与硬件厂商合作，将EA6530集成到各类边缘计算模组中；
解决方案合作：与系统集成商和方案商合作，打造面向具体行业的端到端解决方案；
开发生态合作：联合算法公司、高校和开发者社区，开放API与工具链。
这种开放策略符合边缘AI市场的现实：单一芯片公司无法覆盖所有行业应用场景，需要通过合作伙伴生态来触达不同垂直行业的终端客户。
未来路线图：从EA6530到EA6680、EA6800
特普斯微电子披露了后续产品路线图：在EA6530（主打高性价比、快速落地）的基础上，未来将推出EA6680和EA6800，技术方向从“感知”向“理解”再到“物理智能”演进。
这一路线图暗示了公司在大模型边缘部署、具身智能等方向的技术储备。不过，具体的时间节点和性能指标目前尚未公布。
边缘AI芯片的“务实主义”
EA6530的技术定位体现了特普斯微电子在边缘AI芯片赛道上的一种“务实主义”策略：不盲目追求峰值算力，而是在既定成本预算内最大化有效算力密度；不追求覆盖所有应用场景，而是聚焦“当前有量”的市场；不试图以单芯片解决所有问题，而是通过生态合作覆盖长尾需求。
在AI芯片“军备竞赛”的喧嚣中，这种回归商业本质、关注落地效率的产品哲学，或许正是边缘AI规模化发展所需要的另一种路径。当然，EA6530的大规模市场验证才刚刚开始，其CPU性能在实际场景中的发挥、NPU工具链的成熟度、以及客户方案的落地节奏，仍有待更长时间的检验。
