一颗芯片实现双向充放电+8串电池管理+多源路径控制，圣邦微电子推出SGM62138

SGM62138是一款宽输入/输出范围、双向四开关升降压控制器，支持3V至36V（耐受40V）的输入与输出电压，同时兼容USB PD3.2协议（5V至36V）。其可编程开关频率覆盖150kHz至450kHz，典型静态电流低至25µA，内部集成了启动二极管和2A栅极驱动器，可直接驱动常用MOSFET，显著降低外围设计复杂度。

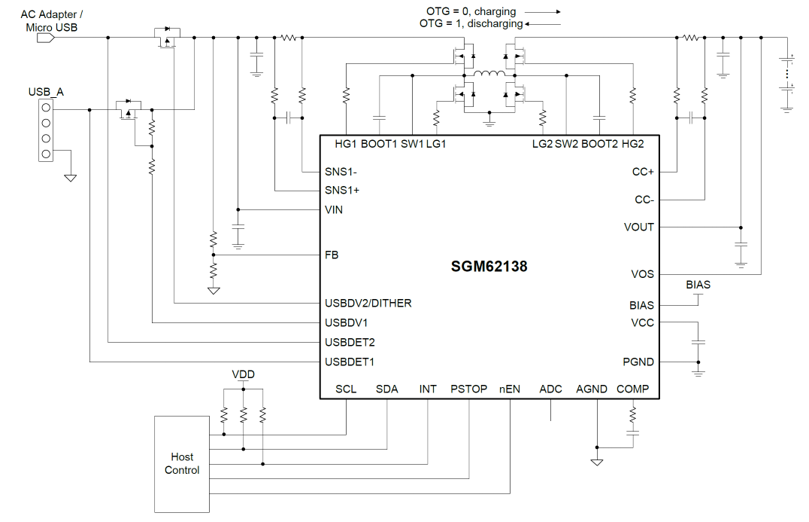

图1 SGM62138简化原理图

该器件具备双向功率传输能力，可轻松实现电池充电与反向OTG功能，最多支持8节锂离子电池串联应用。内置双向恒流/恒压（CC/CV）调节回路，配合自适应软启动，能够对输入和输出端口分别进行恒流与恒压编程，满足多种充电曲线需求。

通过I²C接口，主机处理器可灵活配置输出电压转换速率、充电参数、CC/CV环路阈值、电源路径方向以及USB PD输入电流限制。同时，器件支持可编程的轻载工作模式（PFM或强制PWM），方便在不同负载条件下优化效率。

在电源路径管理方面，SGM62138集成了多输入源自动切换和输入适配器检测功能，进一步简化系统级供电设计。

该器件完善的保护机制包括输入欠压锁定、输出短路保护、过压保护以及过热关断，确保在异常工况下安全运行。

SGM62138采用符合环保理念的TQFN-4×4-32L绿色封装，适合高集成度、宽电压范围的便携与工业应用。

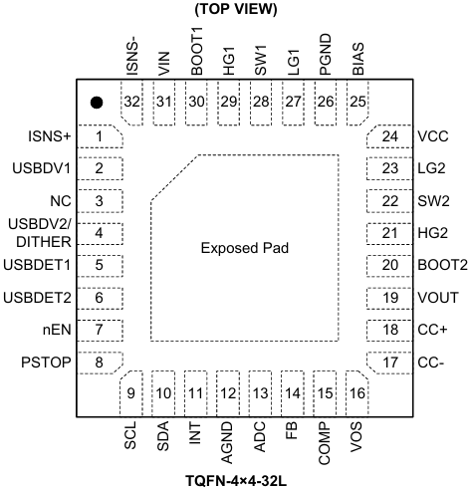

图2 SGM62138封装引脚图
