近年来，随着笔记本电脑性能的持续飞跃——特别是搭载高性能独立显卡（如RTX系列）、标压处理器以及高刷新率高分辨率OLED屏幕的设备（如游戏本、移动工作站和高端创作本）的日益普及，其对功耗的需求急剧攀升。
因此，传统的65W USB PD充电方案逐渐显得力不从心。在满负载运行时，65W输入甚至可能无法完全覆盖整机功耗，从而导致电池持续缓慢放电，限制了用户长时间高性能使用的场景，更遑论为硕大的电池进行快速补充能量。
同时，用户对移动办公和碎片化充电效率的要求也在不断提高。为了突破这一瓶颈，满足瞬时高性能释放和极速回血的双重刚需，业界开始推动更高功率充电技术的发展。基于更新的USB PD 3.1快充协议规范，支持更高电压（如28V）和更大电流，140W的超高功率快充技术应运而生并迅速走向普及。这标志着笔记本电脑的供电体系正式迈入了一个全新的“百瓦快充”时代，为高性能移动计算体验提供了坚实的能源保障基础。
随着笔记本电脑纷纷迈入140W及以上的超高功率快充时代，对供电安全性和可靠性的要求也达到了前所未有的高度。针对这一关键需求，江苏帝奥微电子股份有限公司推出了专为140W USB PD充电应用设计的VBUS过压保护（OVP）芯片DIO1298。

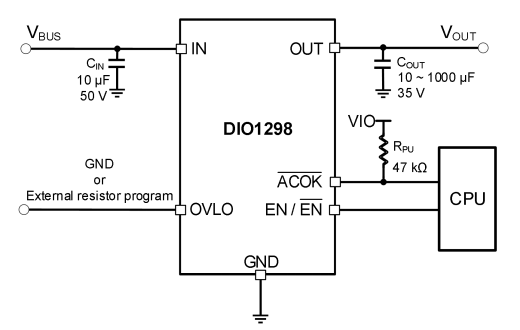

图1 DIO1298的应用框图
DIO1298的关键参数：
宽范围工作电压：3-32V 超低RON: 24mΩ 持续电流：6A 具有开漏输出的电源良好标志 软启动限制浪涌电流 输入端过压保护 (OVP) 固定 33 V：OVLO 连接至 GND 4 V 至 33 V：OVLO 可通过外部电阻设置 SS 期间和之后的短路保护 (SCP) 过流保护 (OCP)：20 A，150 ns “理想二极管”反向电流保护 (RCP) VF = 20 mV，15 μs 快速恢复 故障后自动重启的打嗝模式 使能逻辑 DIO1298A：EN 有效 DIO1298B： EN 高有效 输入端瞬态电压抑制 (TVS) ±100 V 浪涌保护(IEC61000-4-5) ±30 kV ESD 接触放电 (IEC61000-4-2) ±30 kV ESD 空气放电 (IEC61000-4-2) 过温保护 工作温度范围：-40°C 至 85°C
DIO1298的保护性能解析
1. 过压保护
DIO1298具有过压保护功能,可以有效防止Type-C接口高电压对后级系统的冲击。当OVLO引脚连接到 GND ，DIO1298芯片输入电压VIN超过33V（Typ）时，芯片会触发过压保护，开关关断；直到检测到当输入电压低于32.8V（Typ.）时，DIO1298退出过压保护回到正常工作状态。
2. 短路保护
DIO1298支持输出短路保护功能，可以有效防止输出短路异常导致芯片损坏。DIO1298在VIN=28V时，输出短路测试波形如图2所示：
VIN=28V,CIN=CL=10uF,RL=20Ω，VOUT到GND短接波形
图2 短路测试图
3. 过流保护
DIO1298具有20A(Typ.)的输出过流保护功能，可保护IC免受突发过流造成的损坏。DIO1298触发过流保护测试如图3所示：

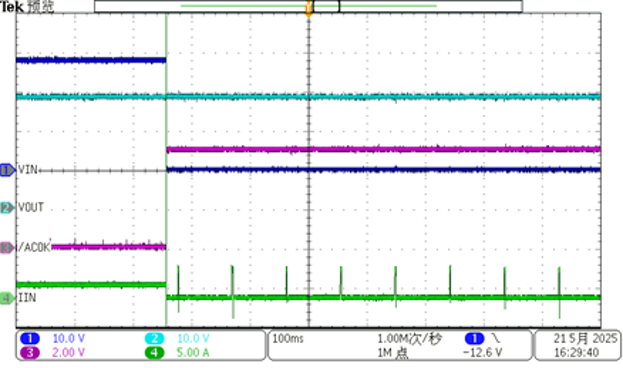

图3 过流保护测试图
4. 理想二极管功能
DIO1298支持“理想二极管”功能，当输出带轻载时，开关工作在正向二极管模式，将维持VIN-VOUT = 20mV的压降；当输出电压VOUT大于输入电压VIN时，开关实现二极管反向截止功能，防止开关输出端向输入端泄放电流。“理想二极管”功能可以为用户提供“OR”逻辑的多电源供电方案。DIO1298触发反向电流阻断和恢复正常状态如图4所示：

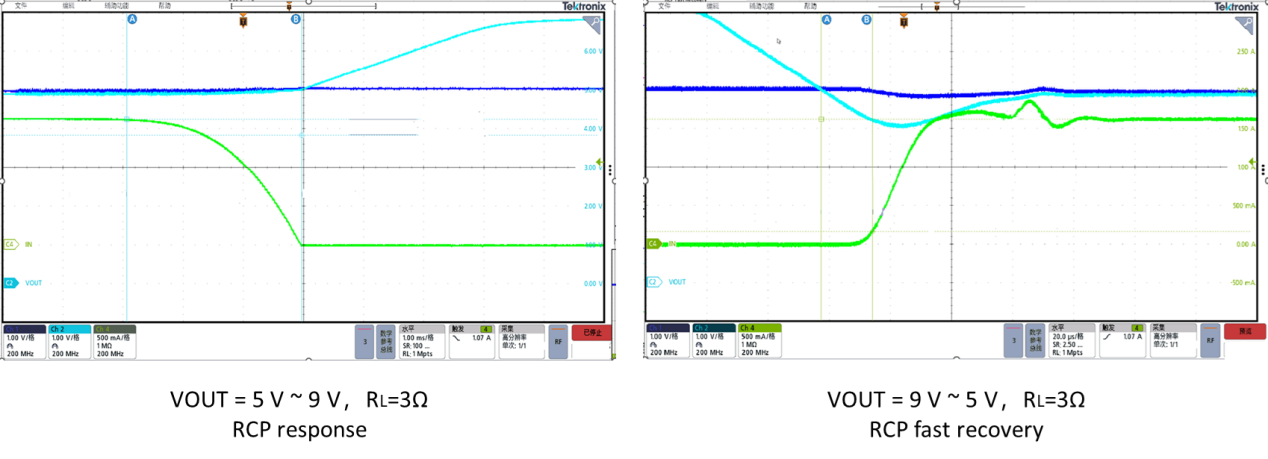

图4 DIO1298 RCP保护和恢复测试图
5. 过温保护
DIO1298具有过温保护功能。当芯片DIO1298温度高于150℃（Typ.）时，DIO1298进入过温保护状态，通道关断；直到当温度降至130℃（Typ.）时，DIO1298退回至正常工作状态。DIO1298触发过温保护和退出过温保护的输出电压电流状态如图5所示：

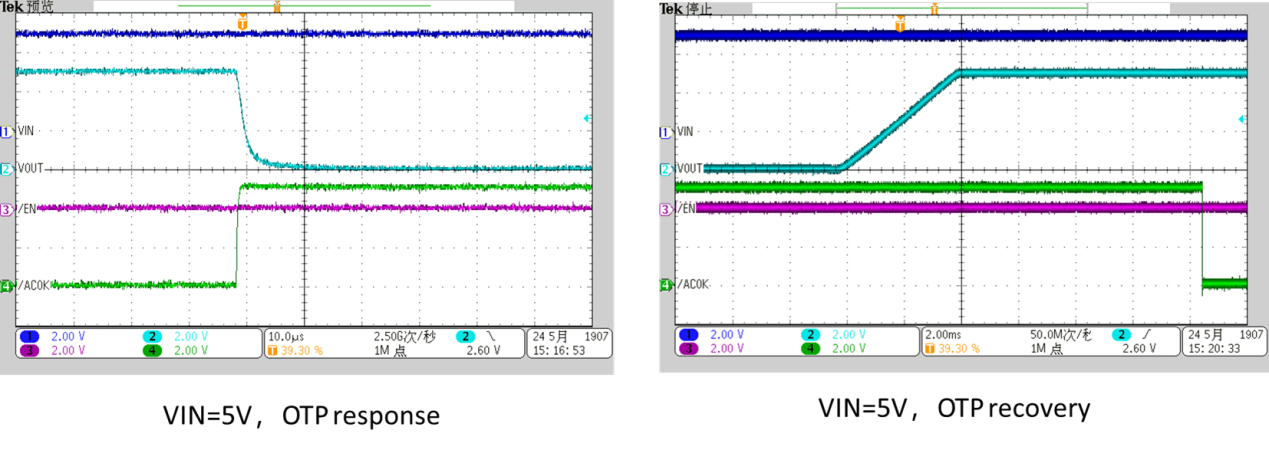

图5 DIO1298 OTP保护和恢复VOUT和ACOK测试图
作为国内头部模拟芯片供应商，帝奥微持续拓宽赛道，加速推出覆盖多领域的高性能特色产品。公司依托核心技术优势，从手机/笔电的消费电子（如140W VBUS OVP DIO1298），到服务器/光模块的数据中心，再到车载应用的智能汽车领域，均有针对性的解决方案布局。帝奥微正以多元化的产品矩阵，全面赋能关键产业发展，巩固其市场领先地位与技术护城河。
