概要
IPM29 整流系列智能功率模块（整流+逆变），基于先进的Trench FS-IGBT和内沟槽整流二极管工艺，内部集成高性能、低损耗的三相整流桥，可以满足客户端更高集成化的需求与应用
产品优化内部驱动、功率芯片组合，减小寄生电感，实现低电磁干扰（EMI）特性。内部电路集成适配自举电容，进一步减少外置零件（优化外围电路），缩小逆变器系统的体积。内置高性能的驱动芯片，包含欠压锁定、短路保护等功能，进一步提高了应用系统可靠性

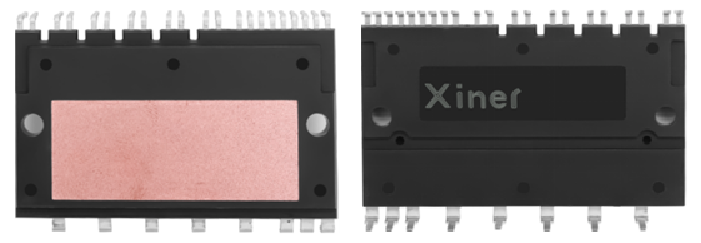

产品规格为15A/1200V,型号：XNS15R12FT
产品特点
1、集成1200V-15A三相IGBT逆变器、带保护的栅极驱动IC以及三相整流桥
2、低损耗、短路额定的IGBT
3、采用DBC (Al2O3) 基板实现非常低的热阻
4、内置自举二极管和自举电容以简化印刷电路板布局
5、下桥IGBT的独立发射极开路引脚用于三相电流感测
6、内置负温度系数的电阻用于温度检测
7、绝缘级别2500Vrms/1min
8、单接地电源供电

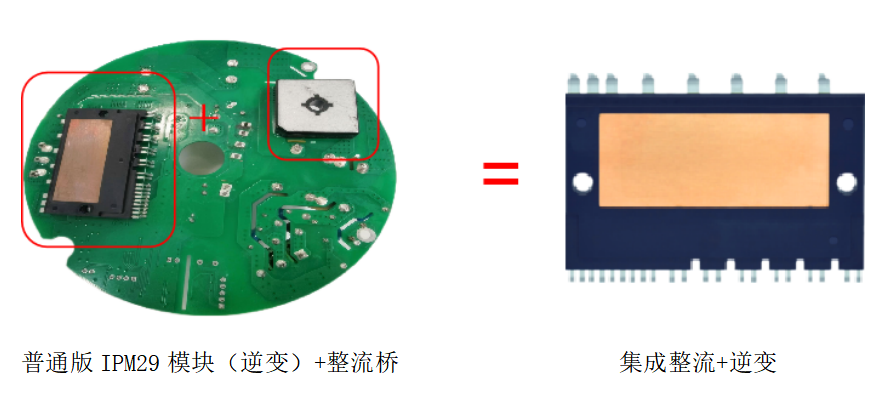

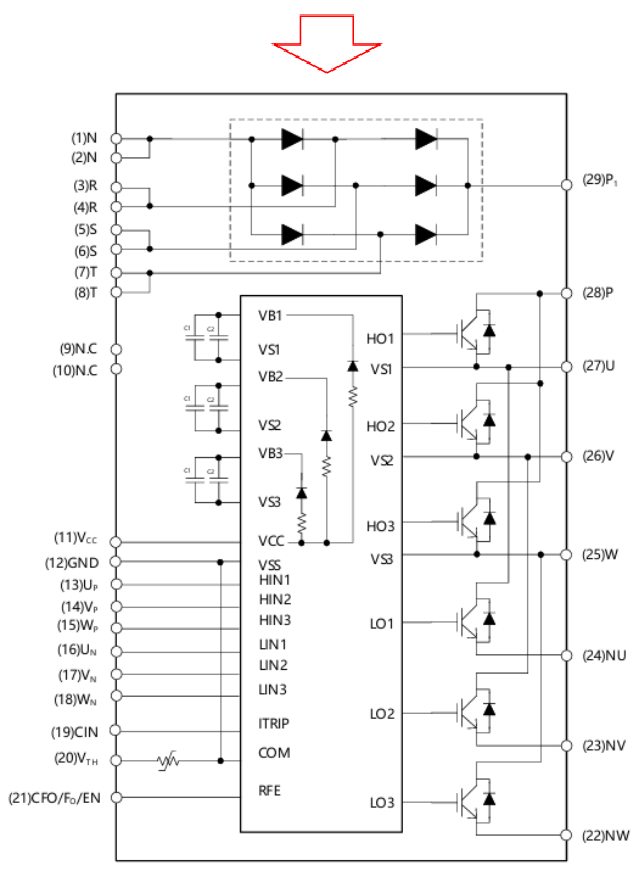

引脚布局优化，集成三相整流桥
产品应用框图
来源：芯能半导体
