电池耗电量显著减少!ROHM开发出静态电流超低的运算放大器

静态电流仅160nA,有助于消费电子和工业设备应用更加省电

全球知名半导体制造商ROHM(总部位于日本京都市)开发出静态电流超低的线性运算放大器“LMR1901YG-M”。该产品非常适用于传感器信号放大用途,比如在电池等内部电源供电的设备中检测和测量温度、流量、气体浓度等应用。


近年来,消费电子和工业设备等各种应用都需要进行更复杂的控制,因此用来对温度、湿度、振动、压力、流量等进行数字化的传感器,以及用来放大传感器信号的运算放大器的重要性日益凸显。另一方面,在追求实现可持续发展社会的大背景下,应用产品进一步节能这一课题已成为当务之急,即使是单个元器件也需要降低其功耗。在这种背景下,ROHM正在加速开发满足“高精度”且“低静态电流”两种需求的运算放大器产品。利用融入了以往确立的“Nano Energy™”电路技术的升级技术——超低静态电流技术,ROHM开发出静态电流达到世界超低水平的运算放大器。

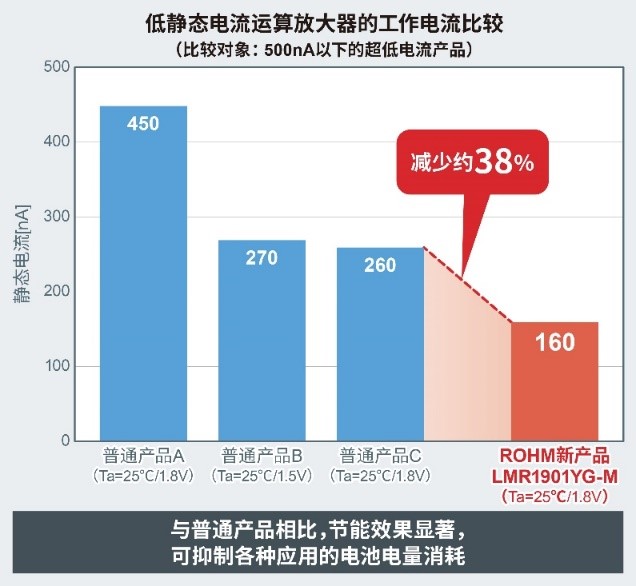

新产品采用ROHM自有的超低静态电流技术,彻底抑制了因温度和电压变化而导致的电流增加问题,与普通的低静态电流运算放大器相比,静态电流减少约38%,仅为160nA(Typ.)。这不仅可延长由内置电池供电的电子货架标签等应用的使用寿命,还有助于延长配备充电电池的智能手机等应用的续航时间。另外,在-40℃~+105℃的工作温度范围内,静态电流几乎不变,因此即使在火灾报警器和环境传感器等外部温度会发生变化的环境中,也能稳定地省电运行。

不仅如此,输入失调电压*1比普通低静态电流运算放大器低45%,最大仅为0.55mV(Ta=25℃),并且保证输入失调电压温漂*2最大仅为7µV/℃,可高精度地放大传感器信号。其电源电压范围宽达1.7V~5.5V,而且还支持轨到轨输入输出*3,因此适用于各种消费电子和工业设备应用。新产品还符合“AEC-Q100”汽车电子产品可靠性标准,即使在车内等严苛条件下,也能在不影响功能性的前提下稳定运行。


为了加快LMR1901YG-M的应用,在ROHM官网上还免费提供电路设计所需的各种技术资料和仿真用的SPICE模型等资源,而且还支持使用ROHM Solution Simulator*4

新产品已经以月产100万个的规模投入量产(样品价格600日元/个,不含税)。前道工序的生产基地为ROHM Hamamatsu Co., Ltd.(日本滨松市),后道工序的生产基地为ROHM Electronics Philippines, Inc.(菲律宾)。另外,相应的产品也已开始电商销售,从Ameya360等电商平台均可购买。

未来,ROHM将继续利用自有的超低静态电流技术,追求进一步降低运算放大器的功耗。此外,ROHM将持续致力于改进运算放大器在低噪声、低失调电压、节能和扩大电源电压范围等方面的性能,并通过提高应用产品的控制精度为解决社会课题贡献力量。

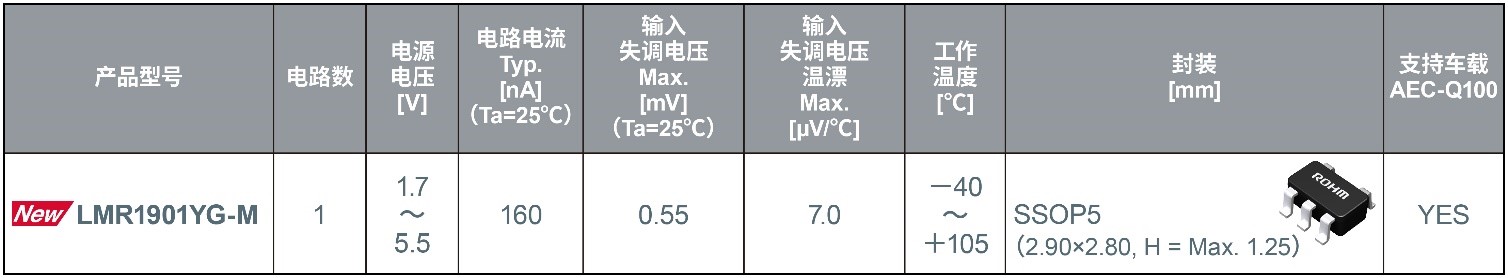

<产品阵容>

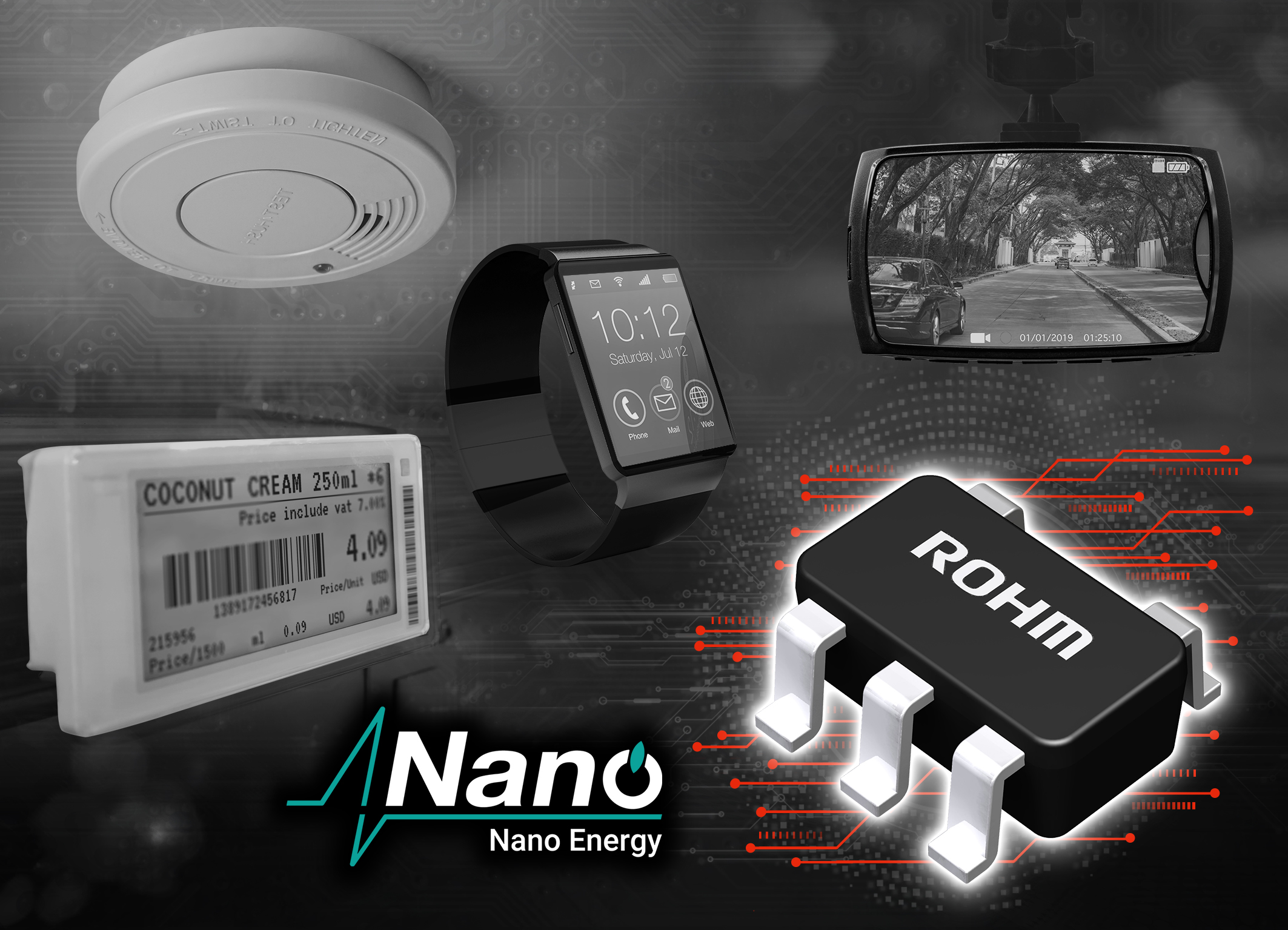

<应用示例>

・消费电子:智能手机、智能手表、可穿戴设备、火灾报警器、人体感应传感器等

・工业设备:电子货架标签、便携式计量仪器、数据记录仪、各种物联网设备用的环境传感器等

・车载设备:汽车防盗装置用的传感器、行车记录仪等

<电商销售信息>


开始销售时间:2024年2月

网售平台:Ameya360

新产品在其他电商平台也将逐步发售。

・产品信息

产品型号:LMR1901YG-M

<关于Nano Energy™>


Nano Energy™是利用ROHM的垂直统合型生产体制,通过融合“电路设计”、“布局”和“工艺”三大模拟技术优势而确立的、实现了纳安(nA)级电路电流的超低静态电流技术。

该技术不仅可以延长电池供电的物联网设备和移动设备的续航时间,还有助于不希望增加功耗的工业设备和车载设备高效运行。

https://www.rohm.com.cn/support/nano

Nano Energy™ROHM Co., Ltd.的商标或注册商标。

<术语解说>

*1) 输入失调电压

运算放大器输入引脚间产生的误差电压称为“输入失调电压”。

*2) 输入失调电压温漂

输入失调电压随着温度的升降而变化称为“输入失调电压温漂”,可以说,这种变化量越小,运算放大器的精度越高。在运算放大器内自动校正输入失调电压温漂的产品称为“零漂移运算放大器”。

*3) Rail to Rail输入输出

运算放大器的输入和输出的电压可以对应到所供给的电源电压范围的电路形式。此时的电源电压称为“Rail”。

*4) ROHM Solution Simulator

在ROHM官网上运行的免费电路仿真工具。从元器件选型和元器件单品验证到系统级的运行验证,均可通过该仿真工具来实现。

https://www.rohm.com.cn/solution-simulator
