不受温度变化影响,高精度放大传感器信号!ROHM开发出零漂移运算放大器“LMR1002F-LB”

具有输入失调电压9μV、温度漂移0.05µV/℃的出色性能,有助于工业设备等应用实现高精度控制

全球知名半导体制造商ROHM(总部位于日本京都市)面向工业设备和消费电子设备领域,开发出将输入失调电压*1和输入失调电压温漂*2降至超低水平的零漂移运算放大器“LMR1002F-LB”。作为可高精度放大各种计量设备中的传感器输出信号的运算放大器,新产品非常适用于功率控制逆变器等的电流测量用途以及温度、压力、流量和气体检测等用途。


为了实现可持续发展的社会,车载和工业设备的功能不断增加,性能日益提升,应用产品的控制精度越来越高。在这种背景下,为了对温度、压力和二氧化碳等气体浓度进行检测并形成数据,使用传感器进行环境监测的应用增加。然而,传感器的信号很微小,需要通过运算放大器进行放大,比如用失调电压为1mV的通用运算放大器将传感器信号放大1000倍时,失调电压也同样会变为1,000倍,因此运算放大器输出的信号将会产生1V1,000mV)的电压误差。另外还有一个问题,输入失调电压温漂会随着温度和时间的推移而变化,而这种温漂很难在应用产品端进行校正。对此,ROHM利用多年来积累的模拟电路技术优势,开发出可以解决这些课题的零漂移运算放大器。

新产品是采用斩波方式*3ROHM首款零漂移运算放大器。以往低失调电压运算放大器的输入失调电压最高为150µV,而新产品的输入失调电压最高仅为9µV,降幅达94%。这将不再需要调整输入失调电压所需的外围元器件和软件,有助于减少设计工时和降低成本。另外,在-40℃~+125℃的工作温度范围内,输入失调电压温漂最大仅为0.05µV/℃,是ROHM运算放大器中温漂最低的产品。由于新产品可以在不受温度等环境变化影响的前提下准确地放大传感器信号,因此有助于对工厂中运行的工业设备等进行高精度控制。其电源电压范围宽达2.7V5.5V,而且还支持轨到轨输入输出*4,因此适用于众多工业设备应用。

新产品已于202311月开始以月产100万个的规模投入量产(样品价格1,100日元/个,不含税)。前道工序的生产基地为ROHM Hamamatsu Co., Ltd.(日本滨松市),后道工序的生产基地为ROHM Electronics Philippines, Inc.(菲律宾)。另外,新产品已经开始通过电商进行销售,通过Ameya360SekormRight IC等电商平台均可购买。

未来,ROHM将致力于提高零漂移运算放大器的性能,并继续扩大产品阵容。同时,将持续致力于改进运算放大器在低噪声、低失调电压、节能和扩大电源电压范围等方面的性能,满足车载和工业设备市场的需求,并通过提高应用产品的控制精度来助力解决社会课题。

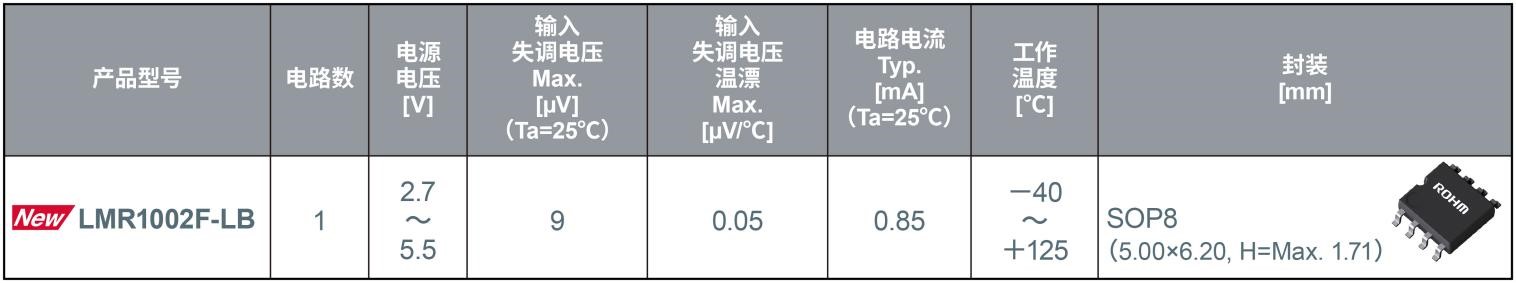

<产品阵容>


<应用示例>

・工业设备:功率控制逆变器、光伏逆变器、蓄电池监控、压力计、流量计、温控器、气体检测等

・消费电子:冰箱、洗衣机、空调等

<电商销售信息>

开始销售时间:2024年1月

网售平台:Ameya360SekormRight IC

新产品在其他电商平台也将逐步发售。

・产品信息

产品型号:LMR1002F-LB


<术语解说>

*1) 输入失调电压

运算放大器输入引脚间产生的误差电压称为“输入失调电压”。

*2) 输入失调电压温漂

输入失调电压随着温度的升降而变化称为“输入失调电压温漂”,可以说,这种变化量越小,运算放大器的精度越高。在运算放大器内自动校正输入失调电压温漂的产品称为“零漂移运算放大器”。

*3) 斩波方式

一种检测运算放大器内部产生的失调电压,并通过数字电路的控制进行自动校正的电路方式。通过使用电压-电流变换电路对积蓄在电路内的静电容量中的偏置电压进行反馈,以消除失调电压。

*4) Rail to Rail输入输出

运算放大器的输入和输出电压可以对应到所供给的电源电压范围的一种电路形式。此时的电源电压称为“Rail”。

【关于罗姆(ROHM)】

罗姆(ROHM)成立于1958年,由起初的主要产品-电阻器的生产开始,历经半个多世纪的发展,已成为世界知名的半导体厂商。罗姆的企业理念是:“我们始终将产品质量放在第一位。无论遇到多大的困难,都将为国内外用户源源不断地提供大量优质产品,并为文化的进步与提高作出贡献”。

罗姆的生产、销售、研发网络分布于世界各地。产品涉及多个领域,其中包括IC、分立式元器件、光学元器件、无源元器件、功率元器件、模块等。在世界电子行业中,罗姆的众多高品质产品得到了市场的许可和赞许,成为系统IC和先进半导体技术方面的主导企业。

【关于罗姆(ROHM)在中国的业务发展】

销售网点:起初于1974年成立了罗姆半导体香港有限公司。在1999年成立了罗姆半导体(上海)有限公司, 2006年成立了罗姆半导体(深圳)有限公司,2018年成立了罗姆半导体(北京)有限公司。为了迅速且准确应对不断扩大的中国市场的要求,罗姆在中国构建了与总部同样的集开发、销售、制造于一体的垂直整合体制。作为罗姆的特色,积极开展“密切贴近客户”的销售活动,力求向客户提供周到的服务。目前在中国共设有20处销售网点,其中包括香港、上海、深圳、北京这4家销售公司以及其16家分公司(分公司:大连、天津、青岛、南京、合肥、苏州、杭州、宁波、西安、武汉、东莞、广州、厦门、珠海、重庆、福州)。并且,正在逐步扩大分销网络。

技术中心:在上海和深圳设有技术中心和QA中心,在北京设有华北技术中心,提供技术和品质支持。技术中心配备精通各类市场的开发和设计支持人员,可以从软件到硬件以综合解决方案的形式,针对客户需求进行技术提案。并且,当产品发生不良情况时,QA中心会在24小时以内对申诉做出答复。

生产基地:1993年在天津(罗姆半导体(中国)有限公司)和大连(罗姆电子大连有限公司)分别建立了生产工厂。在天津进行二极管、LED、激光二极管、LED显示器和光学传感器的生产,在大连进行电源模块、热敏打印头、接触式图像传感器、光学传感器的生产,作为罗姆的主力生产基地,源源不断地向中国国内外提供高品质产品。

社会贡献:罗姆还致力于与国内外众多研究机关和企业加强合作,积极推进产学研联合的研发活动。2006年与清华大学签订了产学联合框架协议,积极地展开关于电子元器件先进技术开发的产学联合。2008年,在清华大学内捐资建设“清华-罗姆电子工程馆”,并已于2011年4月竣工。2012年,在清华大学设立了“清华-罗姆联合研究中心”,从事光学元器件、通信广播、生物芯片、SiC功率器件应用、非挥发处理器芯片、传感器和传感器网络技术(结构设施健康监测)、人工智能(机器健康检测)等联合研究项目。除清华大学之外,罗姆还与国内多家知名高校进行产学合作,不断结出丰硕成果。

罗姆将以长年不断积累起来的技术力量和高品质以及可靠性为基础,通过集开发、生产、销售为一体的扎实的技术支持、客户服务体制,与客户构筑坚实的合作关系,作为扎根中国的企业,为提高客户产品实力、客户业务发展以及中国的节能环保事业做出积极贡献。
