NMH1000磁控开关激发无限可能

作者:Will Abdeh


传感器从环境收集关键数据,这些数据几乎可以转化为各个行业的有用洞察。但由于传感器的能力、可靠性和创新水平不同,能够提供的体验也不同。我们最近发布了NMH1000磁控开关,旨在满足当今的市场需求。它是一种罕见的磁控传感器,可取代不适合恶劣环境的传统笨重机械开关。在开发中使用NHM1000有三大原因,包括其具有独特的功能、灵活的应用和轻松注册的能力。

NMH1000的显著特点

NMH1000对穿过上下表面的垂直磁场最为敏感。此输入的磁场范围从地球背景到最大BGMAX。输入的处理由可配置状态机、输入的模压转换以及比较等功能块实现,以生成线性连续定位的输出。

传感器检测磁场的缺失,并在与预设阈值比较时输出高磁场状态或低磁场状态。该传感器可在低至1.2V的电源电压下工作,从而确保使用期限更长和超低功耗(1Hz采样率典型值为75nA)。它包含小型DFN封装,易于集成到超小区域。NMH1000还支持两种操作模式:独立模式和I2C用户模式。在独立模式下,传感器与其主机的接口非常简单,而 I2C用户模式则提供更复杂的接口来提取其他功能。

NMH1000的用例

NMH1000传感器的关键差异化优势在于其灵活性。它可用于医疗、工业、消费电子和智能家居应用。其中包括动态血糖监测系统(CGM)、智能吸入器等给药设备、电子唤醒系统、防篡改计量表等天然气和水用量应用、簧片开关更换和警报系统。此传感器可以为其中一些应用带来新体验。例如,在烟雾探测器遥不可及且没有简单方法来测试其功能的情况下,使用NHM1000非常方便。在这种情况下,传感器可以与伸缩磁铁一起使用,从地面进行测试。这可以通过将磁铁放置在烟雾探测器附近以使其进入测试模式来完成。

NMH1000的另一个有趣用例是笔记本电脑电源控制。在此用例中,磁铁位于笔记本电脑显示器上,NMH1000位于键盘上。当电脑盖放下时,磁铁靠近NMH1000,因此其输出状态将改变。这将通知控制器关闭显示器并禁用键盘。当电脑盖打开时,磁铁消失,NHM1000会再次改变状态,告诉系统打开显示器和键盘。

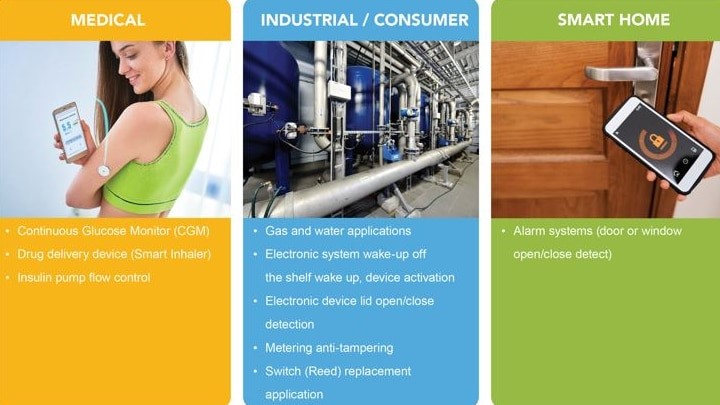

恩智浦NMH1000磁控开关的一些应用列表

通过NMH1000 Freedom Shield评估板轻松接入

我们开发了NMH1000 Freedom Shield评估板,帮助客户评估NMH1000并迅速启动开发。该板可以通过Arduino接头轻松连接到恩智浦Freedom MCU板进行评估。它具有所有必要的接头、跳线和信号测试点,可迅速评估NMH1000磁控传感器。

用户可以连接两块板来评估NMH1000磁控传感器。这可以通过使用恩智浦组件库的终端程序或独立模式用例来实现。这些评估板提供了一种直观的方式,可以在传感器的独立模式和I²C接口之间切换,通过选择跳线进行通信。同时,它们提供通常用于评估的测试点。

详细了解我们的NMH1000磁控开关,并了解它如何满足您的需求。

作者:


Will Abdeh

恩智浦半导体传感器产品经理

Will Abdeh是恩智浦半导体传感器产品经理。Will在产品管理、技术营销和销售使能方面拥有超过七年的经验。Will拥有亚利桑那州立大学Ira A. Fulton工程学院的MSE学位。
