东芝推出检测电子设备温升的简单解决方案Thermoflagger

东芝电子元件及存储装置株式会社（“东芝”）今日宣布，推出过温检测IC Thermoflagger^TM系列的首两款产品：“TCTH021BE” 当检测到异常状态时，FLAG信号不带锁存功能,“TCTH022BE”FLAG信号检测带锁存功能。它们利用正温度系数（PTC）热敏电阻在简单的电路配置中检测电子设备内部的温升。该产品于今日开始支持批量出货。

为了使电子设备按规定运行，其半导体和电子元件必须在设计参数范围内工作。温度是一个关键参数，特别是当内部温度高于设计时的假设温度时。这可能是在安全性和可靠性方面的一个主要问题，因此需要过温监测解决方案来检测任何的温升。

新款Thermoflagger^TM IC与PTC热敏电阻结合使用，可根据温度改变电阻值进行监测。它们可检测放置在热源附近的PTC热敏电阻的电阻值变化，并输出FLAG信号以显示过温。串联PTC热敏电阻可实现多个位置的过温检测。

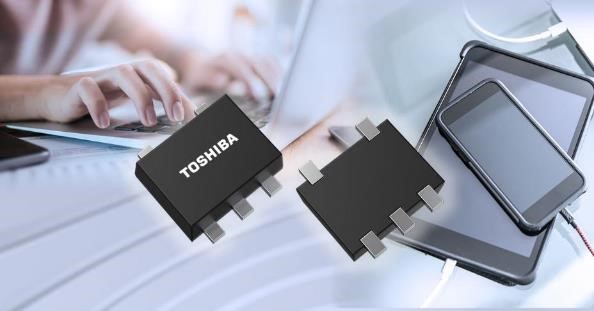

新款IC采用小型标准SOT-553封装（东芝的封装名称：ESV），电流消耗低至11.3μA（典型值）。

采用新款IC的参考设计“过温检测IC Thermoflagger™的应用电路”现已发布。

Thermoflagger^TM IC允许用户为整个电子产品轻松配置过温检测系统，并助力实现尺寸和功耗的双重改善。东芝将继续开发具有各种功能的Thermoflagger^TM IC。

图1：Thermoflagger^TM过温保护解决方案

图2：Thermoflagger^TM TCTH021BE的电路板样品

应用

-    移动设备（笔记本电脑等）

-    家用电器

-    工业设备等

特性

-    配置简单，可与PTC热敏电阻结合使用

-    通过串联PTC热敏电阻可同时在多个点进行过温监测

-    低功耗：IDD10U＝11.3μA（典型值）

-    小型标准封装：SOT-553（ESV）

-    可选PTCO输出电流：IPTCO＝10μA（典型值）

-    高PTCO输出电流精度：±8%（V_DD＝3.3V，25℃）

-    FLAG信号输出（PTCGOOD）

主要规格

（除非另有说明，Tj＝25℃）

器件型号			TCTH021BE	TCTH022BE
封装	名称		SOT-553（ESV）
	尺寸典型值（mm）		1.6×1.6，厚度＝0.55
工作范围	供电电压VDD（V）		1.7~5.5
	工作温度Topr（°C）		-40至125
电气特性	PTCO输出电流IPTCO（μA）	典型值	10
	检测电压VDET（V）	典型值	0.50
	电流消耗IDD10U（μA）	典型值	11.3
	UVLO电压VUVLO（V）	典型值	1.5
FLAG信号输出PTCGOOD			漏极开路类型
检测到异常状态时，是否具有FLAG信号锁存功能			否	是
库存查询与购买			在线购买	在线购买

如需了解有关新产品的更多信息，请访问以下网址：

TCTH021BE

https://toshiba-semicon-storage.com/cn/semiconductor/product/linear-ics/detail.TCTH021BE.html

TCTH022BE

https://toshiba-semicon-storage.com/cn/semiconductor/product/linear-ics/detail.TCTH022BE.html

如需了解有关东芝Thermoflagger^TM的更多信息，请访问以下网址：

Thermoflagger^TM

https://toshiba-semicon-storage.com/cn/semiconductor/product/linear-ics/over-temperature-detection-ic-thermoflagger.html

如需了解有关使用东芝Thermoflagger^TM解决方案的建议的更多信息，请访问以下网址：

固态硬盘

https://toshiba-semicon-storage.com/cn/semiconductor/application/solid-state-drive.html

服务器

https://toshiba-semicon-storage.com/cn/semiconductor/application/server.html

平板电脑设备

https://toshiba-semicon-storage.com/cn/semiconductor/application/tablet-device.html

如需了解有关新产品在线分销商网站的供货情况，请访问：

TCTH021BE

https://toshiba-semicon-storage.com/cn/semiconductor/where-to-buy/stockcheck.TCTH021BE.html

TCTH022BE

https://toshiba-semicon-storage.com/cn/semiconductor/where-to-buy/stockcheck.TCTH022BE.html
