Vishay推出汽车级微型铝电解电容器,提高系统设计灵活性并节省电路板空间

器件符合AEC-Q200标准,纹波电流比上一代解决方案提高54 %,并减小了外形尺寸

日前,Vishay Intertechnology, Inc.(NYSE 股市代号:VSH)宣布,推出新系列低阻抗、汽车级微型铝电解电容器---172 RLX,性能高于上一代解决方案,并减小了外形尺寸。Vishay BCcomponents 172 RLX系列电容器纹波电流高达4.9 A,可在+105 °C高温下工作,使用寿命长达10000时,10 mm x 12 mm到18 mm x 40 mm提供14种外形尺寸规格。


与上一代解决方案相比,日前发布的电容器符合AEC-Q200标准,外形尺寸更小,给定封装和电压器件阻抗更低,容量更高,相同额定电容-电压(CV)下,纹波电流提高54%。例如,上一代解决方案1000 mF / 10 V额定CV器件采用10 mm x 16 mm封装,纹波电流为1100 mA,172 RLX系列电容器采用10 mm x 12 mm封装,纹波电流达1700 mA。因此,设计人员可以使用更少的元器件,提高设计灵活性并节省电路板空间。

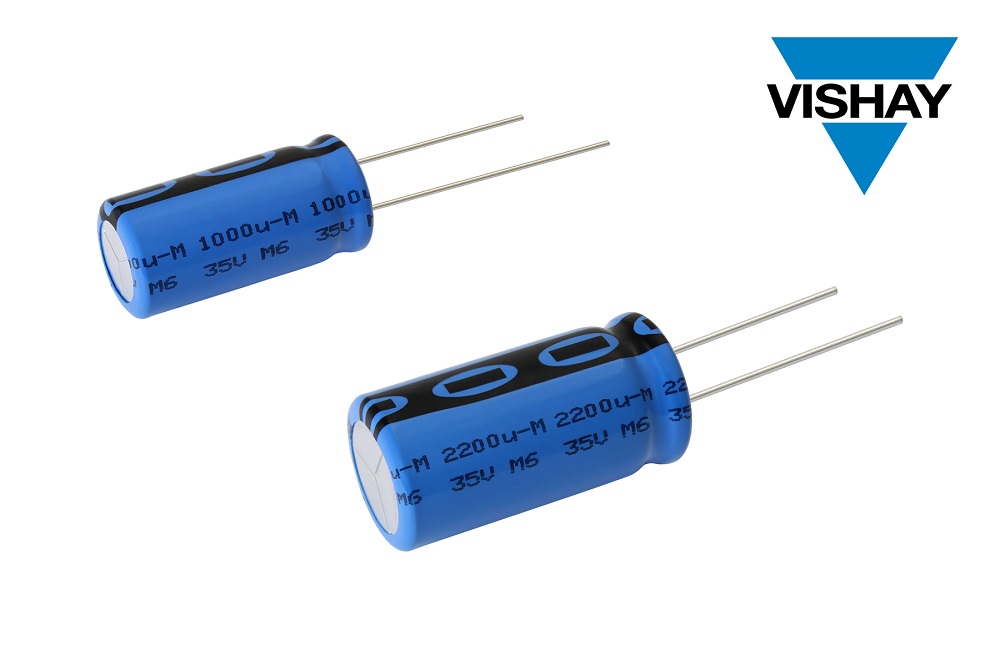

172 RLX系列电容器采用径向引线,蓝色套筒绝缘的圆柱形铝外壳,带有减压装置,额定电压高达50 V,容量为150 µF15 000 µF+20 °C条件下阻抗低至0.011 W。电容器具有防充放电功能。

作为采用非固态电解质的极化铝电解电容器,这些符合RoHS标准的器件适合用于工业、汽车、通信、音频-视频、电子数据处理(EDP)应用中开关电源、DC/DC转换器、电机驱动、控制单元的平滑、滤波和缓冲。

器件规格表:

系列

172 RLX

外形尺寸 (直径 x 长度,单位mm)

10 x 12~18 x 40

容量范围

150 µF~15 000 µF

公差

± 20 %

额定电压

10 V~50 V

温度范围

-40 °C~+105 °C

+105 °C条件下使用寿命

4000小时~10 000小时

纹波电流

1280 mA~4960 mA

100 kHz最大阻抗

0.011 Ω~0.073 Ω (@ +20 °C);

0.033 Ω~0.220 Ω (@ -10 °C);

1.7 Ω~11.0 Ω (@ -40 °C)

气候类别 IEC 60068

-40 / 105 / 56

172 RLX系列电容器现可提供样品并已实现量产,供货周期为八周。
