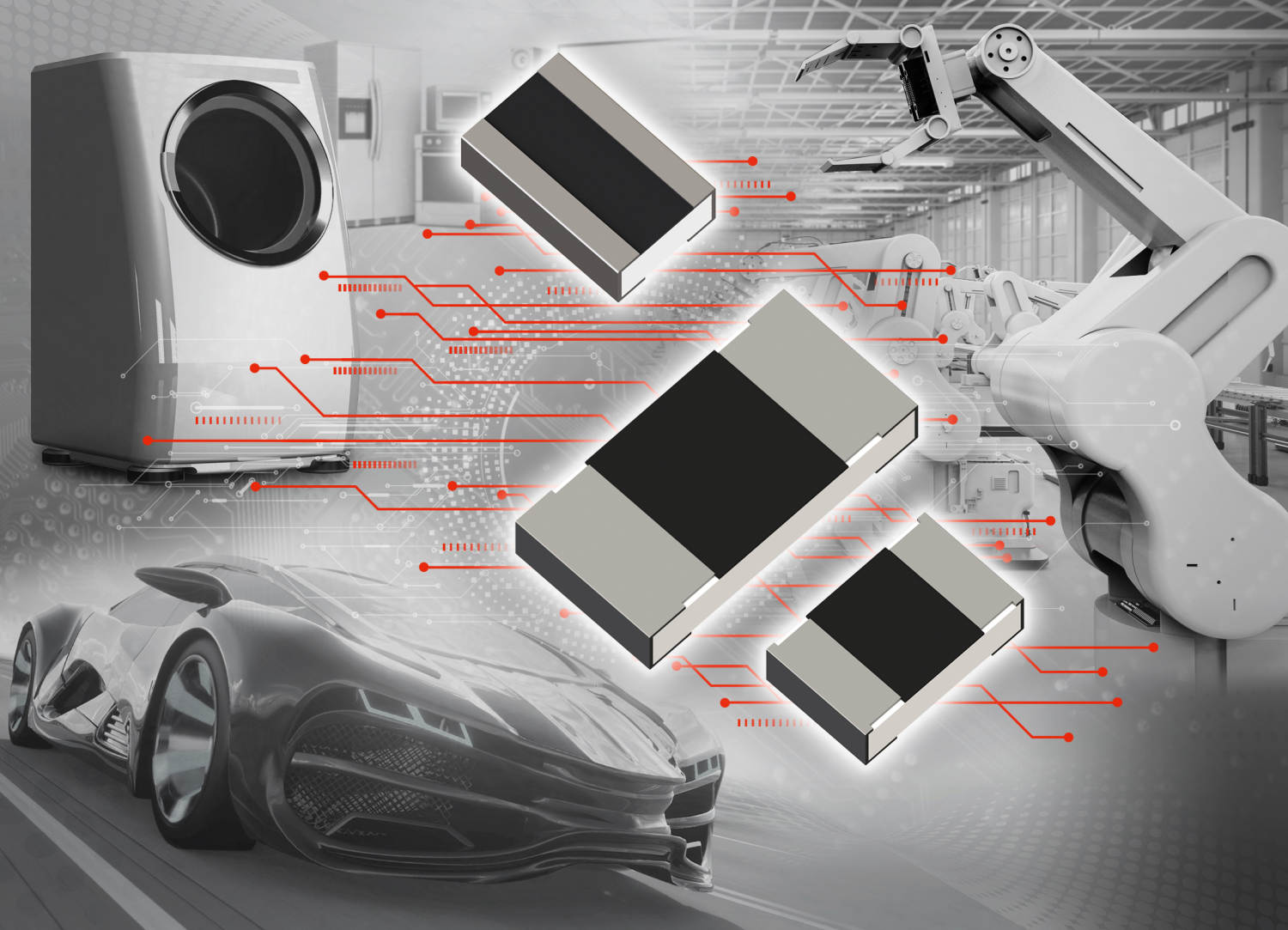

有助于各种应用产品的小型化!ROHM开发出以1220尺寸达到1W业界超高额定功率的分流电阻器“LTR10L”

“MCR系列通用型分流电阻器的两款机型也已更新,产品阵容更强大

全球知名半导体制造商ROHM(总部位于日本京都市)面向车载设备、工业设备和消费电子设备等广泛的应用领域,开发出“LTR系列”的长边电极型分流电阻器“LTR10L”,同时,“MCR系列”通用型分流电阻器中的两款机型也已更新为“MCR10L”和“MCR18L”,产品阵容得到进一步强化。


近年来,不仅在移动设备和电动汽车等电池驱动的应用领域,即使是在插座电源供电的消费电子和工业设备领域,都为了节能而要求产品高效率工作。而应用产品要实现高效率工作,很重要的一点是要能准确地检测电流和电压等各种参数,以使每个元器件都能以最佳状态工作,这就对负责检测电流的分流电阻器提出了高可靠性和高精度检测的要求。此外,由于各种应用产品的电路板安装密度越来越高,其制造商对更小型的分流电阻器需求高涨。针对这些市场需求,新的LTR10L以1220的小尺寸实现了业界超高的额定功率和TCR(电阻温度系数)*1,小型化和高可靠性优势兼备。

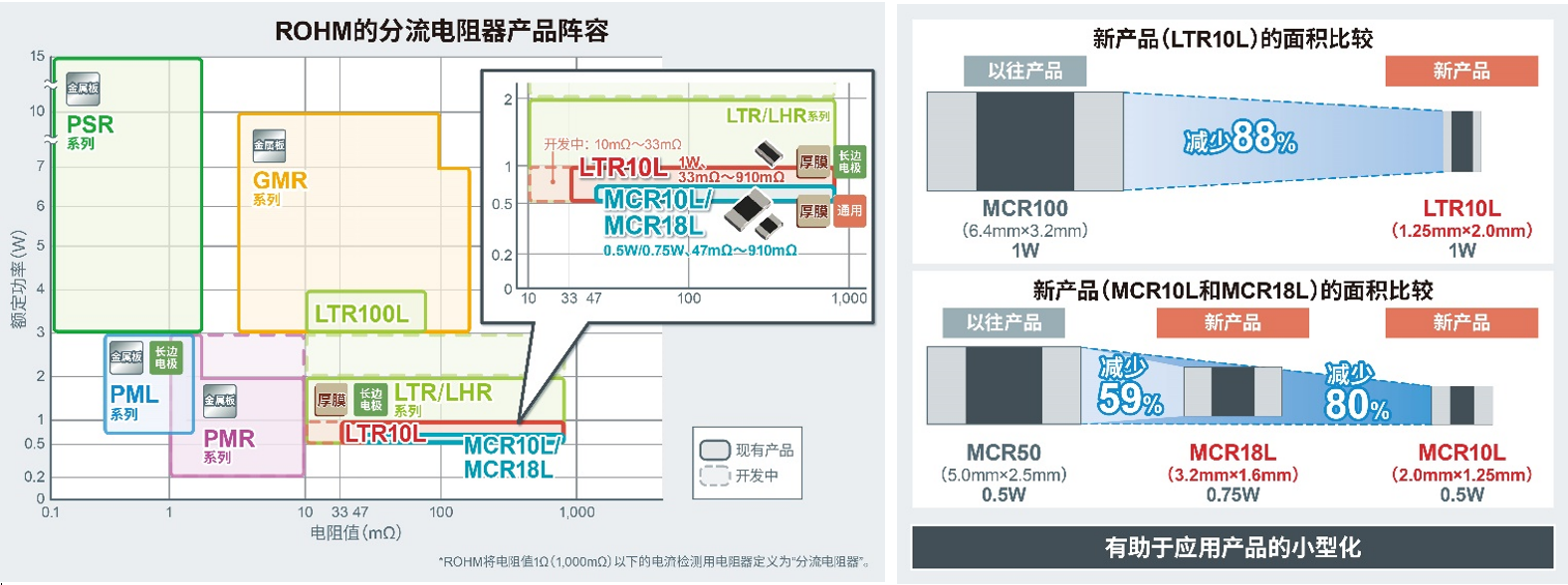

LTR10L通过改良电阻体材料并适用引脚温度降额*2,在1220尺寸(1.25mm×2.0mm)的分流电阻器中,实现了业界超高的1W额定功率,面积相比以往产品减少了88%。另外,除了在产品阵容中增加了阻值容差±0.5%级的高精度产品外,还实现了业内出色的TCR和抗硫化性能,适用于车载LED前照灯等要求高精度电流检测和长期具备高可靠性的应用,以及通信基站电源等对耐环境性能要求高的应用。除此之外,MCR10L和MCR18L是“MCR系列”通用型分流电阻器,是将以往产品MCR10和MCR18的器件结构和材料改进后的机型。与同等尺寸的以往产品相比,MCR10L的额定功率达0.5W(2倍),MCR18L的额定功率达0.75W(3倍)。新产品的额定功率都比以往产品高,并且能以更小的尺寸实现同等性能,因此有助于应用产品的小型化。

新产品“LTR10L”已于从2022年9月开始以月产300万个的规模投入量产(样品价格150日元/个,不含税)。此外,“MCR10L”和“MCR18L”也已于2022年8月开始以月产300万个的规模投入量产(样品价格70日元/个,不含税)。这些新产品的前后期工序生产基地均为ROHM Electronics Philippines, Inc.(菲律宾)。另外,包括新产品在内的LTR系列和MCR系列的样品,均可以通过电商平台Ameya360,Right IC购买,一枚起售(具体机型见文末)。

今后,在公司的创业产品——电阻器领域,罗姆将继续扩大产品阵容,助力应用产品的小型化和可靠性提升,并努力确保产品的长期稳定供应。


<LTR10L的产品阵容和特点>

●LTR10L的特点

LTR10L在1220尺寸(1.25mm×2.0mm)产品中达到了业界超高的1W额定功率。不仅实现了业内出色的TCR,还使产品阵容中新增了阻值容差±0.5%级的高精度产品(D级产品)。除此之外,还实现了出色的抗硫化性能,因此适用于通信基站等在严苛的户外环境中始终运行的、要求长期具备高可靠性的应用,以及汽车动力总成系统等高度关注尾气造成的硫化问题的应用。

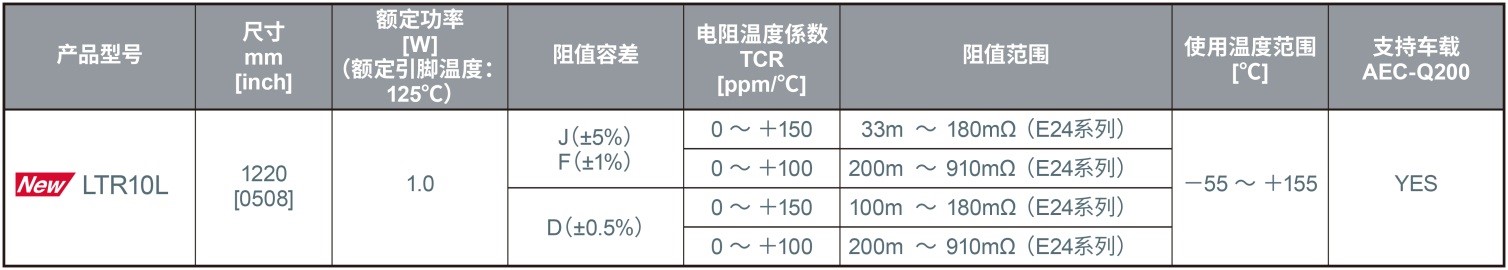

●LTR10L的产品阵容


<MCR10L、MCR18L的产品阵容和特点>

●MCR10L和MCR18L的特点

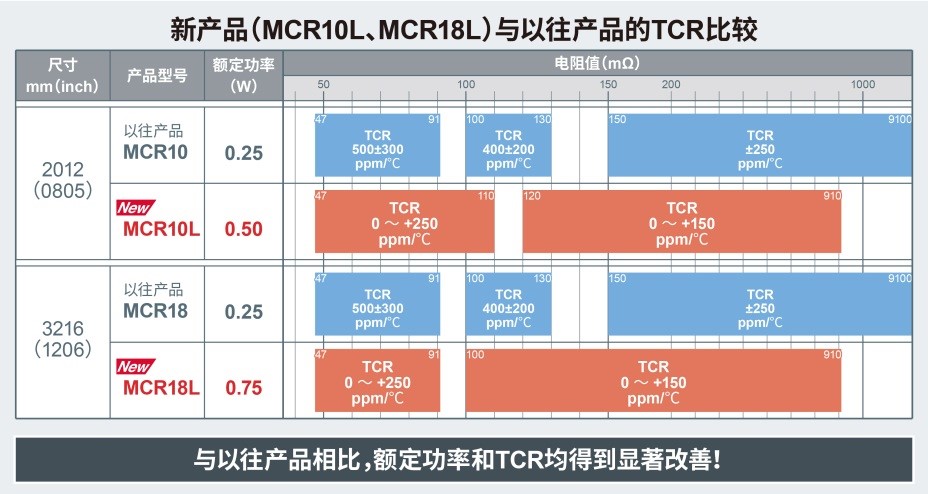

   MCR10L(额定功率0.5W)和MCR18L(额定功率0.75W)是MCR系列通用型低阻值机型。以往产品MCR10和MCR18的额定功率都是0.25W,相比之下,额定功率均已显著提升,TCR也得以改善。另外,此次产品更新旨在提高产品的性能,不仅改进了器件结构,还对材料进行了改良,未来可以稳定供应。

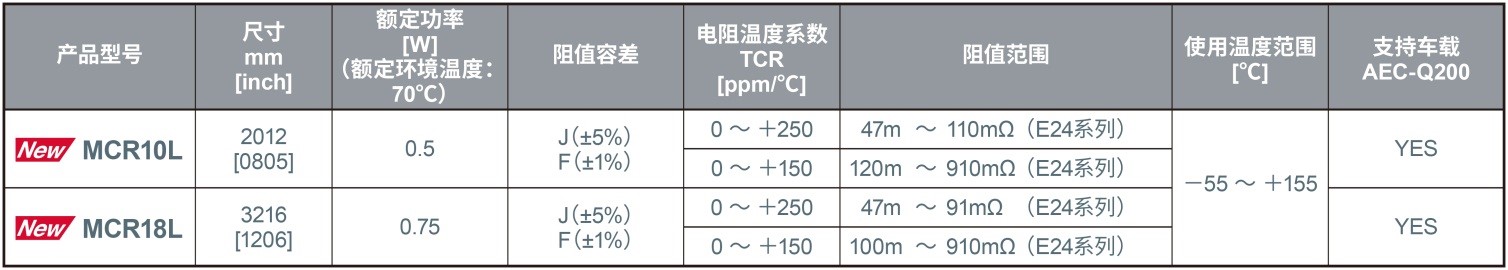

●MCR10L和MCR18L的产品阵容


<应用示例>

适用于车载设备、工业设备、消费电子设备等领域,可用于电机、电池、液晶相关等需要电流检测的各种电路。

<电商销售信息>

电商平台:Ameya360Right IC

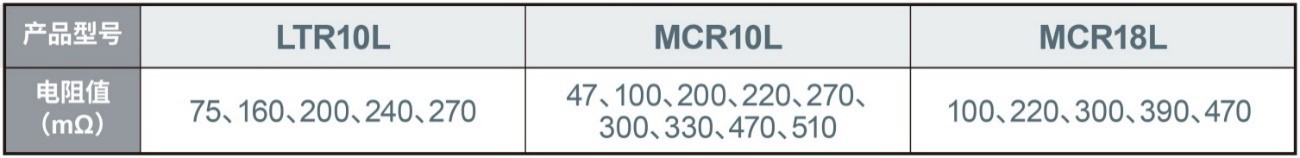

三款新产品现已发售,可选电阻值(单位均为mΩ)如下。另外,在售产品的电阻值预计会随时添加。



电阻值搜索页面

在购买样品时,可在产品页面上按系列名或电阻值搜索并购买样品。

https://www.rohm.com.cn/products/resistors

<术语解说>

*1)TCR(Temperature Coefficient of Resistance 的缩写)

是指“电阻温度系数”,该值越低,相对环境温度变化的电阻值变化越小,从而可抑制设备运行过程中的波动。

*2)引脚温度降额

环境温度降额以元器件的环境温度为判定标准,而引脚温度降额则以元器件的引脚温度为判定标准。
