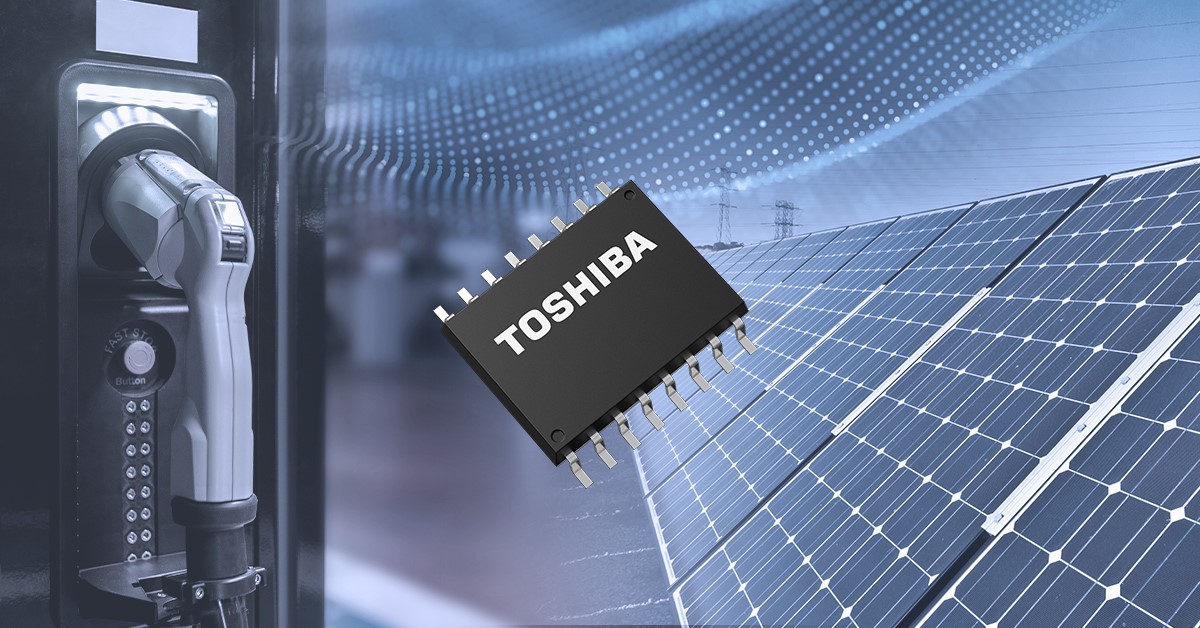

东芝推出智能栅极驱动光耦,有助于简化功率器件的外围电路设计

2022831——东芝电子元件及存储装置株式会社(“东芝”)宣布扩大其智能栅极驱动光耦产品线,推出一款输出电流为2.5A的智能栅极驱动光耦---“TLP5222”。这是一种可为MOSFET或IGBT等功率器件提供过流保护的隔离栅极驱动IC,内置保护操作自动恢复的功能。该产品于今日开始出货。


TLP5222持续监测其驱动的功率器件的漏极-源极电压(VDS)[1]或集电极-发射极电压(VCE)[2]。内置的过流检测与保护功能可检测出功率器件中因过流导致的任何VDS或VCE上升,并执行软关断。

此外,这种新型光耦还内置自动恢复功能,在触发保护操作后25.5μs(典型值)将光耦重置到正常工作状态。这简化了控制器中的序列设置。它还集成了隔离故障状态反馈功能,一旦检测出过流即可向控制器发送故障信号,同时有源米勒钳位功能可防止上下桥臂功率器件发生短路[3],帮助简化设计,并减少外部电路。

与此同时,TLP5222采用SO16L封装,可确保8mm(最小值)的爬电距离和电气间隙,适用于需要实现较高绝缘性能的设备。此外,其额定工作温度范围为-40℃至110℃,适用于恶劣温度环境下的各类应用,如光伏发电系统和不间断电源(UPS)。

该系列产品还包括TLP5212、TLP5214A和TLP5214。这三款产品不具备内置的自动恢复功能,但是通过输入LED的信号也可以将其重置回正常运行,用户可以针对具体的使用条件选择合适产品。

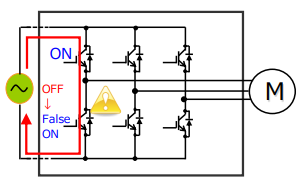

短路示例

应用:

-     MOSFET/IGBT栅极驱动

-     工业变频器和交流伺服器

-     可再生能源逆变器(光伏(PV)逆变器等)

-     开关电源(UPS等)

特性:

-    内置保护操作自动恢复功能

-    峰值输出电流额定值:IOPH/IOPL=±2.5A

-    内置过流检测、隔离故障状态反馈和有源米勒钳位等保护功能

-    采用SO16L封装,确保了8mm(最小值)的爬电距离和电气间隙

主要规格:

(除非另有说明,Ta=40℃至110℃)

器件型号

TLP5222

封装

名称

SO16L

尺寸(mm

10.3×10(典型值)

厚度:2.3(最大值)

绝对最大

额定值

工作温度Topr

-40至110

峰值输出电流IOPHIOPLA

±2.5

建议工作条件

输出侧总供电电压(VCC2VEE)(V

15至30

故障反馈IC供电电压VCC1V

2.7至5.5

电气特性

供电电流ICC2HICC2L最大值(mA

5

阈值输入电流(LHIFLH最大值(mA

6.0

DESAT阈值电压VDESAT典型值(V

6.6

开关特性

传输延迟时间tpHLtpLH最大值(ns

250

DESAT输入静音时间tDESAT(MUTE)典型值(μs

25.5

共模瞬态抑制

CMHCML最小值(kV/μs

@Ta25

CFOpen

±25

@Ta25

CF1nF

±50

隔离特性

隔离电压BVS最小值(Vrms

@Ta25

5000

库存查询与购买

在线购买

注:

[1] 适用于功率MOSFET

[2] 适用于IGBT

[3] 某些功率器件在启动上下桥臂功率器件的开关过程中,米勒电流产生噪声或引起这些功率器件故障的现象。

如需了解相关新产品的更多信息,请访问以下网址:

TLP5222

https://toshiba-semicon-storage.com/cn/semiconductor/product/optoelectronics/photorelay-mosfet-output/detail.TLP5222.html

如需了解相关东芝智能栅极驱动光耦的更多信息,请参考以下应用说明:

Smart Gate Driver Photocoupler TLP5214A/TLP5214/TLP5212/TLP5222 Application Note -Introduction-

https://toshiba-semicon-storage.com/info/docget.jsp?did=15422

Smart Gate Driver Photocoupler TLP5214A/TLP5214/TLP5212/TLP5222 Application Note Advanced edition

https://toshiba-semicon-storage.com/info/docget.jsp?did=30773

如需了解相关隔离器/固态继电器的更多信息,请访问以下网址:

隔离器/固态继电器

https://toshiba-semicon-storage.com/cn/semiconductor/product/isolators-solid-state-relays.html

如需了解相关新产品在线分销商网站的供货情况,请访问以下网址:

TLP5222

https://toshiba-semicon-storage.com/cn/semiconductor/where-to-buy/stockcheck.TLP5222.html
