Nexperia的USB4 ESD二极管件实现了保护和性能的出色平衡

基于TrEOS的保护技术可提供行业领先的插入损耗和回波损耗,有助于满足有限的系统预算要求

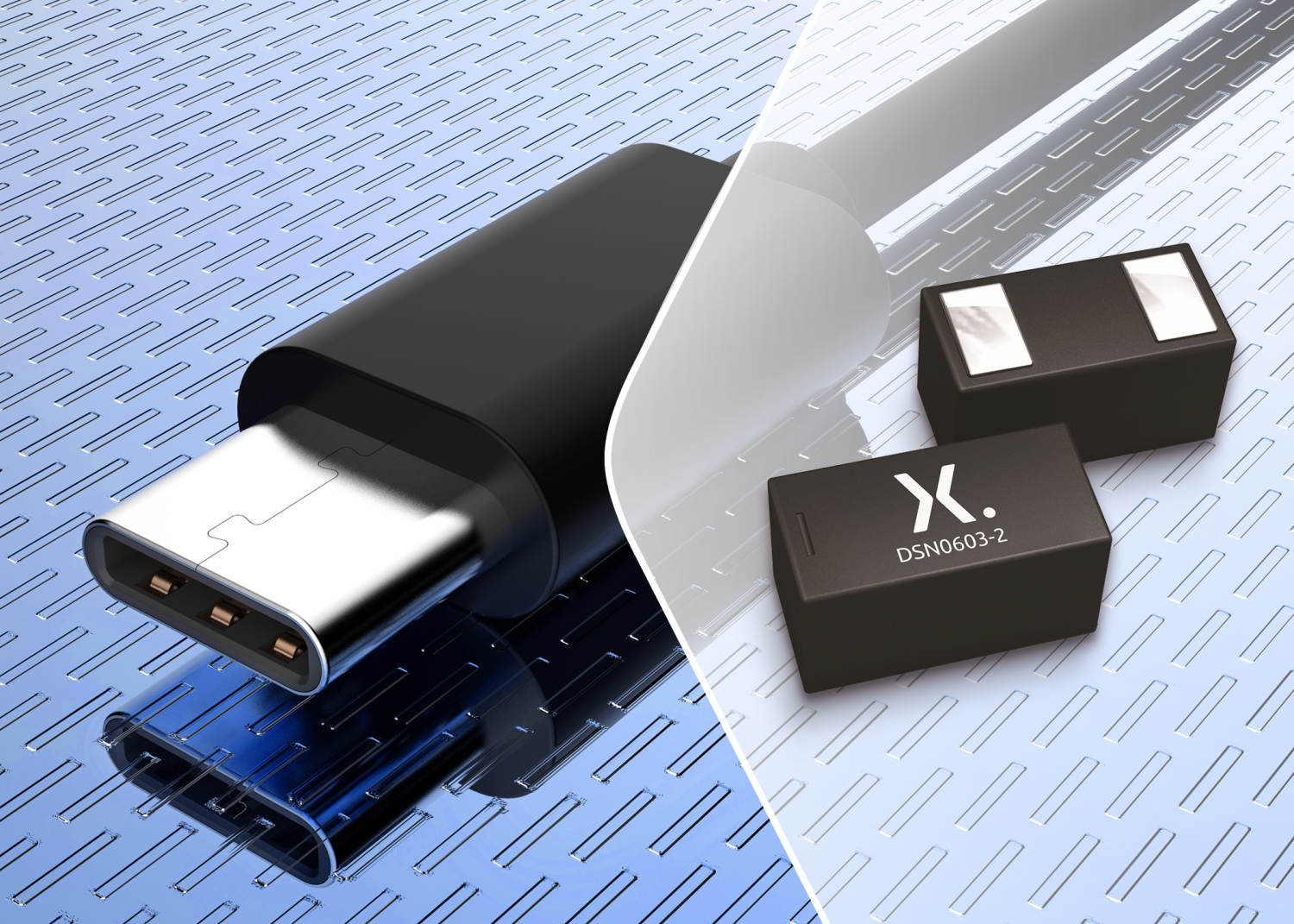

基础半导体器件领域的专家Nexperia今日宣布推出两款经优化的静电放电(ESD)保护二极管件,适用于高速数据线中的重定时器和信号中继器。PESD2V8Y1BSF专为保护USB4 (Thunderbolt)接口而设计,而PESD4V0Y1BCSF可适用于USB4以及HDMI 2.1。这两款产品均使用Nexperia的成熟TrEOS技术,集低钳位、低电容和高稳健性优势于一身。


重定时器和信号中继器是设计高速USB4接口常用的器件。它们需要电路板走线更短,从而降低寄生电感,但也会意外地降低整体系统级ESD稳健性。PESD2V8Y1BSFPESD4V0Y1BCSF较低的超快传输线路脉冲(vfTLP)峰值钳位电压,甚至低于标准I(V) TLP曲线中无明显的触发电压的USB4保护解决方案。这有助于补偿保护器件和重定时器之间减少的电感,从而提高整体系统级ESD稳健性。为达到ESD的预算损耗建议值,这两款器件均可提供超低插入损耗(10 GHz下为-0.29 dB)和回波损耗(10 GHz下为-20.6 dB)。与其他解决方案不同的是,电容不会随工作电压增加,可提供完整的RF性能直到反向截止电压。

相较于其他ESD保护二极管件,PESD2V8Y1BSF和PESD4V0Y1BCSF可直接放置在所保护器件的连接器旁边,因此可提供更大的设计灵活性。这意味着交流耦合电容也会受到保护。此外,它将大部分线路电感置于ESD保护和被保护器件之间,以优化系统的ESD性能。Nexperia高级产品经理Stefan Seider表示:“Nexperia通过提供尽可能降低ESD保护对总预算影响的器件,帮助设计工程师在预算有限的情况下,满足高速USB4数据线的插入损耗和回波损耗要求。这两款器件在优化系统级ESD稳健性和RF性能之间实现了出色的平衡。”

为了向下兼容可通过USB Type-C连接的旧接口标准(如USB3.2),PESD2V8Y1BSF设有2.8 V的反向截止电压VRWM,而PESD4V0Y1BCSF的VRWM为4 V,因此还可适用于HDMI 2.1。两款器件均使用TrEOS技术,其RF性能在动作电压范围内均不会下降。除了USB4和HDMI 2.1以外,两款器件还可用于保护PCIe和DisplayPort接口。

关于新款保护二极管件的更多信息,包括产品规范和数据手册,请访问:

https://www.nexperia.com/USB-C_ESD

https://efficiencywins.nexperia.com/efficient-products/Selecting-ESD-protection-for-USB4TM-data-lines.html

关于Nexperia

Nexperia,作为生产大批量基础半导体二极管件的专家,其产品广泛应用于全球各类电子设计。公司丰富的产品组合包括二极管、双极性晶体管、ESD保护二极管件、MOSFET二极管件、氮化镓场效应晶体管(GaN FET)以及模拟IC和逻辑ICNexperia总部位于荷兰奈梅亨,每年可交付1000多亿件产品,产品符合汽车行业的严苛标准。其产品在效率(如工艺、尺寸、功率及性能)方面获得行业广泛认可,拥有先进的小尺寸封装技术,可有效节省功耗及空间。

凭借几十年来的专业经验,Nexperia持续不断地为全球各地的优质企业提供高效的产品及服务,并在亚洲、欧洲和美国拥有超过14,000名员工。Nexperia是闻泰科技股份有限公司(600745.SS)的子公司,拥有庞大的知识产权组合,并获得了IATF 16949ISO 9001ISO 14001ISO 45001认证。
