连接SPI接口器件 - 第二部分

LEC2 Workbench系列技术博文主要关注莱迪思产品的应用开发问题。这些文章由莱迪思教育能力中心(LEC2)的FPGA设计专家撰写。LEC2是专门针对莱迪思屡获殊荣的低功耗FPGA和解决方案集合的全球官方培训服务供应商。

莱迪思CrossLink™-NX FPGA拥有丰富的特性,可加速实现高速和低速接口。本文(系列博文的第二篇)描述了使用CrossLink-NX FPGA连接基于SPI的外部组件。第一篇博文介绍了使用两个时钟域实现SPI接口。本文将介绍使用单个时钟域实现连接ADC(亚德诺半导体公司的 ADC AD7476)的SPI接口。两个案例中呈现了两种截然不同的实现接口的方法。

一个时钟域的实现方案(dac_1c

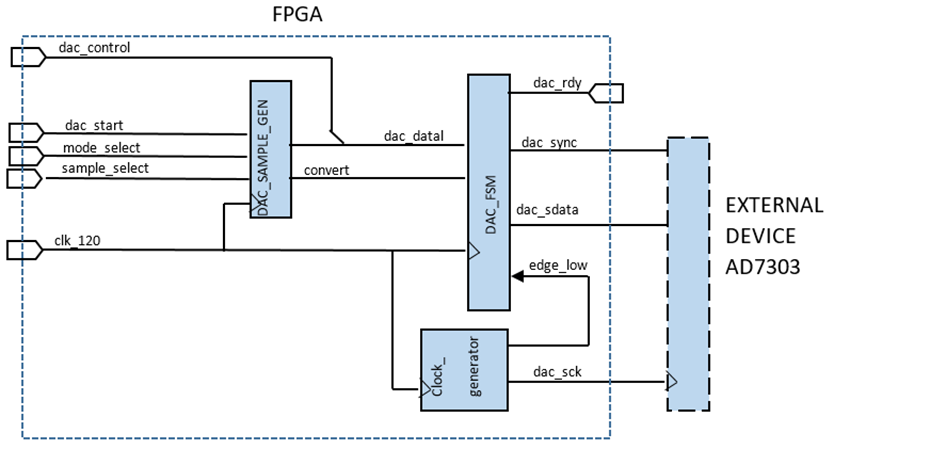

单个时钟SPI接口方案的实现如图1所示。


1:单个时钟域SPI接口的实现

单个时钟域SPI实现的思路与两个时钟域非常相似。这里为了便于演示没有使用PLL。同时,也不需要sync_stage模块。由于是单个时钟,需要clock_generator来生成dac_sck所需的时钟下降沿条件,dac_sck则用作状态机dac_fsm的触发条件。

clock_generator模块

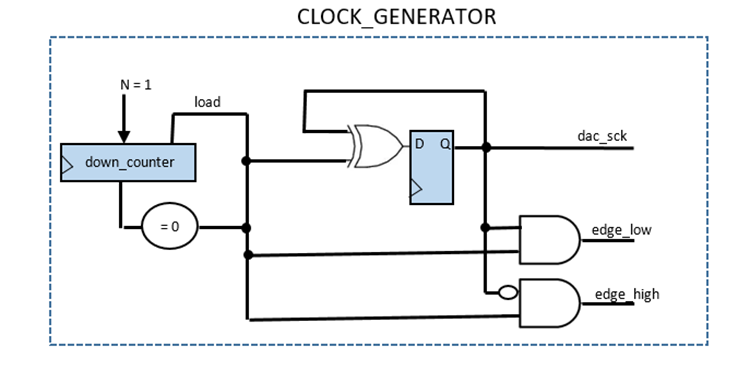

2所示的clock_generator模块产生时钟信号dac_clk以及显示dac_sck的下降沿。图 3 显示了 dac_sclk edge_low 的关系。


2clock_generator模块框图

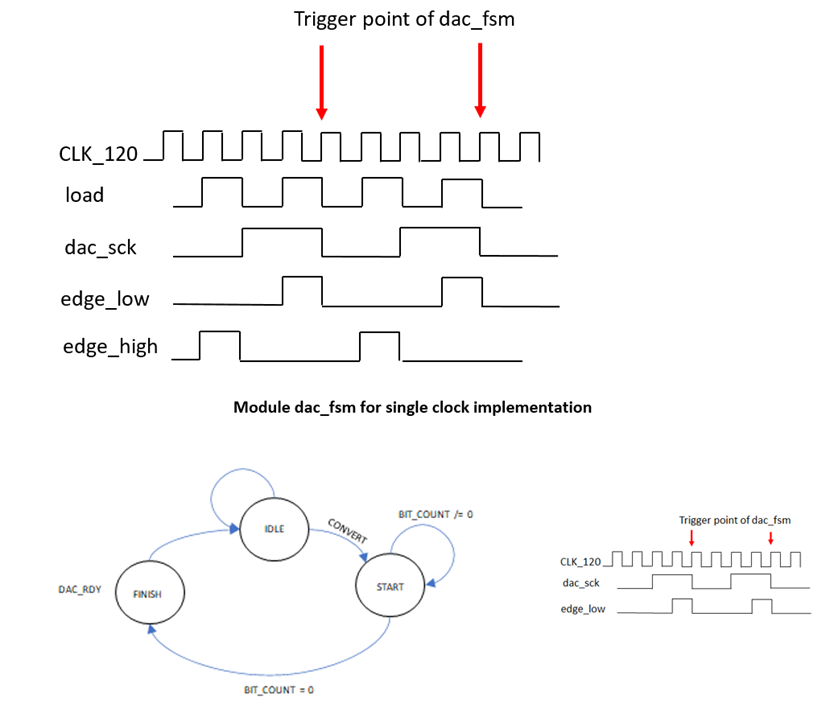

3:单个时钟域dac_fsm状态机的控制结构

在转换信号被识别后,bit_count计数器加载值15。每当edge_low生效时,串行数据在时钟信号CLK_120的上升沿输出到dac_sdata上。传输16个数据位后,dac_fsm de再次发出就绪信号并等待下一个转换信号。

约束单个时钟域解决方案的设计

1. 约束时钟CLK_120


2. 约束dac_clk

连接到dac_sck端口的时钟信号由clock_generator生成。CLK_120dac_sck之间的关系为4分频。

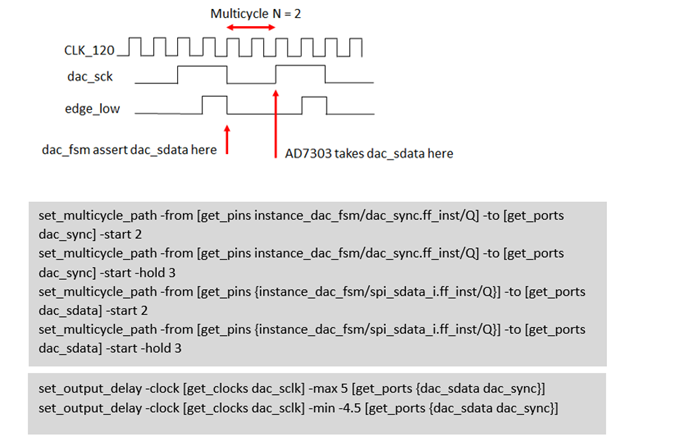

3. 约束DAC输入/FPGA输出

时间值t4t5t6描述了外部模块的setup/hold要求。这些要求使用set_output_delay约束进行描述。由于是单时钟域,因此需要多周期约束。

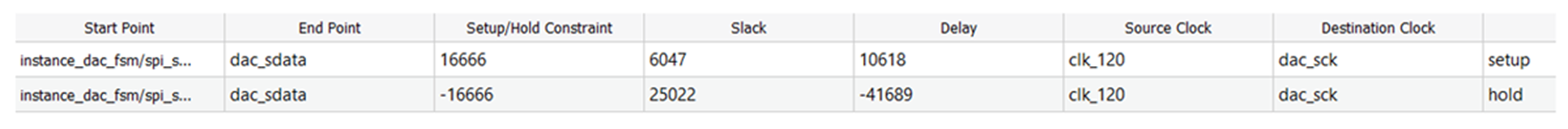

运行单个时钟域解决方案的时序分析

正如预期那样,时序分析报告在dac_sdata输出信号上显示出了相同的性能数据。


总结

单个时钟域的方法使用了单个时钟分配网络,由于不需要同步阶段与高级功能通信,因而具有设计上的优势。

该项目(dac_1c)以及两个时钟域的项目均可通过邮箱info@lec2-fpga.com索取。

Eugen Krassin是莱迪思教育能力中心(LEC2)的总裁兼创始人。
