Vishay推出车用高压厚膜片式电阻,在节省电路板空间的同时,还可减少元件数量并降低加工成本

器件通过AEC-Q200认证,工作电压达3 kV,采用20102512外形尺寸,可替代标准电阻串

日前,Vishay Intertechnology, Inc. (NYSE 股市代号:VSH)推出通过AEC-Q200认证的新系列厚膜片式电阻---RCV-AT e3,工作电压达3 kV,外形尺寸为20102512

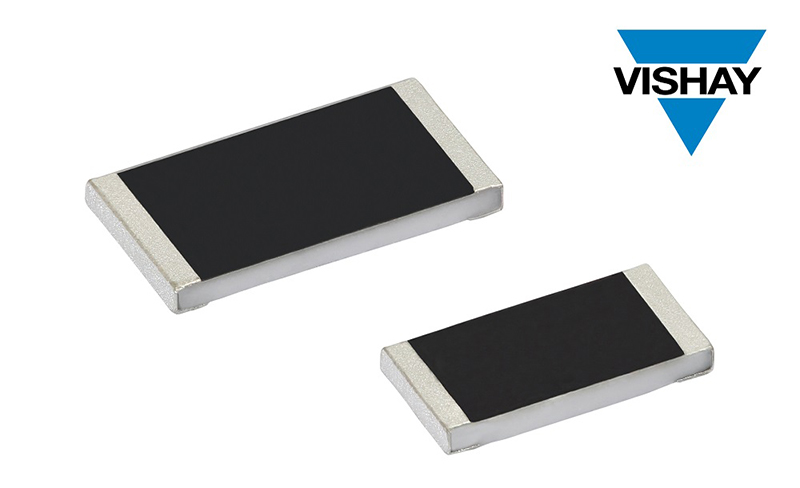

20210908_RCV_AT_e3 - 副本.jpg

Vishay Draloric RCV-AT e3系列器件工作电压高,可用来替代多颗标准电阻串联。因此,设计师可节省电动(EV)和混合动力(HEV)汽车逆变器、车载充电器和DC/DC转换器电路板空间,同时减少元件数量,降低加工成本。

RCV-AT e3系列器件阻值范围从100 kW100 MW,公差分别为± 1 %和± 5 %,温度系数为± 100 ppm/K和± 200 ppm/K。电阻额定功率为1.0 W,电阻电压系数低至25 ppm/V,工作温度为-55 °C至+155 °C

器件符合 RoHS标准,无卤素,适合在自动贴片机上采用符合IEC 61760-1的波峰焊、回流焊或气相焊工艺加工。

器件规格表:

产品编号

RCV2010-AT e3

RCV2512-AT e3

外形尺寸

2010

2512

阻值范围

100 kW~100MW

阻值公差

± 5 %; ± 1 %

温度系数

± 200 ppm/K; ± 100 ppm/K

电压系数

25 ppm/V

额定耗散 P70

0.75 W

1.0 W

工作电压

2000 V

3000 V

工作温度

-55 °C~+155 °C

RCV-AT e3电阻现可提供样品并已实现量产,供货周期10周。
