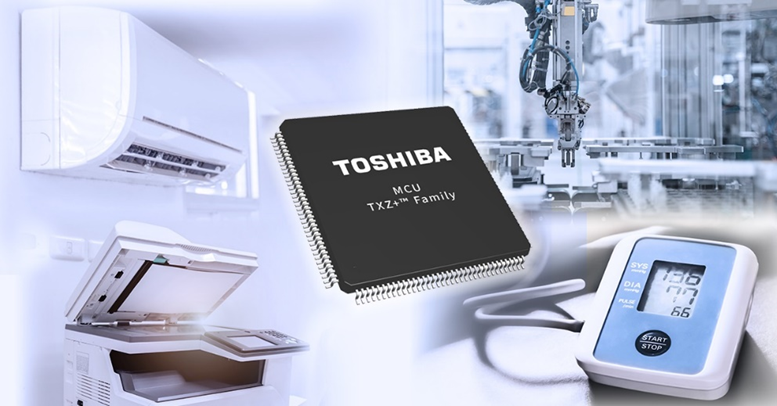

东芝推出TXZ+族高级系列中用于高速数据处理基于Arm Cortex-M4的新款M4G组微控制器

东芝电子元件及存储装置株式会社(“东芝”)今日宣布,已开始量产M4G组中用于高速数据处理的20种新器件。M4G组是TXZ+TM族高级系列的新成员,采用40nm工艺制造。这些产品采用带FPU的Arm Cortex-M4内核,运行频率高达200MHz,内部集成2MB代码闪存和32KB数据闪存,具有10万次的写入周期耐久性,此外还提供了丰富的接口和通信选项。因此,M4G组器件非常适用于办公设备、楼宇和工厂自动化应用。


M4G组中的微控制器配置增强型的通信功能,除UART、FUART、TSPI和I2C外,还支持Quad/Octal SPI、音频接口(I2S)以及外部总线接口。此外,这些器件内置3单元DMAC和总线矩阵结构,与传统产品相比,大幅提升了通信吞吐量。

微控制器配置高速、高精度12位模拟/数字转换器,最高支持24个模数转换输入通道,它们可以单独设置采样保持时间,便于器件支持多种多样的传感器。

这些器件能够为ROM、RAM、ADC和时钟提供自诊断功能,有助于客户通过IEC60730 B类功能安全认证。这些新器件不但实现了低电流消耗和高功能,同时也与现有的TXZTM系列M4G(1)组的器件保持了良好的兼容性。

您可以访问东芝网站并下载文档、示例软件及其实际使用示例,以及控制每种外围设备的接口的驱动程序软件。评估板和开发环境是与Arm全球生态系统合作伙伴合作提供的。

新产品的主要特性:

-    带FPU的高性能Arm Cortex-M4内核,最高频率为200MHz

-    电机控制功能和通信接口

-    满足IEC60730 B类功能安全要求的自诊断功能

应用:

-    用于消费电器和工业设备的高速数据处理

-    多功能打印机(MFP)、影音设备、楼宇和工厂自动化的通信设备、物联网家用电器等

规格:

产品

M4G

CPU内核

Arm Cortex-M4

存储器保护单元(MPU

浮点单元(FPU

最大运行频率

200MHz

内部振荡器

10MHz+-1%

内部存储器

闪存(代码)

512KB1024KB1536KB2048KB

(可重复写入多达100,000次)

闪存(数据)

32KB

(可重复写入多达100,000次)

RAM

192KB256KB和备份RAM 2KB

I/O端口

91155

外部中断

1216

外部总线接口

816位宽度(单独多路复用总线)

DMA控制器(DMAC

多功能DMAC 1个单元

高速DMAC 2个单元

定时器功能

T32A

32位定时器:16

(可用作16位定时器:32

LTTMR

长期定时器:1通道

RTC

实时时钟:1通道

通信功能

UART

异步串行通信:36通道

FUART

全通用异步接收器发送器:12通道

I2C

35通道

TSPI

串行外围设备接口:59通道

TSSI

同步串行接口:12通道

SMIF

串行存储器接口:1通道

CEC

1通道

模拟功能

12位模数转换器

1624通道输入

8位数模转换器

2通道

其他外围设备

电机控制(A-PMD

1通道

RMC

远程控制信号预处理器:12通道

ISD

间隔传感器检测电路:13单元

I2S

2通道

FIR

FIR计算电路:1通道

系统功能

WDT

1通道

LVD

电压检测电路:1通道

OFD

振荡频率检测器:1通道

片上调试功能

串行线/JTAG

工作电压

2.7V3.6V,单电压供电

封装/引脚

LQFP17620mm×20mm0.4mm脚距)

VFBGA17713mm×13mm0.8mm脚距)

LQFP14420mm×20mm0.5mm脚距)

VFBGA14512mm×12mm0.8mm脚距)

LQFP10014mm×14mm0.5mm脚距)

如需了解相关新品的更多信息,请访问以下网址:

M4G

https://toshiba-semicon-storage.com/cn/semiconductor/product/microcontrollers/txz4aplus-series.html

如需了解相关东芝微控制器的更多信息,请访问以下网址:

微控制器

https://toshiba-semicon-storage.com/cn/semiconductor/product/microcontrollers.html

关于东芝电子元件及存储装置株式会社

东芝电子元件及存储装置株式会社是先进的半导体和存储解决方案的领先供应商,公司累积了半个多世纪的经验和创新,为客户和合作伙伴提供分立半导体、系统LSI和HDD领域的杰出解决方案。

公司22,000名员工遍布世界各地,致力于实现产品价值的最大化,东芝电子元件及存储装置株式会社十分注重与客户的密切协作,旨在促进价值共创,共同开拓新市场,公司现已拥有超过7,100亿日元(65亿美元)的年销售额,期待为世界各地的人们建设更美好的未来并做出贡献。

如需了解有关东芝电子元件及存储装置株式会社的更多信息,请访问以下网址:https://toshiba-semicon-storage.com
