Transphorm发布两款应用于两轮和三轮电动车电池充电器的参考设计

新设计工具有助于加速两轮电动车市场的产品设计,并帮助系统工程师充分利用SuperGaN FET的优势

全球领先的氮化镓(GaN)功率半导体供应商 Transphorm, Inc.(纳斯达克股票代码TGAN)宣布推出两款面向电动车充电应用的全新参考设计。300W和600W恒流/恒压(CC/CV)电池充电器采用 Transphorm 的70毫欧和150毫欧 SuperGaN® 器件,以极具竞争力的成本实现高效的 AC-DC 功率转换和高功率密度。这两款参考设计旨在帮助两轮和三轮电动车充电器快速实现量产。

据悉,印度和中国的两轮和三轮电动车年销量分别超过 1,400 万辆和 4,500 万辆。另外,这两款参考设计还可用于各种其它应用,包括快充、LED可调光驱动器、游戏机和高性能笔记本电脑。


Transphorm 全球销售和FAE副总裁 Tushar Dhayagude 表示:“氮化镓应用正在电动车市场迅速普及。这主要是因为相比碳化硅或硅等替代选择方案,氮化镓技术能够以具成本效益的高良率制造工艺实现高功率密度。特别值得一提的是,Transphorm SuperGaN 器件得到了两轮和三轮车制造商的广泛关注和认可,因为与硅解决方案相比,我们的方案除了具备上述优点之外,还拥有系统和器件级的成本优势。我们很高兴能够基于客户持续的设计要求推出相应参考设计,帮助内置或外置充电器制造商加速推出基于氮化镓的系统,提升新一代车辆的性能和可用性。”

什么是 CC/CV

恒流/恒压(CC/CV)锂离子电池充电方式,是在充电初始阶段采用恒流充电,在充电后期当电池达到设定的充电量时切换到恒压充电,以防止电池过充。

开放架构 CC/CV AC-DC 电池充电器

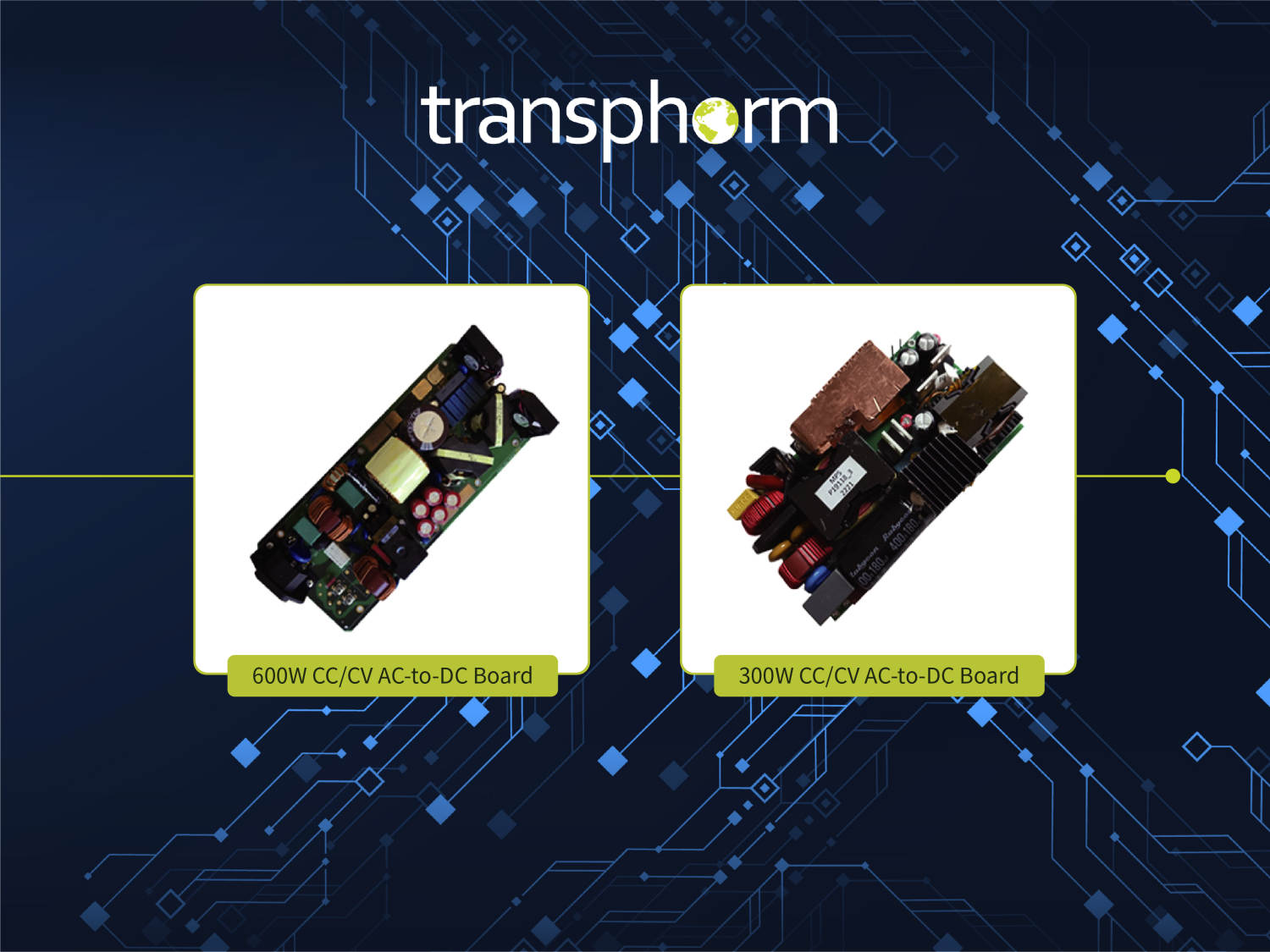

新发布的300 W 和 600 W 参考设计将 SuperGaN FET 与控制器配对,采用流行的功率因数校正 (PFC) 和谐振 LLC 拓扑,其中 LLC 特别针对宽电池电量范围(从空电到满电)的设计。利用 Transphorm 的 SuperGaN 平台,电源系统开发人员能够最大限度发挥PFC+LLC的性能潜力,以最具竞争力的成本实现这些拓扑所能达到的最高效率。

这两款参考设计采用纯模拟控制器,而不是需要固件的数字控制器。这种配置具有几个优点,例如更易于设计、产品开发简化,原因如下:

  • 开发资源要求降低

  • 开发时间缩短

  • 无需进行可能很复杂的固件编程/维护

注:300W 参考设计包括一个额外的 PWM 输入端口,用于获取低于额定输出值的输出电流,从而进一步提高了应对各类电池的灵活性。

主要技术规格如下:

Reference   Design

参考设计

TDAIO-TPH-ON-CCCV-300W-RD

TDAIO-TPH-MPS-CCCV-600W-RD

VAC

90 至 264

90 至 264

Wattage

功率(W

300

600

SuperGaN   FET(s)

TP65H070G4PS x 3

TP65H070G4PS x 1

TP65H150G4PS x 2

Driver(s)

驱动器

NCP1654 PFC(安森美)

NCP1399 LLC (安森美)

HR1211 (MPS)

Peak   Efficiency

峰值效率

95% @ 264 Vac

94.4% @ 264 Vac

Switching   Frequency

开关频率

高达 150 kHz

高达 120 kHz

这两款参考设计采用的是Transphorm 的 SuperGaN FET器件,SuperGaN的独特优势包括:

  • 业界领先的稳健性:+/- 20 V 栅极阈值和 4 V 抗扰性。

  • 更优的可设计性:减少器件周边所需电路。

  • 更易于驱动:SuperGaN FET能使用硅器件所常用的市售驱动器。

如何获取参考设计

Transphorm 目前可以提供完整的 300 W 和 600 W CC/CV 电池充电器参考设计。请访问以下链接,下载技术文档、设计文件、固件和物料清单:

为确保上述电池充电器的设计准确性,请电源系统开发人员参阅以下设计指南:

如需了解设计工具中的 SuperGaN 器件的更多信息,请访问以下链接:

关于Transphorm

Transphorm, Inc.是氮化镓革命的全球领导者,致力于设计、制造和销售用于高压电源转换应用的高性能、高可靠性氮化镓半导体功率器件。Transphorm拥有最庞大的功率氮化镓知识产权组合之一,持有或取得授权的专利超过1,000多项,在业界率先生产经JEDECAEC-Q101认证的高压氮化镓半导体器件。得益于垂直整合的业务模式,公司能够在产品和技术开发的每一个阶段进行创新:设计、制造、器件和应用支持。Transphorm的创新使电力电子设备突破硅的局限性,以使效率超过99%、将功率密度提高50%以及将系统成本降低20%Transphorm总部位于美国加州戈利塔,并在戈利塔和日本会津设有制造工厂。官网:https://transphormusa.cn官方微信:TransphormGaN氮化镓
