IU5706 12V升36V大功率同步升压控制器IC解决方案

引言

在许多应用场合,都需要将低电压升至适合用电设备使用的较高电压。在输出功率60W以内,工程会选用内置MOS的升压芯片,集成度高,外围元器件少。但是在更大功率的应用场合,如车载升压应用、户外大功率拉杆音箱等,需要升压电路将12V电源升压至24V~36V或以上,实现更大功率输出,内置MOS的升压芯片显然无法满足应用要求。

深圳市永阜康科技有限公司现在大力推广一颗外置MOS,36V输出大功率同步升压控制器-IU5706. 4.5V 30V宽范围输入,适用于不同类型的电池及电源输入;输出电压最高38V可驱动大电流MOSFET满足100-300W大功率的应用要求50KHz至1MHz的可调频率,同时提供外部时钟同步,EMI设计更为灵活;6μA关断电源电流,720μA静态工作电流;采用EQA-16小封装,整体方案尺寸小,设计简单,BOM成本低。

IU5706产品简介

概要

IU5706E是高性能宽输入范围(4.5V-30V)同步升压控制器,支持高达38V的输出电压。输出电压采用恒定频率电流模式脉宽调制(PWM)控制来实现调节。

芯片通过外部定时电阻器或通过与外部时钟信号同步来设置开关频率。在电阻编程模式下,开关频率可从50KHz编程到1MHz,也可以与300kHz至1MHz之间的外部时钟同步。

同步整流针对高电流应用而启用高效率,而且无损耗电感器DCR进一步提升了效率。IU5706E包括一个7.5V栅极驱动电源,此电源适合于驱动很多类型的MOSFET。

采用EQA-16封装。

描述

38V最大输出电压

4.5V 至30V输入电压范围

具有内部斜坡补偿的电流模式控制

与外部时钟的同步能力

50KHz至1MHz 的可调频率

外部可调软启动时间

输出电压电源正常指示器

±1%反馈基准电压

6μA关断电源电流

720μA静态工作电流

逐周期电流限制和热关断

可调欠压闭锁(UVLO) 和输出过压保护

IU5706应用信息

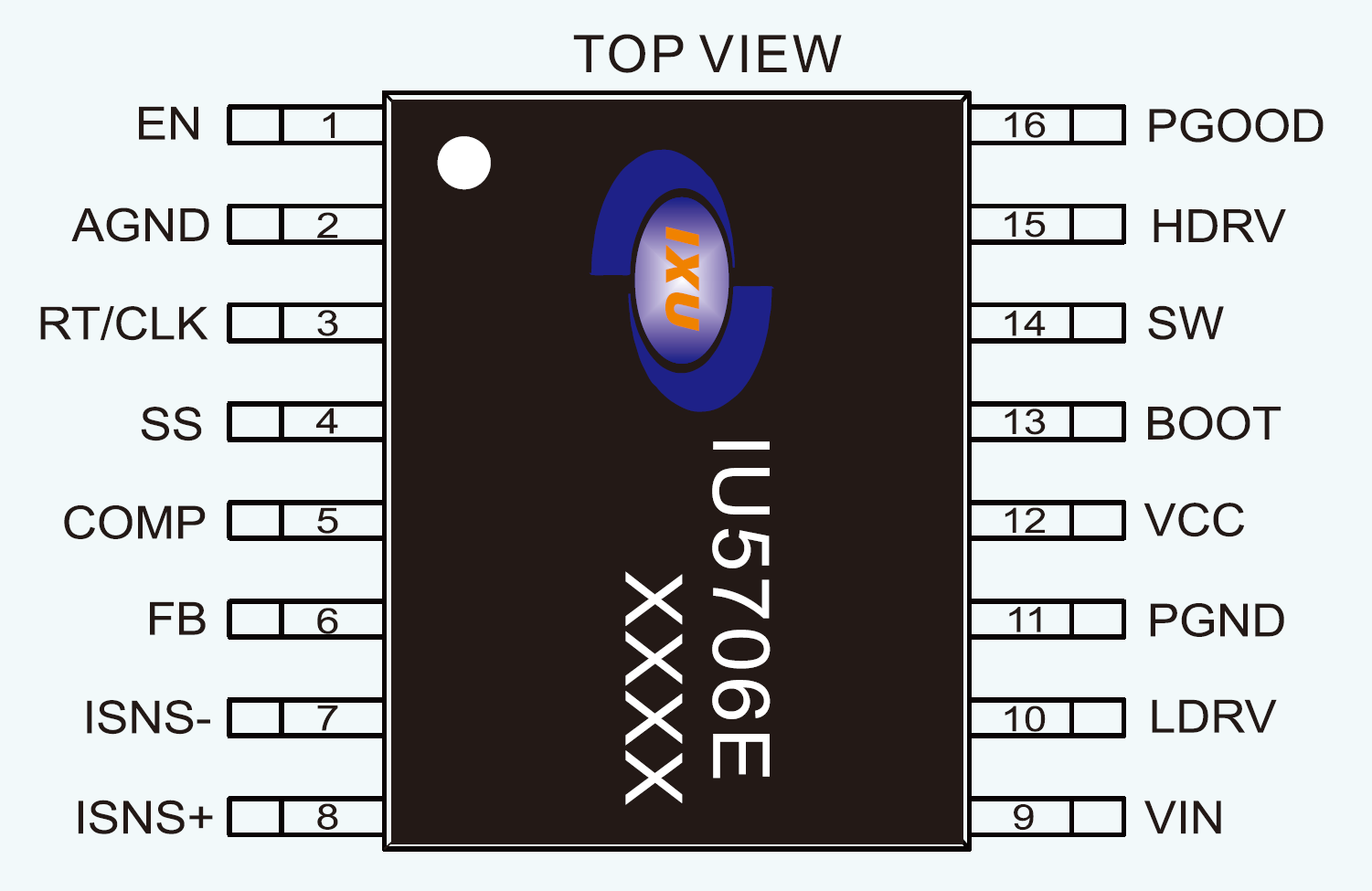

1、IU5706脚位图

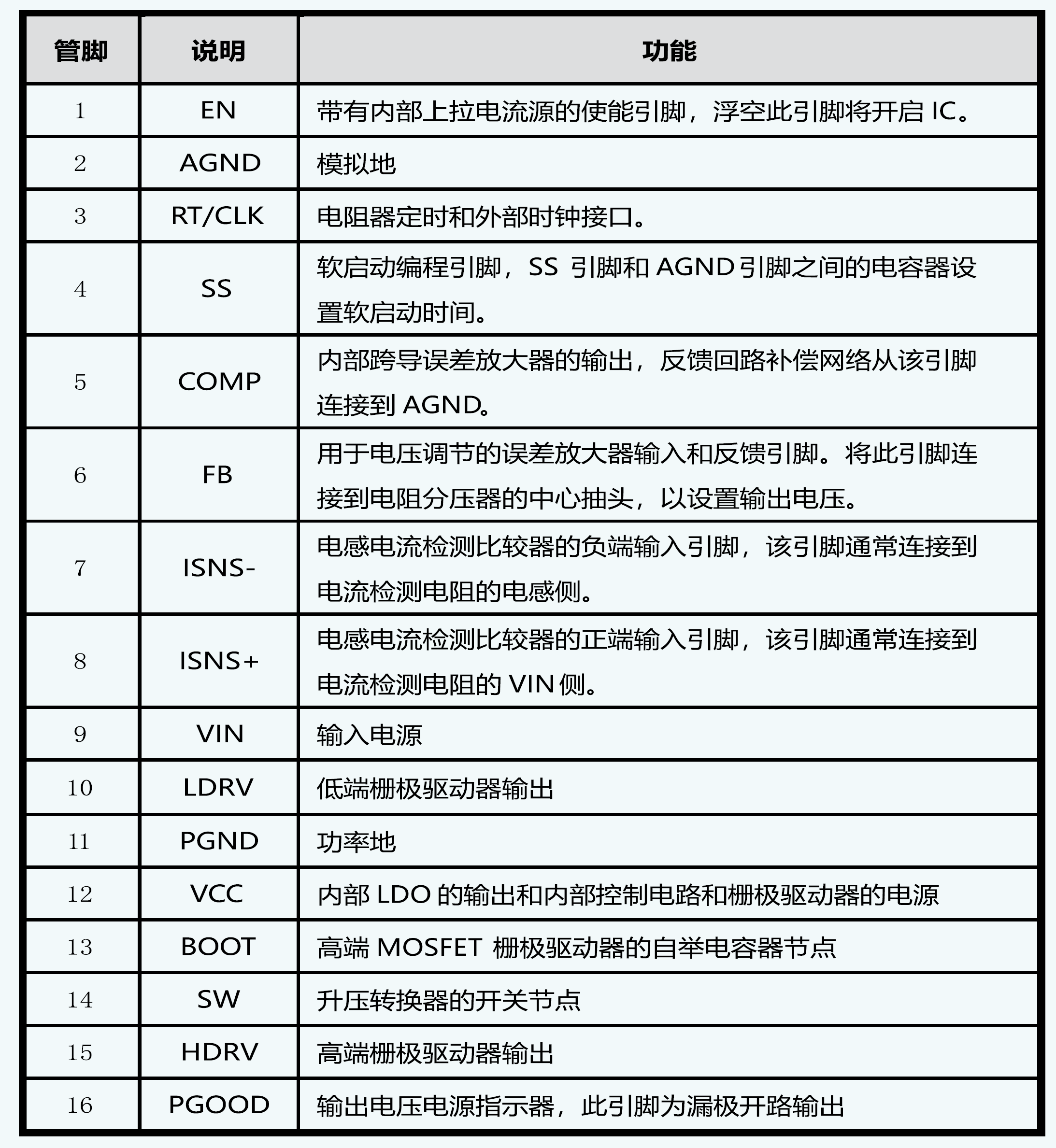

2、IU5706管脚说明

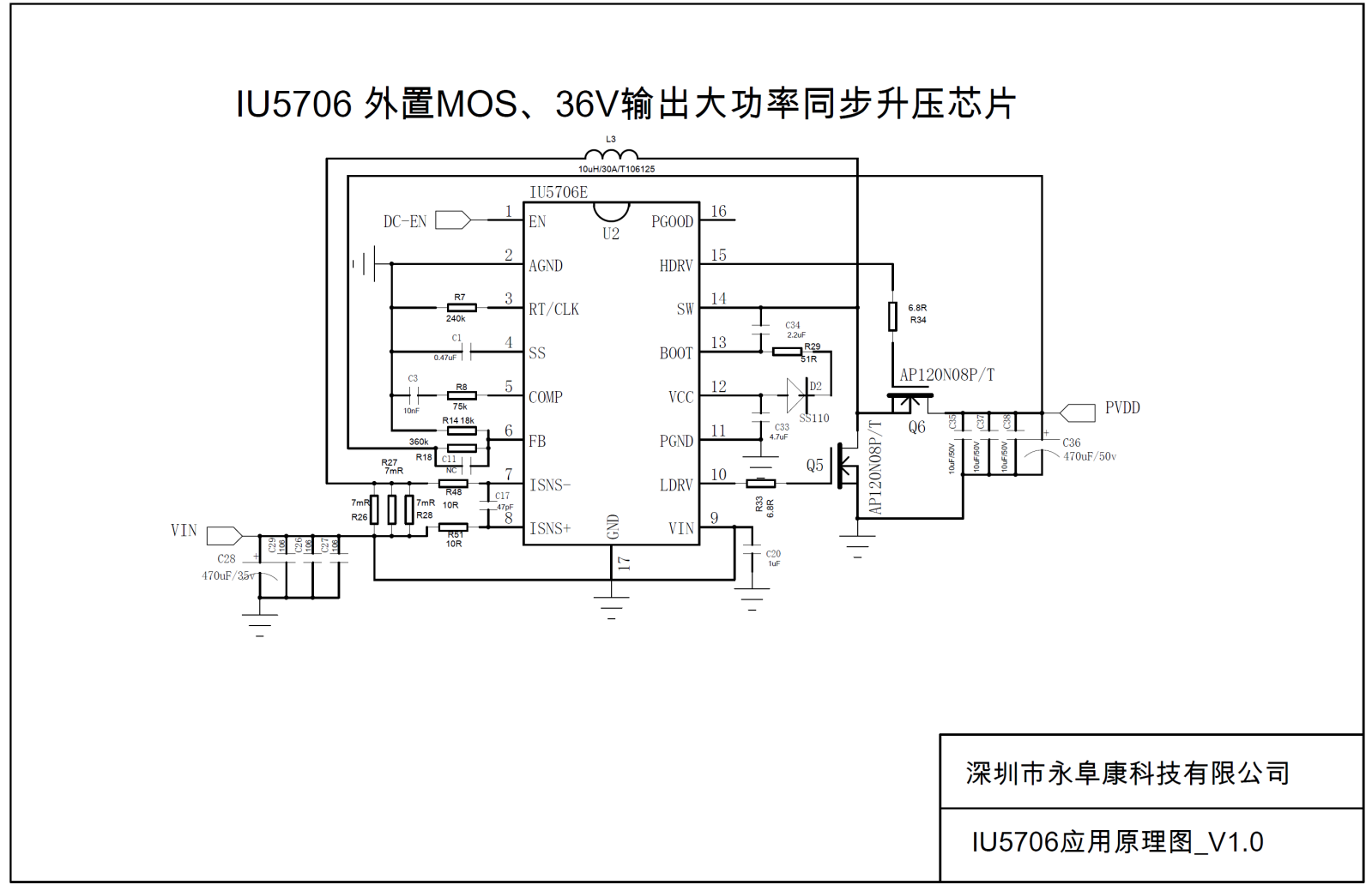

3、IU5706 DEMO原理图

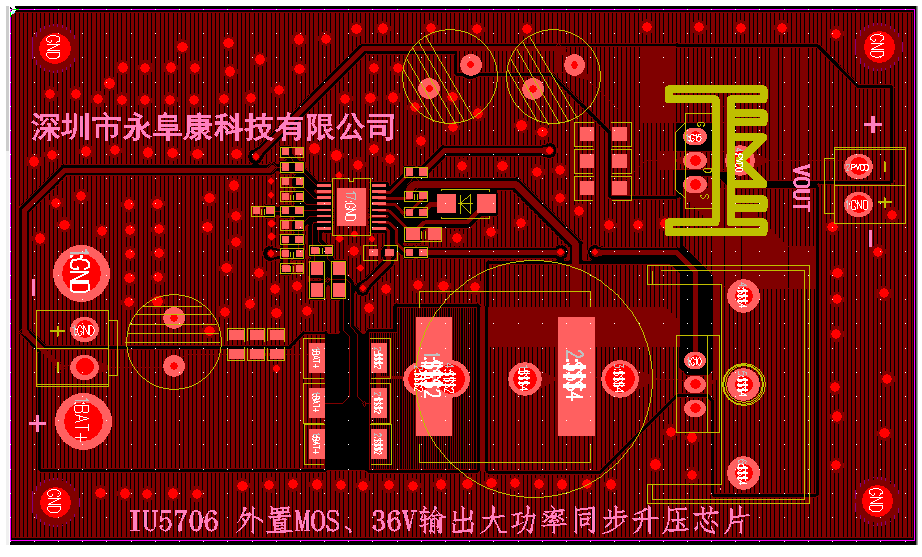

4IU5706 DEMOPCB顶层设计图

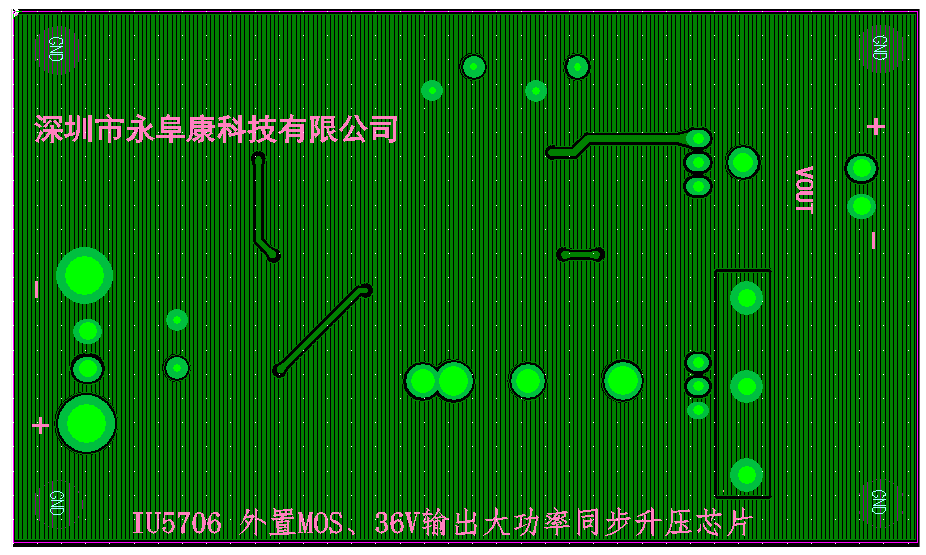

5IU5706 DEMOPCB底层设计图

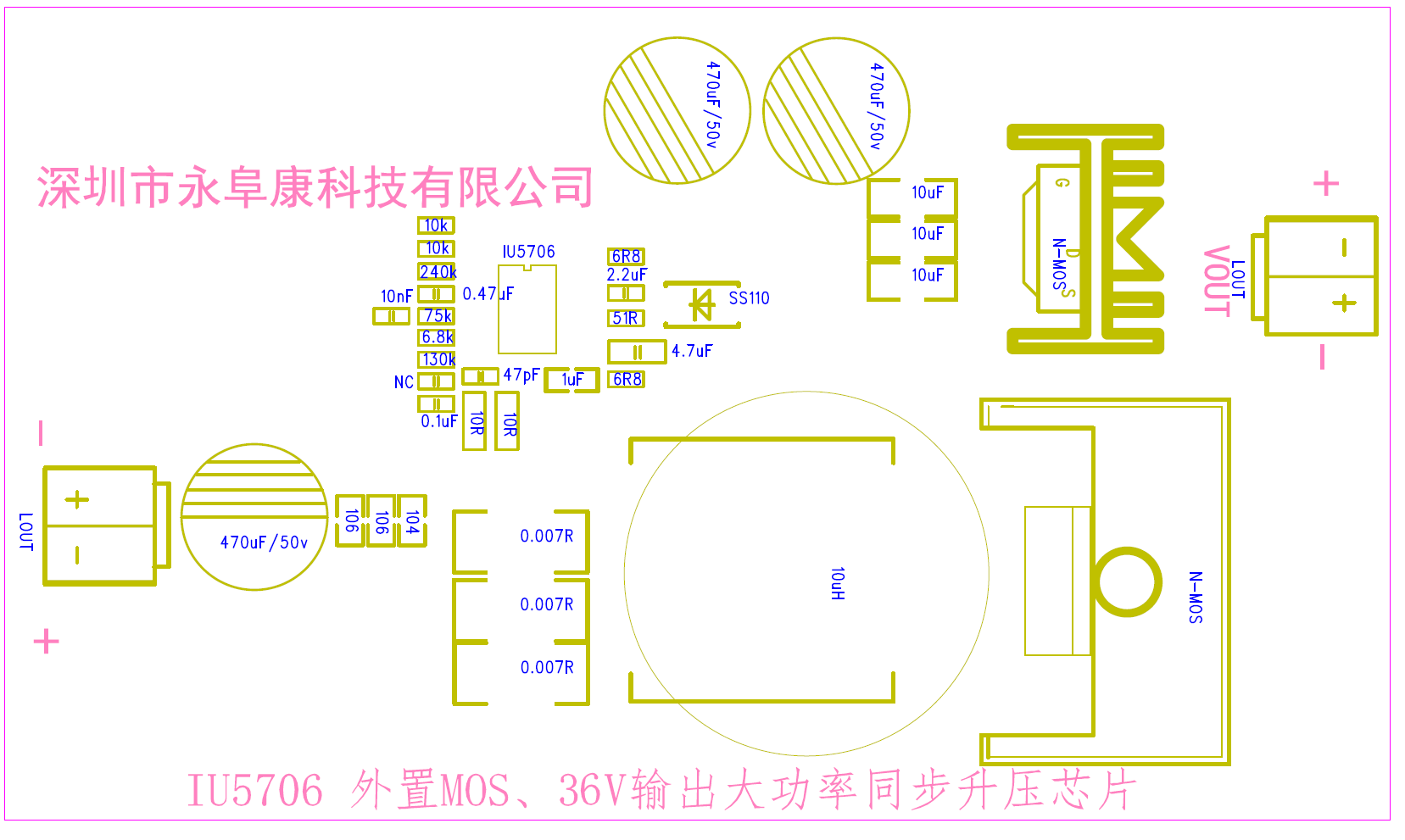

6、IU5706 DEMO板贴片图


7、IU5706 DEMO板物料清单

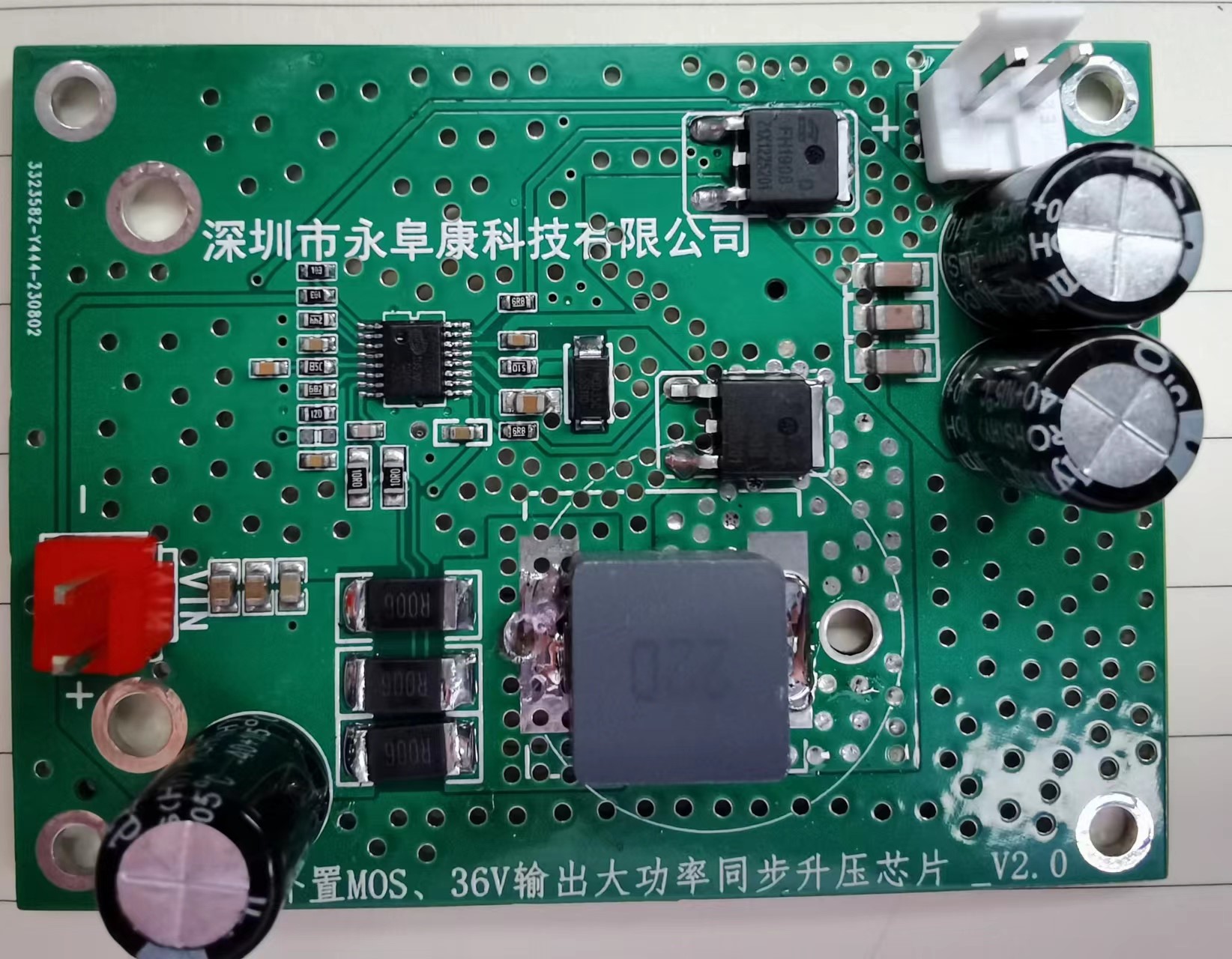

8、IU5706 DEMO实物图

(输出功率150W以上MOS需要外接散热器)


(输出150W以内,MOS采用TO252贴片封装)
