TDK面向ADAS/AD电源管理推出可靠的超紧凑型CLT功率电感器

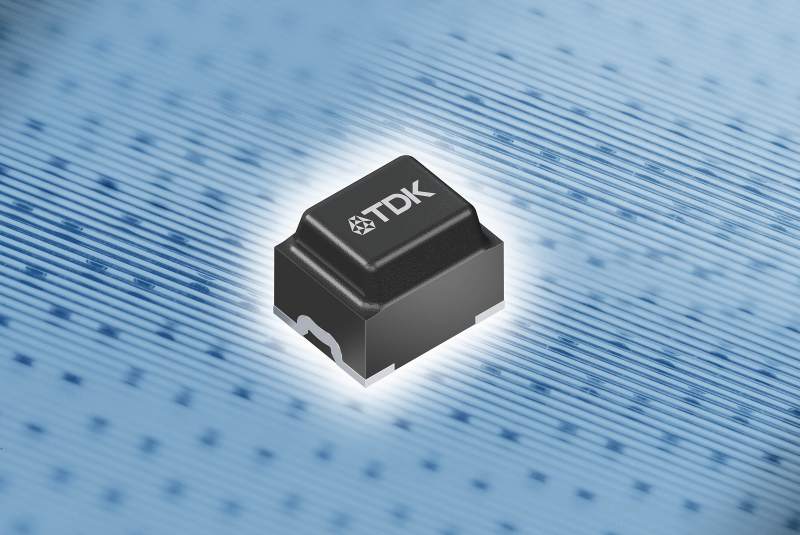

TDK集团(东京证券交易所代码:6762)推出采用新型设计的CLT32系列功率电感器。该系列元件不仅尺寸极为紧凑,电气规格同样出色,并可提供九款型号供选择,涵盖17 nH至440 nH的电感范围,饱和电流范围为13.5 A至60 A,工作温度范围为-40 °C至165 °C(含电感温升)。它们的尺寸都极为紧凑,占板面积仅为3.2 x 2.5 mm,高度为2.5 mm,堪称同类产品中最紧凑的SMT功率电感器。


新系列元件都获得AEC-Q200标准认证,并采用创新设计,比如用铁磁塑料复合物包覆成型的线圈。线圈的末端直接用作电感焊盘,淘汰了线圈和电感焊盘之间已过时的常规焊点连接,大幅提高了产品的可靠性,非常适合汽车应用。结实的线圈结构还实现了超低的RDC值(电感值为17 nH时,电阻值仅为0.39 mΩ),从而最大限度降低了损耗。

CLT32系列电感器尺寸紧凑,性能可靠,非常适合汽车行业中安全至关重要的ADAS/AD应用。在该应用中,通常需要额定电流高达两位数的高性能处理器,并使用PMIC(电源管理IC)作为提供大电流的电源管理,而功率电感器则用作稳定电源输出的关键元件。CLT32系列元件专为高达10 MHz的开关频率而设计,并且提前满足对高频率的DC/DC转换器的未来要求。

特性和应用

主要应用

  • 为ADAS/AD应用中高性能处理器供电管理的PMIC

  • 高频率的DC/DC转换器

主要特点和效益

  • 超紧凑的尺寸:3.2 x 2.5 x 2.5 mm

  • 高饱和电流:最大可达60 A

  • 工作温度:高达165 °C

  • 内部无焊点连接的创新设计,可靠性高

  • 超低RDC电阻值

  • AEC-Q200标准认证

  • 适合开关频率高达10 MHz

如需了解该产品的更多信息,请访问 https://www.tdk-electronics.tdk.com/en/clt32.
