圣邦微电子重磅推出4/8通道、24位、64kSPS同步采样精密Σ-Δ型ADC—SGM52461S4/SGM52461S8，凭借两大核心技术亮点，为多场景精密采样提供更高效、更精准的解决方案！
作为一款高度集成的模数转换器，SGM52461S4/SGM52461S8广泛适配医疗与保健、电池测试系统（BTS）、电源保护（如继电器保护与断路器）、能源计量（包括电能质量分析、单相及多相计量）、同步采样数据采集系统（DAS），以及抖动测试与测量等多元化工业及民生场景，兼顾实用性与适配性。
亮点一
支持可编程相位调整，采样精准度再升级
SGM52461S4/SGM52461S8额外搭载可编程相位调整功能，这一优势可有效补偿采样过程中的相位偏差，大幅提升信号采样的同步性与准确性。无论是工业功率监控中的相位同步采集，还是能源计量中的精准相位检测，都能轻松应对，解决传统ADC相位偏差导致的测量误差难题，让数据采集更可靠。
亮点二
有效分辨率显著提升，1kSPS下最高可达20位
在核心性能上，该器件实现性能突破：最高有效分辨率在1kSPS采样速率下接近20位！更高的分辨率意味着更强的信号识别能力，可精准捕捉微弱信号细节，搭配1kSPS速率下高达119dB（典型值）的动态范围，以及典型值-110dB的串扰抑制，8kSPS下典型值-98dB的总谐波失真（THD），让采样数据更真实、更精准，满足高端测试与测量场景的严苛需求。
此外，SGM52461S8专为工业功率监控与保护、测试与测量应用量身打造，还配备八个差分输入通道，支持同步采样和24位Σ-Δ转换，集成可编程增益放大器（PGA）（增益选项为1、2、4、8和12）、内部基准电压源和片上振荡器，可提供1k、2k、4k、8k、16k、32k和64kSPS的可扩展数据速率，灵活适配不同场景的采样需求。
SGM52461S4和SGM52461S8均采用高阻抗输入设计，无需额外外围电路，即可直接连接电压互感器、电流互感器或罗戈夫斯基线圈，完美适配线路电压和电流测量场景。每通道配备灵活的输入多路复用器，可独立连接内部生成的测试、温度和故障检测信号；集成带DAC控制触发阈值的比较器，实现内部故障检测，同时内置设备测试能力和故障监控功能，搭配四个通用输入输出接口（GPIO）和SPI兼容通信接口，操作更便捷、功能更全面。
电源表现同样出色，器件提供灵活的模拟电源选项：可工作在3V至5V的单极电源范围，或±2.5V的双极电源范围（支持直流耦合），数字电源范围为1.8V至3.6V。当模拟电源电压为3V时，每通道典型功耗仅为2.2mW，在保证高性能的同时，实现了出色的能效平衡。此外，该系列器件支持-40℃至+125℃的工业温度范围，采用符合环保理念的TQFP-10×10-64L绿色封装。
圣邦微电子始终以技术创新为核心。SGM52461S4/SGM52461S8凭借可编程相位调整和高有效分辨率两大优势，进一步完善了精密ADC产品矩阵，为各行业精密采样应用注入新动力。未来，圣邦微电子将持续深耕模拟芯片领域，推出更多兼具性能与性价比的产品，赋能产业升级！

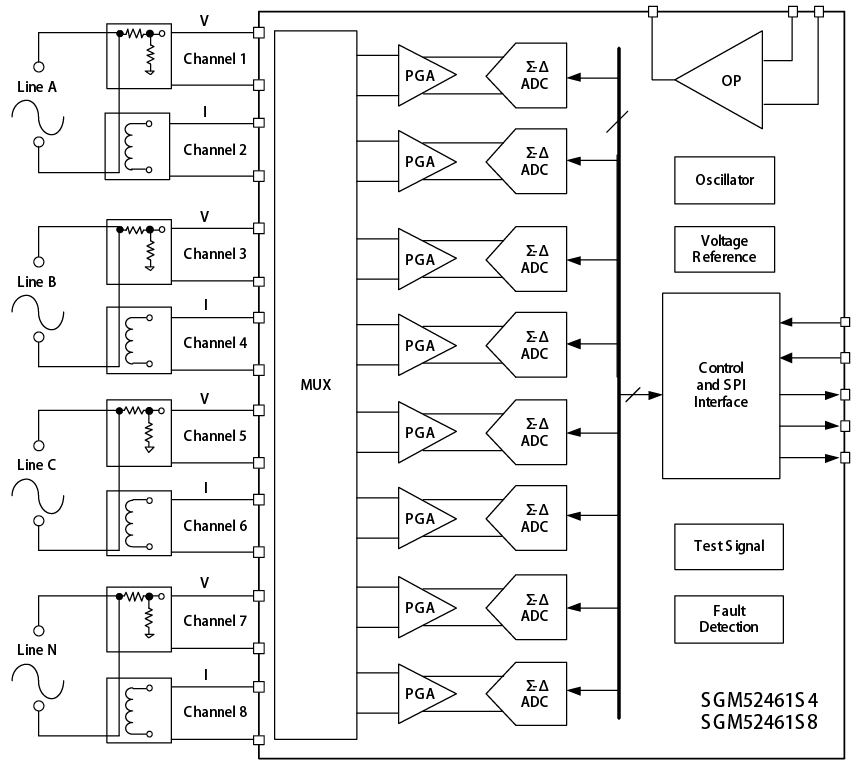

图1 SGM52461S4/SGM52461S8简化原理图
