产品概要
● 高增益驱动放大器系列

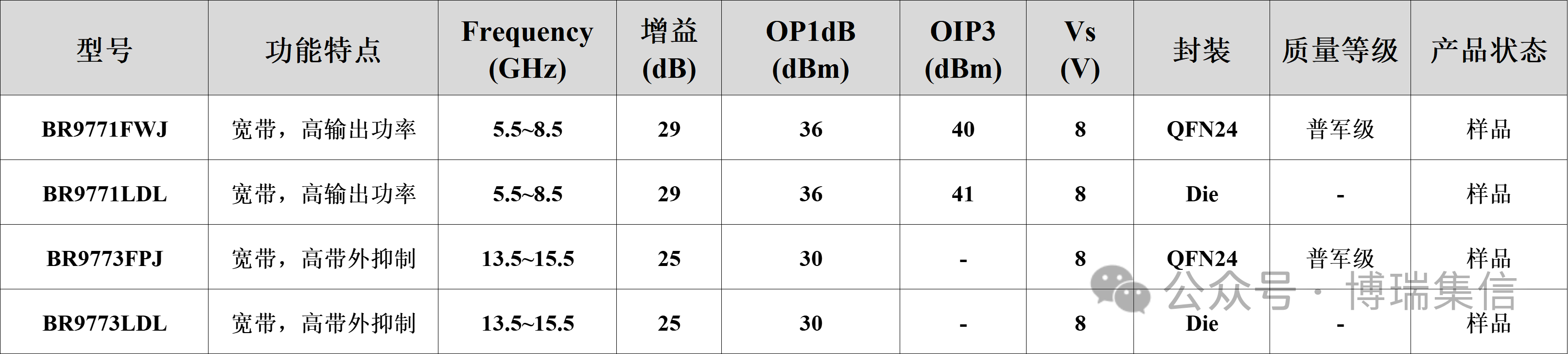

近日，博瑞集信推出两款MMIC驱动放大器BR9771FWJ、BR9773FPJ，分别覆盖C、Ku波段，可广泛应用于卫星通信等对宽带线性度有高要求的场景。 BR9771FWJ：C波段4W驱放 工作频率：5.5GHz～8.5GHz 供电条件：+8V，静态电流1A 输出功率：＞4W BR9773FPJ：Ku波段1W驱放 工作频率：13.5GHz～15.5GHz 供电条件：+8V，静态电流350mA 输出功率：＞1W 两款产品均采用业界通用塑封形式，便于快速适配现有系统，为高频段收发链路提供高效、可靠的驱动解决方案。 ● 该系列产品汇总
BR9771FWJ简介
工作频率：5.5GHz～8.5GHz
小信号增益：29.4dB@7.5GHz
输出功率1dB压缩点：36.6dBm@7.5GHz
饱和输出功率：36.6dBm@7.5GHz
功率附加效率@Psat：32.4%@7.5GHz
输出功率三阶交调点：40.0dBm@7.5GHz
Vdd=8V，静态电流1000mA
封装形式：QFN24（5mm×5mm）

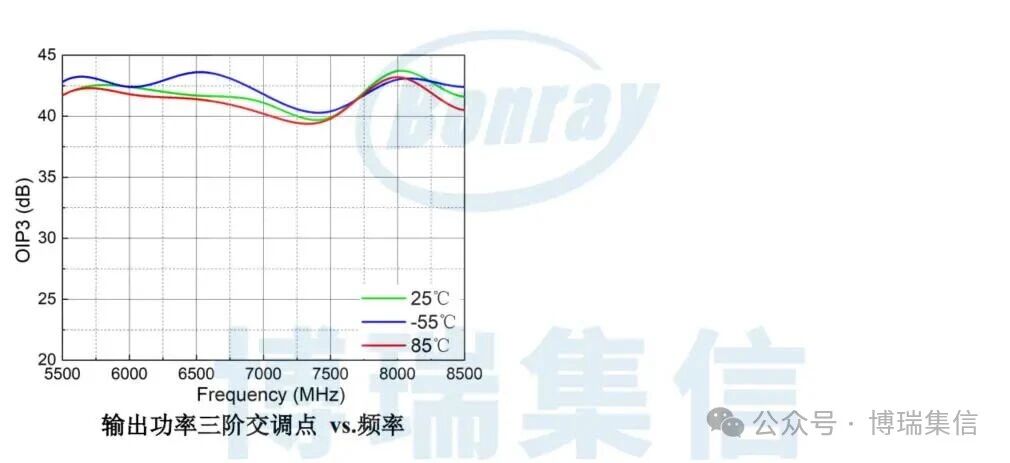

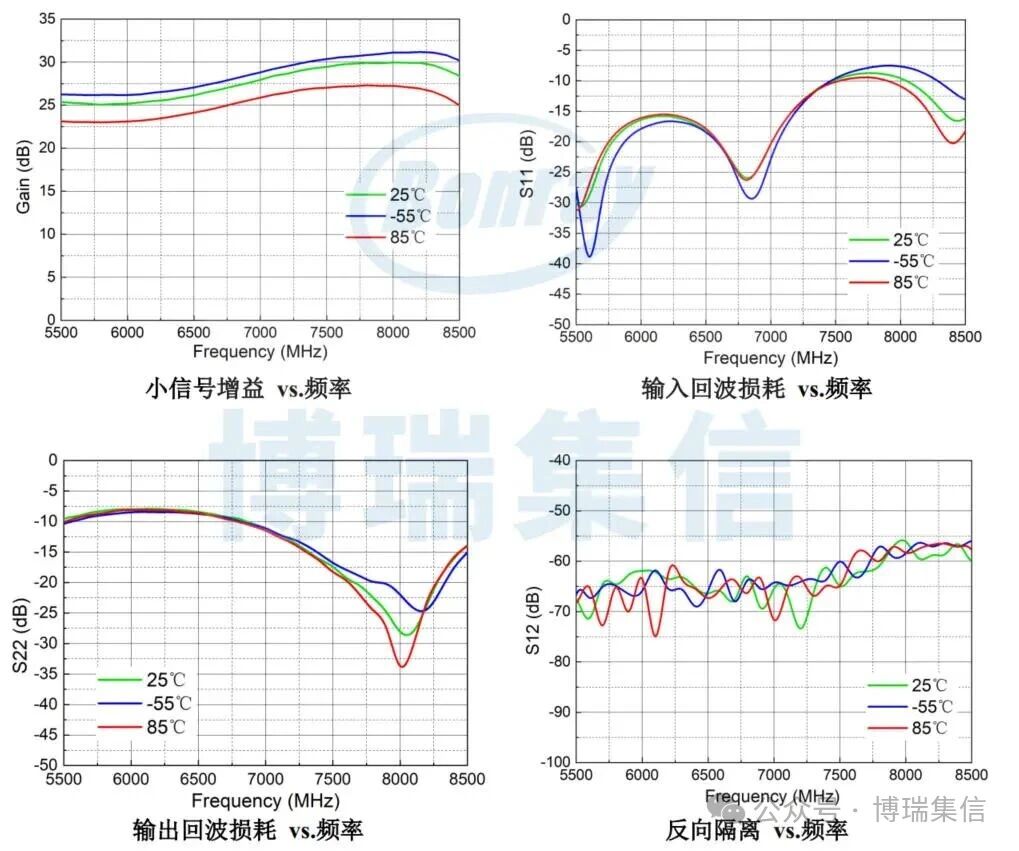

射频特性

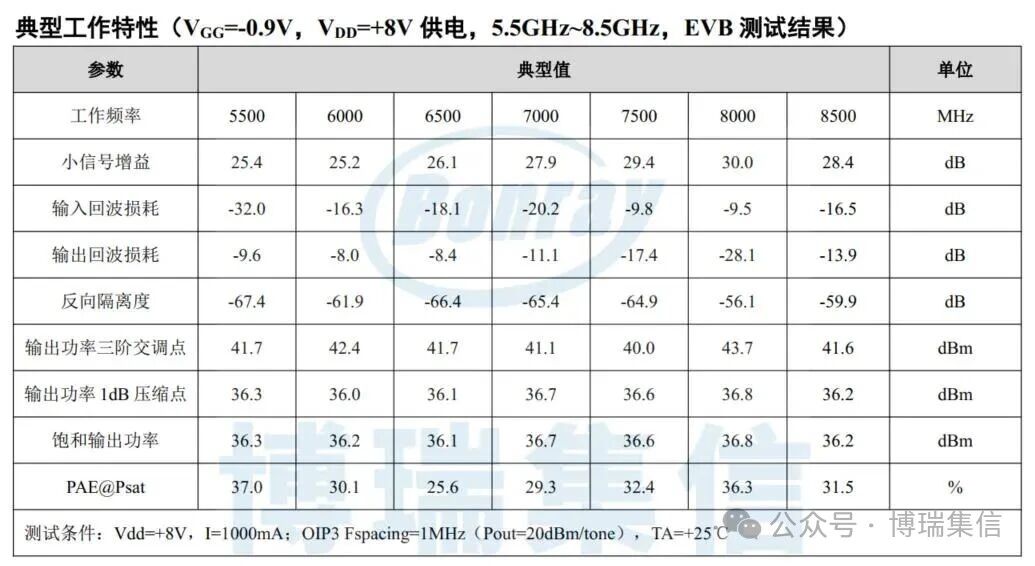

典型工作特性
芯片效果图
关于博瑞集信
博瑞集信是一家国内领先的自主可控核心芯片和特种通信设备提供商。凭借经验丰富的团队、完备高效的平台、先进可靠的工艺，已在自主可控射频微波领域处于业界领先水平。公司专注于通信、雷达、航空电子等领域的核心芯片及关键模块的研发、生产与销售，通过提供完全自主可控的创新技术与完整的产品解决方案，能够灵活满足不同用户的个性化需求及快速创新需要。
来源：博瑞集信
