模拟前端（AFE）芯片是光模块中承担信号调理、放大与监测等关键功能的模拟芯片，直接影响链路性能和功耗水平。在高速率传输中，它需要输出极低的噪声以确保激光器输出的信号不受干扰，这在400G/800G/1.6T等高速光模块中尤为重要。
同时，AFE芯片内部集成的多路ADC可以对激光器的电流/电压和输入信号功率等进行精准检测，确保整个光模块安全可靠的运行。
帝奥微推出旗舰级光模块AFE芯片DIO10904，凭借其突破性的IDAC性能（支持400mA大电流输出、120mV低headroom）、卓越的噪声性能、丰富的数字功能和高可靠性设计，为光通信市场带来了全新的选择。
模拟前端（AFE）芯片应用框图
DIO10904的设计特点
1.支持400mA大电流输出
DIO10904的IDAC支持可编程的0~200mA和0~400mA两种输出电流范围，400mA的大电流输出能力使DIO10904能够轻松驱动各类高功率激光器，满足800G及以上高速光模块的严苛需求。更为重要的是，DIO10904在200mA输出时的headroom仅120mV，较行业常规300mV降低60%，其优势为：
更低的功耗损耗：每通道节省约36mW功耗，有助于光模块整体能效提升
更小的电源压降：支持更低的PVDD电压输入，降低系统电源设计难度
更强的电流驱动能力：支持400mA，满足高功率激光器的严苛需求
更优的热性能：降低芯片发热，提升系统可靠性
2.卓越的噪声性能与温度稳定性：基于内部高性能VREF
DIO10904采用创新的低噪声带隙基准电路架构，实现了行业领先的噪声性能以及温度稳定性：
VDAC输出噪声：40μVpp（0.1Hz-10Hz），噪声密度400nV/√Hz@1kHz
IDAC输出噪声：9.5μApp（0.1Hz-10Hz），噪声密度34nA/√Hz@1kHz
内部基准：2.5V输出，初始精度±0.2%，温度系数20ppm/°C
3.丰富的数字功能：48槽位可编程序列器
DIO10904内置强大的数字功能模块，为系统设计提供极大灵活性：
48槽位可编程序列器：支持自定义ADC通道转换顺序和频率
可编程阈值检测：每通道独立设置上下阈值，支持0-127 LSB迟滞配置
多种报警功能：ADC超限、温度超限、电源故障等全方位监控
灵活的接口：支持SPI（20MHz）和I2C（400kHz）双接口，自动检测协议
4.高可靠性设计：优化散热与完善ESD保护
DIO10904采用优化的封装和电路设计，确保芯片在严苛环境下稳定运行：
工作温度：-40°C至125°C，满足工业级应用需求
超小封装：WLCSP（2.365mm×2.365mm），比市场主流方案紧凑15%以上
独立IDAC电源：每通道独立PVDD供电，优化功耗分布

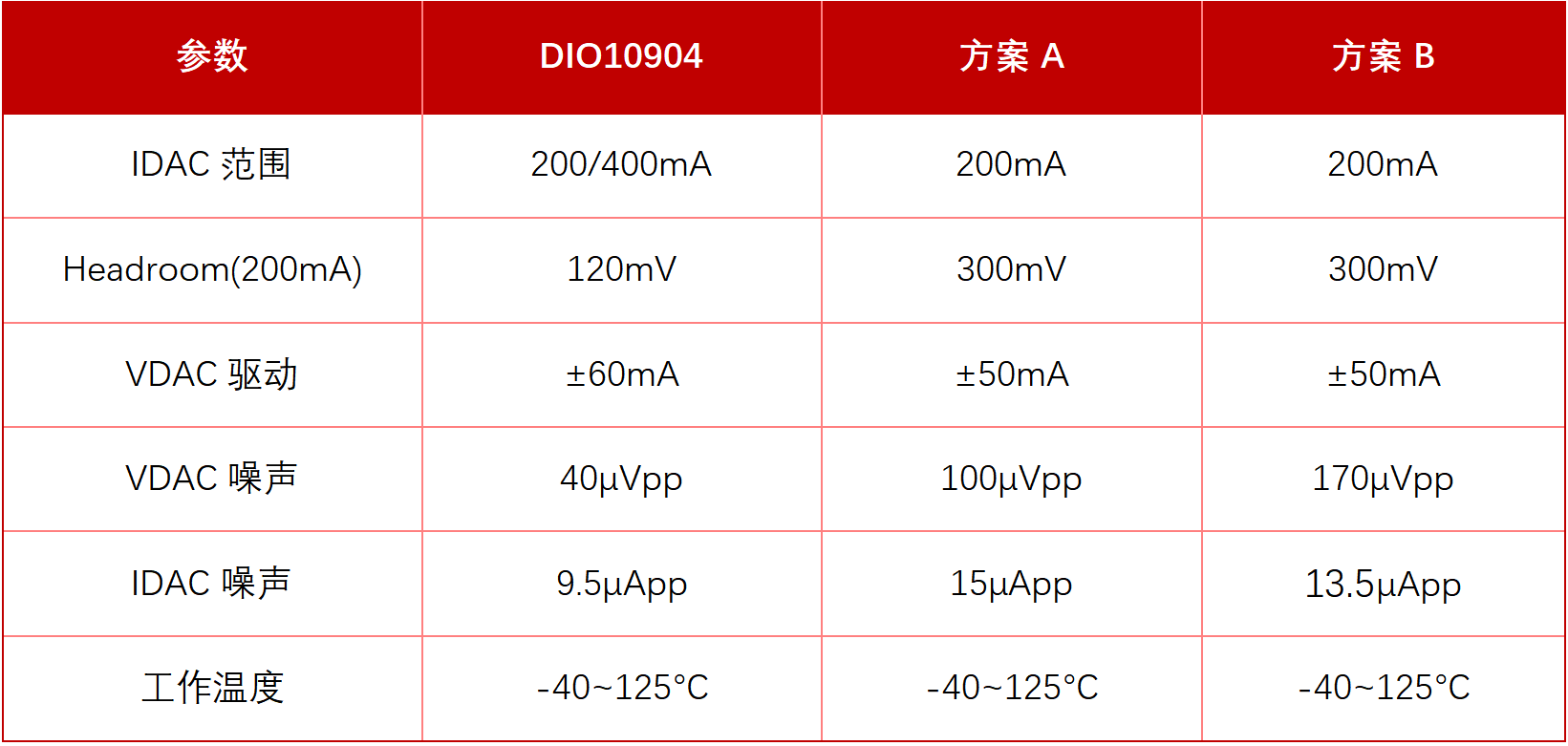

和主要竞品对比：
总结
随着硅光（Silicon Photonics）大规模发展，DIO10904的小尺寸和高集成度具有明显优势。硅光芯片通常需要多通道光调制器控制，DIO10904集成多通道VDAC和IDAC于一体，大大减少了硅光模块的芯片数量和PCB占用面积，是硅光应用的理想之选。
DIO10904凭借其卓越的性能和优化的功耗特性，能够有效支持400G/800G/1.6T光模块在数据中心内部互联中的应用，同时也适用于城域光通信网络中的高速光传输应用。
未来，帝奥微将继续致力于为客户提供创新的模拟芯片解决方案，助力光通信产业的发展!
