湖南静芯推出全新低容静电保护器件SELC2F15V1U/SELC2F15V1B，采用DFN1006-2L小型封装，专为15V信号线而设计，可应用于多种音视频设备、便携设备和通信系统。该款产品支持pin-to-pin替代ESD63091CN、SGM15UB1E2等器件，能有效防护静电冲击，为高速数据传输线路提供可靠保护。
产品介绍
SELC2F15V1U和SELC2F15V1B是湖南静芯研发的15V单通道低电容ESD静电保护器件，采用DFN1006-2L封装，根据IEC61000-4-5标准可承受3A(8/20μs)的峰值脉冲电流，可用于提供高达±23kV(接触放电)，±23kV(空气放电)的ESD保护.
SELC2F15V1U为单向器件，具有0.4pF的极低电容，钳位电压较低，保护效果更好，适用于单向信号线。
表1 SELC2F15V1U电气特性表
SELC2F15V1B为双向器件，具有0.2pF的极低电容，可确保信号完整性，适用于USB、Thunderbolt和HDMI等高速接口的防护。

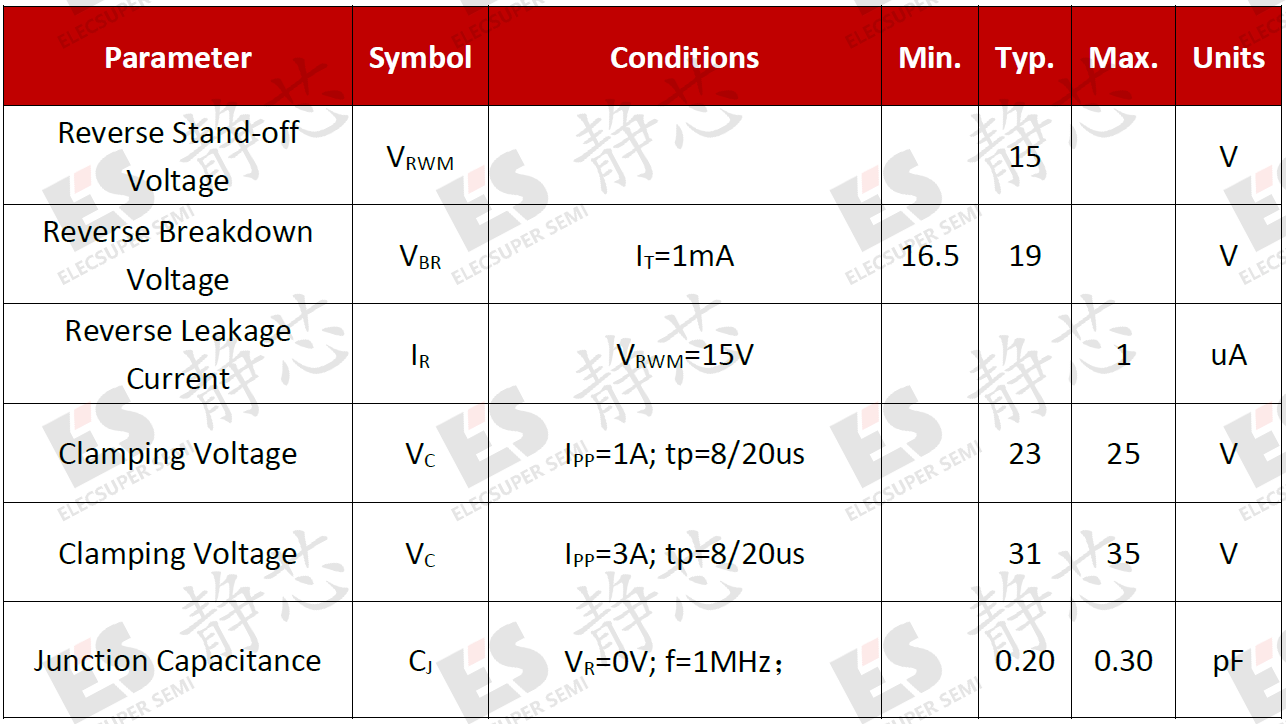

表2 SELC2F15V1B电气特性表
应用示例
SELC2F15V1U和SELC2F15V1B可广泛应用于消费电子和便携设备领域，例如智能手机、平板电脑、笔记本电脑的各类接口保护，同时在通信系统和天线方面也可进行防护。
图1 SELC2F15V1U应用示例

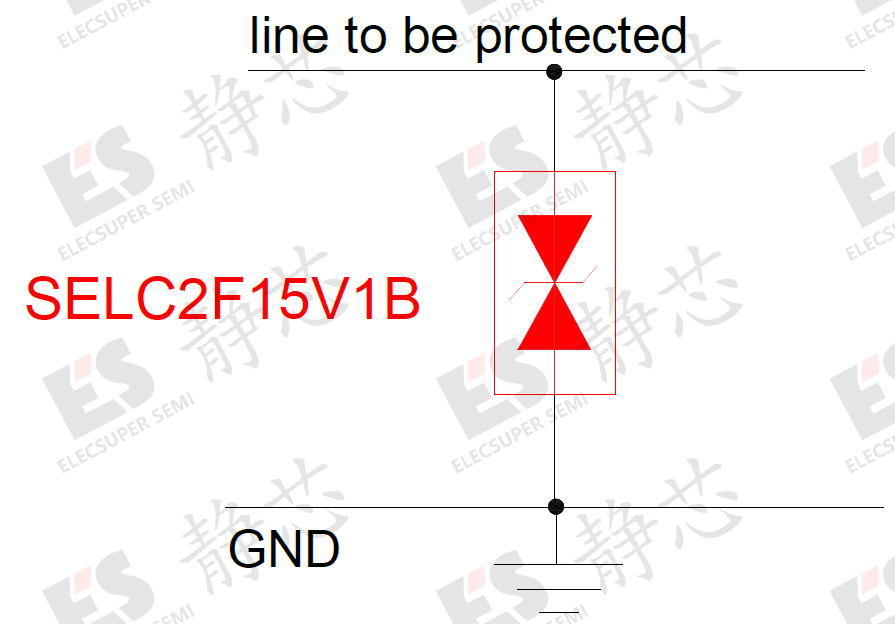

图2 SELC2F15V1B应用示例
总结与结论
SELC2F15V1U和SELC2F15V1B凭借其超小体积、低电容和低钳位为空间受限的电子设备提供了高效可靠的ESD防护选择，可为工作电压为15V及以下的相关电路静电防护提供性价比极高的选择，将在消费电子、可穿戴设备、通信设备和工业控制等领域发挥重要作用。
湖南静芯ESD器件工作电压涵盖1.0~72V，电流涵盖4~30A，电容最低至0.08pF，封装涵盖CSP、FC及各类封装形式。同时推出22V&33V TDS平缓浪涌抑制器，可用于保护工作电压为20V、24V、28V、36V的系统，具有精准且恒定的触发电压、优异的钳位性能及稳定的温度特性，可为系统提供更全面保护。结合TDS器件与深回扫ESD优势，湖南静芯是国内首家推出USB4.0完整解决方案的公司，详情可以参考：湖南静芯推出Thunderbolt4、5/USB4.0&PD3.0的ESD&EOS防护完整解决方案100W+80G与“湖南静芯推出USB4.0&PD3.1的ESD&EOS防护完整解决方案140W&180W+80G/120G”等文章。
