产品概要
Ku波段双向放大器
博瑞集信全新推出一款特色双向放大器BR9681FEJ，频率覆盖10GHz至15GHz，为卫星通信、雷达等应用提供高性能收发一体化解决方案。
该产品内部集成有源偏置网络，可自动补偿温度与工艺波动，确保静态电流始终稳定；产品已内匹配至50欧姆，搭配+5V单电源供电与标准QFN20封装；在宽频带范围内，该产品具有高增益平坦度、高线性度等特点，为信号质量提供坚实保障。
在宽频带范围内，BR9681FEJ适用于收发公共通路，可有效减小模块尺寸、简化系统设计与集成度并降低系统成本。
BR9681FEJ简介
工作频段：10GHz～15GHz
RX模式
小信号增益：23.5dB@12GHz
噪声系数：2.7dB@12GHz
输出功率1dB压缩点：21.2dBm@12GHz
Vdd=+5V，静态电流112mA
TX模式
小信号增益：23.7dB@12GHz
输出功率1dB压缩点：20.9dBm@12GHz
噪声系数：2.8dB@12GHz
Vdd=+5V，静态电流112mA
封装形式：QFN20（4mm×4mm）

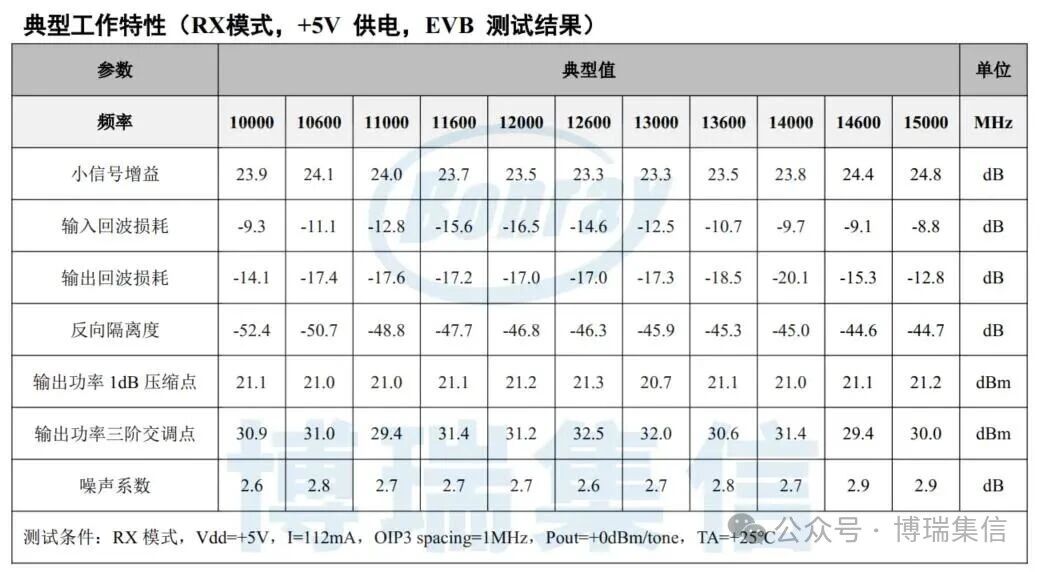

射频特性

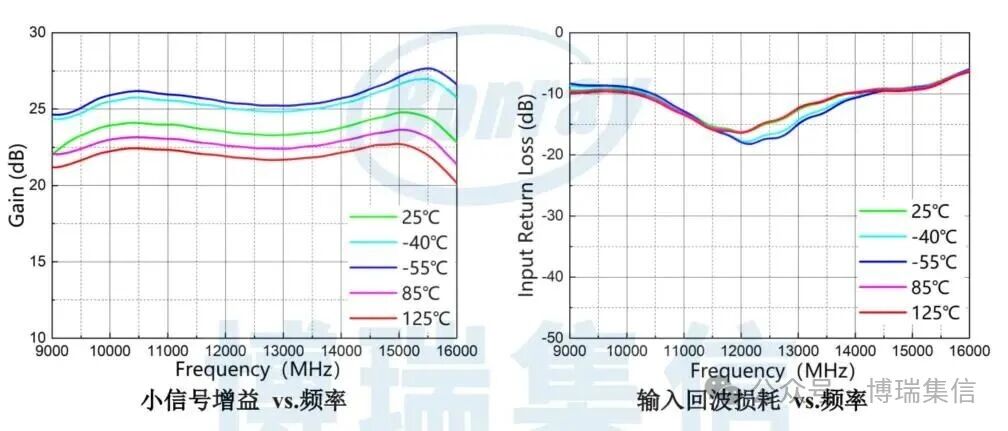

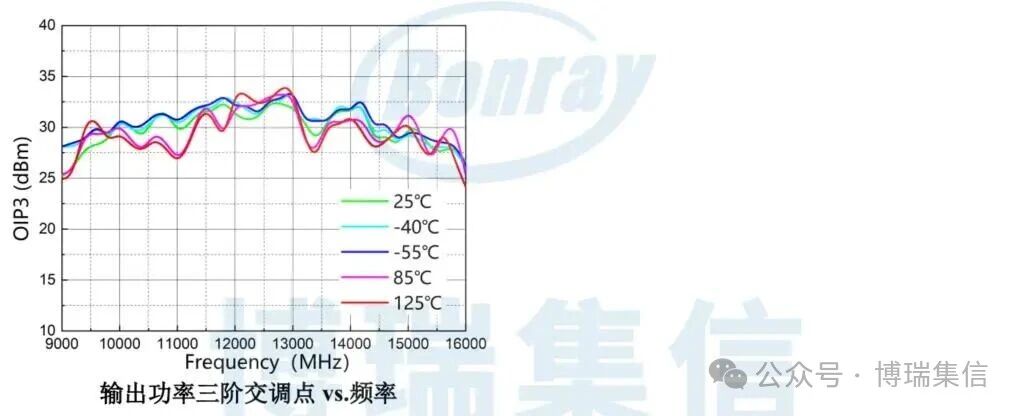

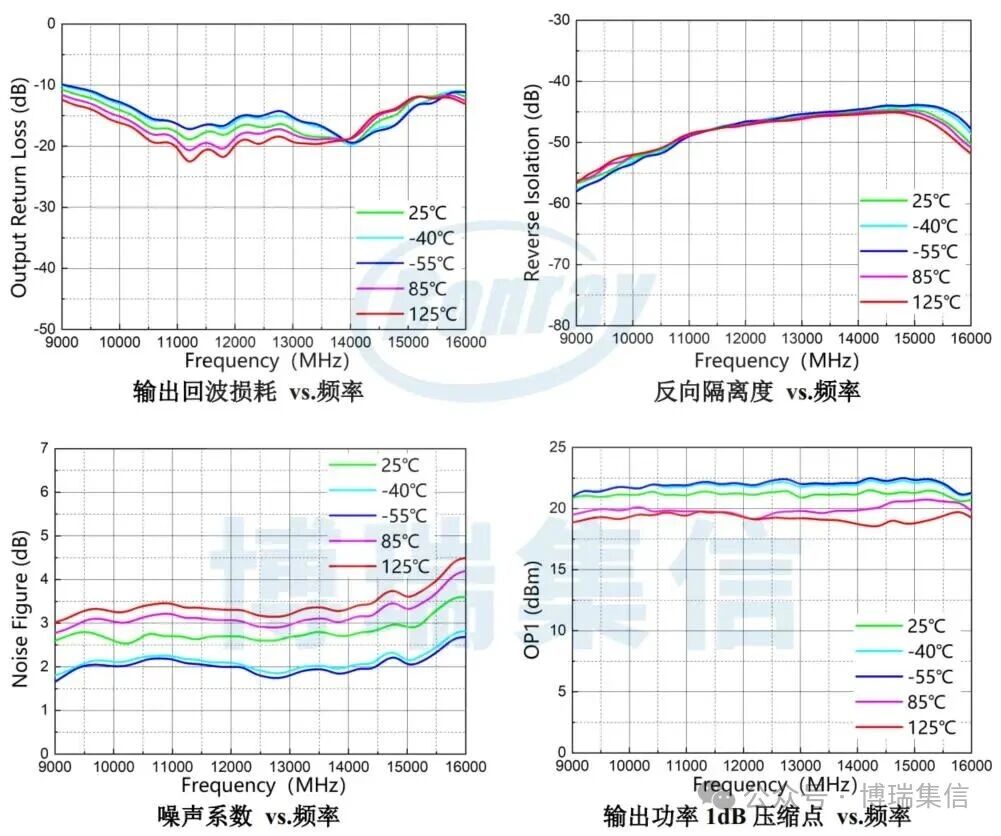

典型工作特性

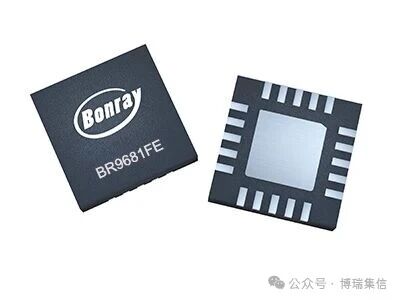

芯片效果图
关于博瑞集信
博瑞集信是一家国内领先的自主可控核心芯片和特种通信设备提供商。凭借经验丰富的团队、完备高效的平台、先进可靠的工艺，已在自主可控射频微波领域处于业界领先水平。公司专注于通信、雷达、航空电子等领域的核心芯片及关键模块的研发、生产与销售，通过提供完全自主可控的创新技术与完整的产品解决方案，能够灵活满足不同用户的个性化需求及快速创新需要。
来源：博瑞集信
