昇陌微电子推出 XMB100x 系列超低功耗传感器模拟前端

winniewei的头像
winniewei -- 周一, 03/02/2026 - 15:14

昇陌微电子推出 XMB100x 系列电化学传感器模拟前端（AFE），该系列产品可适配2/3/4电极的多种形式电化学传感器，并且具有超低功耗、超低工作电压、极简片外BOM等特征，适用于连续血糖监测等产品。

产品概述

XMB100x 系列是低压、低功耗、小尺寸电化学传感器测量前端（AFE），包含XMB1000（额定供电电压为1.5V）与XMB1001（额定供电电压为3V）两个型号。

XMB100x 系列 AFE 集成了基准源、多通道模数转换器、多通道缓冲数模转换器、温度传感器、电源管理单元以及 SPI 通信接口等多个功能模块。可通过软件配置实现电位仪、电流测量、温度测量、电压测量等功能。所有测量可周期连续运行，并提供中断上报。

XMB100x 系列 AFE 针对可穿戴应用特别优化了供电电压、功耗以及片外 BOM。其中XMB1000 支持低至1V的供电电压，并且支持极低功耗的休眠模式，片外仅需1个专用电容，非常适合纽扣电池供电的小尺寸设备。

此外，XMB100x 还提供可配置的抗工频干扰滤波器，可以大幅减小工频干扰对测量精度的影响。

产品特性

  • 额定工作电压：

    • XMB1000：1.5V （最低1.0V）

    • XMB1001：3.0V （最低2.5V）

    • 电极配置：2电极、3电极、4电极

    • 电极电压：0.05V ~ 1.5V

    • 休眠状态电流：<20nA

    • 三电极模式典型工作电流：

      • XMB1000：6.5μA

      • XMB1001：3.5μA

    • ADC精度：16bit

    • DAC精度：12bit

    • 抗干扰滤波频点：50Hz、60Hz

    • ESD特性：

      • CDM：±2000V

      • HBM：±3500V

    • 封装形式：

      • QFN16（3mm x 3mm)

      • FCCSP（2mm x 2mm）

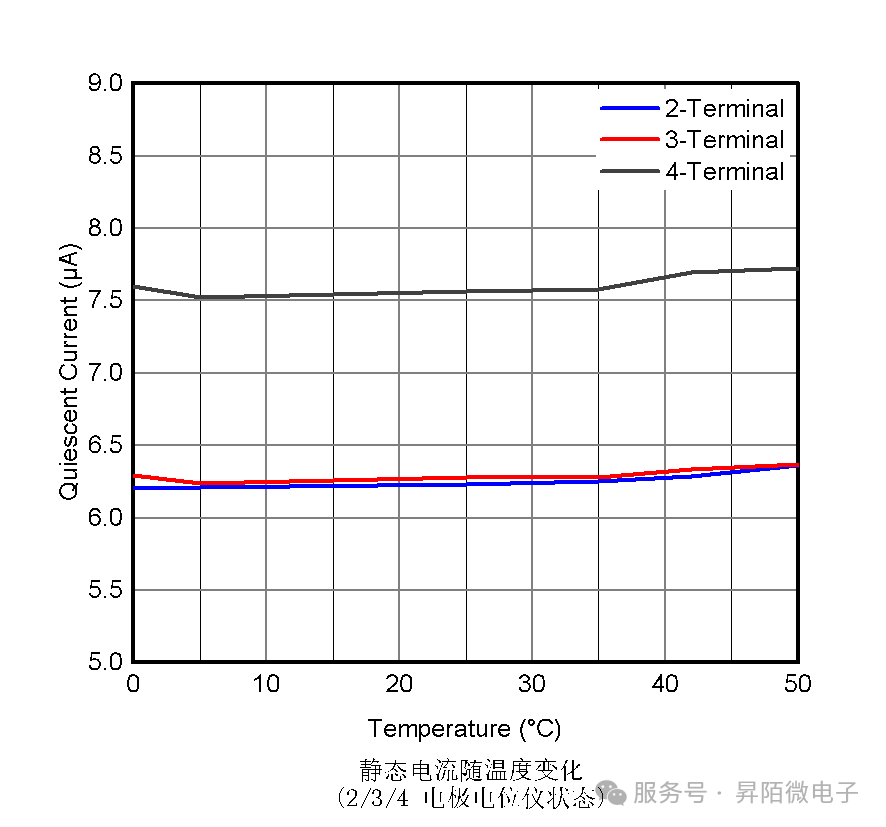

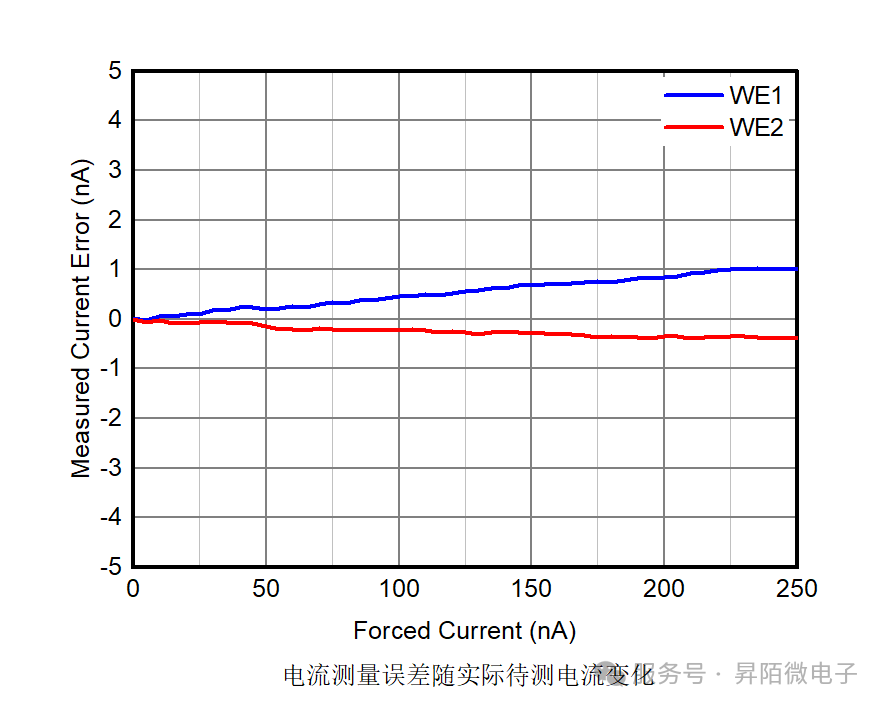

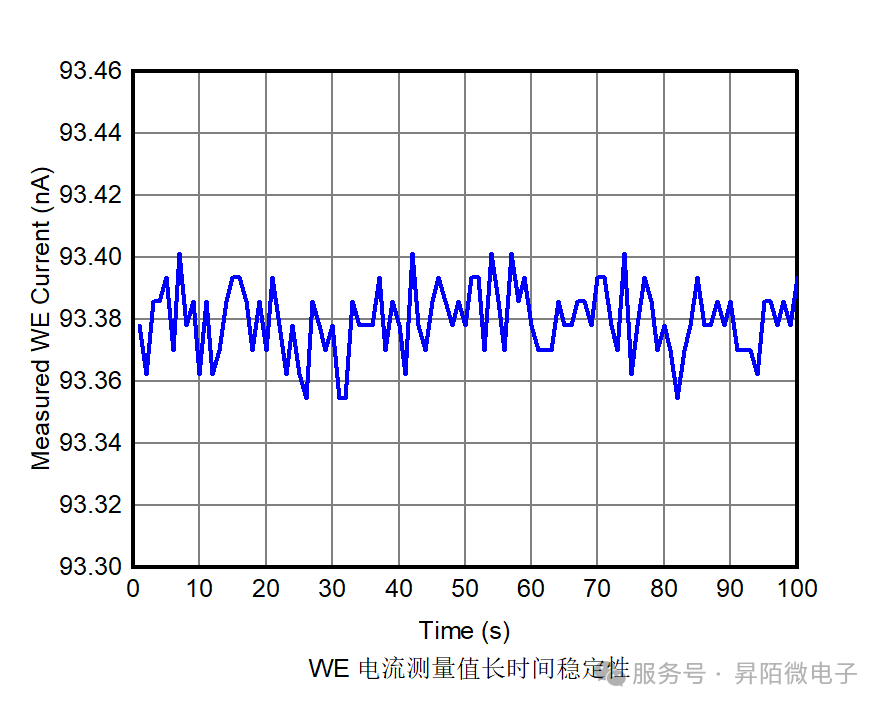

    性能图表

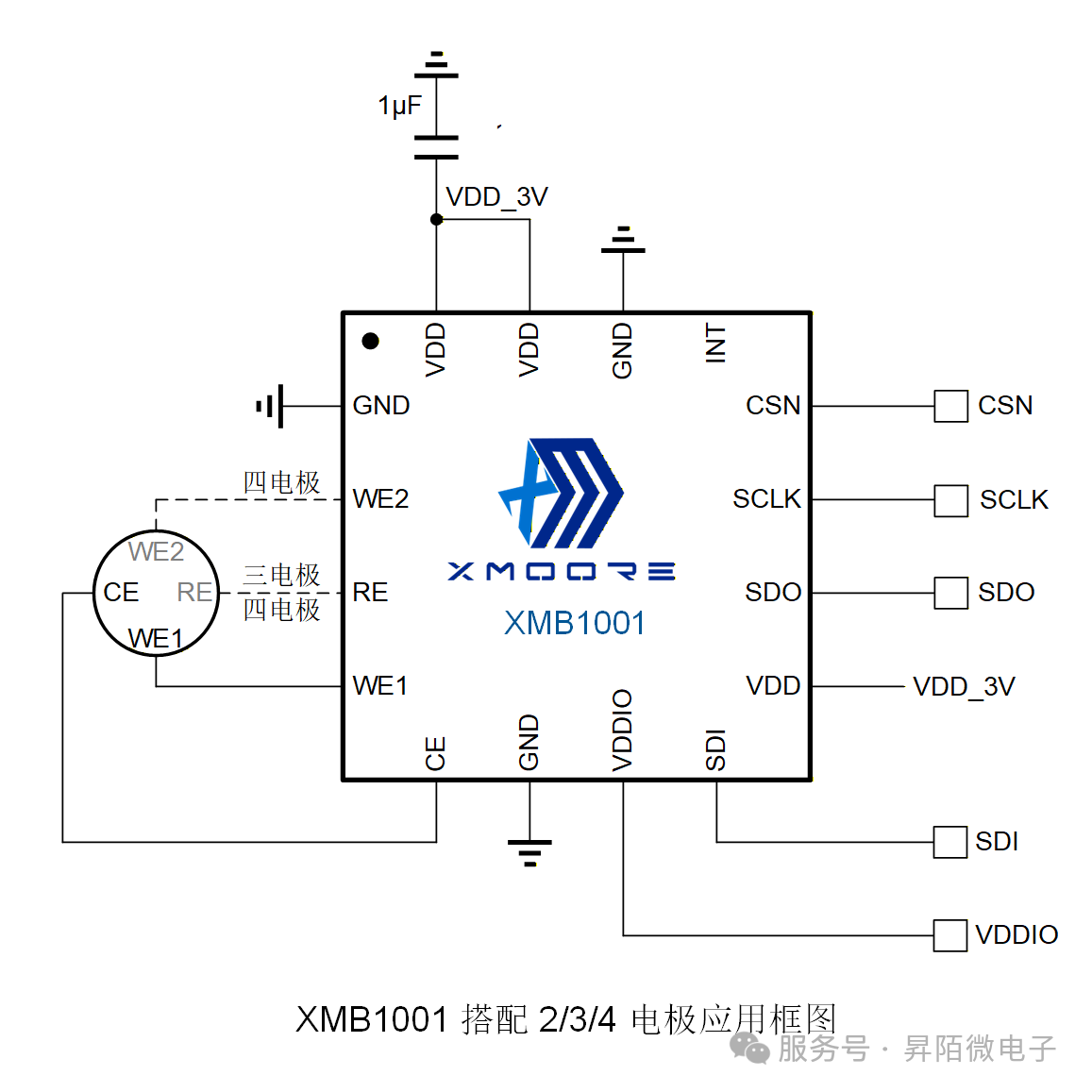

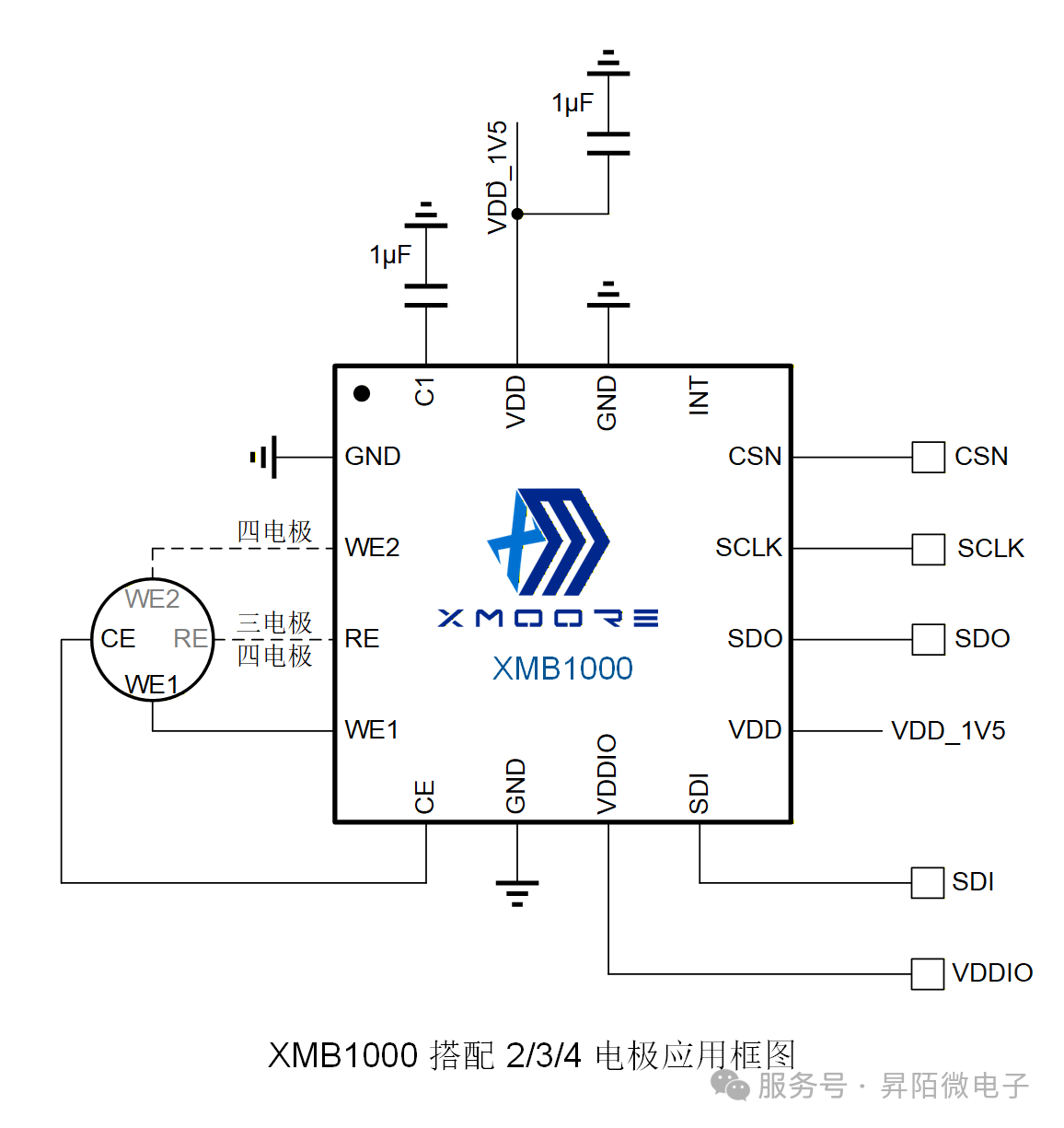

    应用框图

    XMB100x 系列 AFE 外围 BOM 极致简化：XMB1000 仅需两颗1μF电容（其中一颗是电源退耦电容，可与其他芯片共用）、XMB1001 仅需一颗电源退耦电容（可与其他芯片共用），适用于穿戴式等空间受限应用。



    关于昇陌微电子

    昇陌微电子（苏州）有限公司是一家专注于模拟集成电路产品研发和销售的集成电路设计企业。昇陌微电子以弥补国内外模拟技术差距，做世界一流的模拟芯片公司为使命，致力于研发高性能、高质量和高可靠性的集成电路产品。

    来源：昇陌微电子
