产品概述

在通信技术跨越式发展的今天，5G的高速连接、AI的实时决策与物联网的泛在组网，正推动电子设备向更高速、更智能、更融合的方向演进。信号传输系统作为数字世界的“神经网络”，不仅需要处理多电压、多协议的复杂兼容挑战，更面临着低延时、高能效与极致集成化的严苛要求。

力芯微推出一款8通道自动双向适用于推挽和开漏应用的电平转换芯片 ETS0108，纳秒级传输延时，自动双向传输无需额外控制，内置10kΩ上拉电阻减少外围器件，可在1.8V到5V之间转换电平，兼容I²C、UART、SPI等多种通信协议，显著降低系统集成复杂度，推挽应用下支持24Mbps信号传输，其在消费电子、工业控制与自动化等领域广泛适用。

产品特点

  • 无需控制自动转换传输方向

  • 输入输出端口内置10kΩ上拉电阻

  • 最大传输速率：

    24Mbps (Push Pull)

    2Mbps (Open Drain)

  • VCCA工作电压1.65V到3.6V  (VVCCA ≤ VVCCB)

  • VCCB工作电压2.3V到5.5V

  • B端口ESD能力 HBM达到8kV

  • 封装尺寸TSSOP20 (4.4mm × 6.5mm)

典型应用

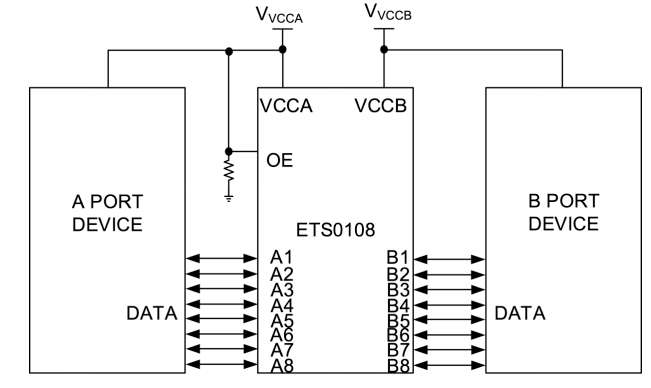

图1：典型应用电路

管脚定义

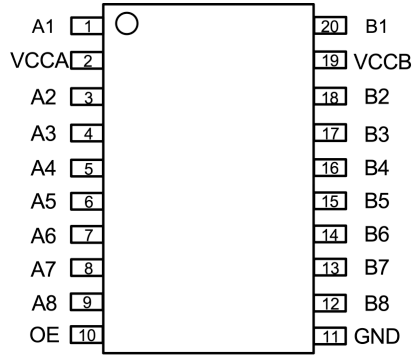

图2：管脚定义

功能框图

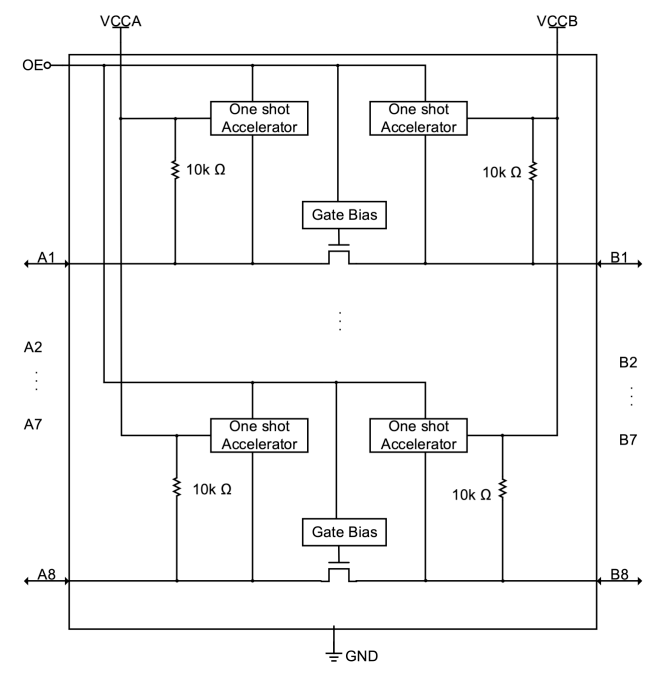

图3：功能框图

其他亮点

one-shot功能：输出单稳态触发器（one-shot）检测A或B输入端口的上升沿，在上升沿期间，单稳态触发器（one-shot）会短暂接通输出上拉MOS管，可加快输出信号从低电平到高电平的转换速度。

来源：力芯微电子
