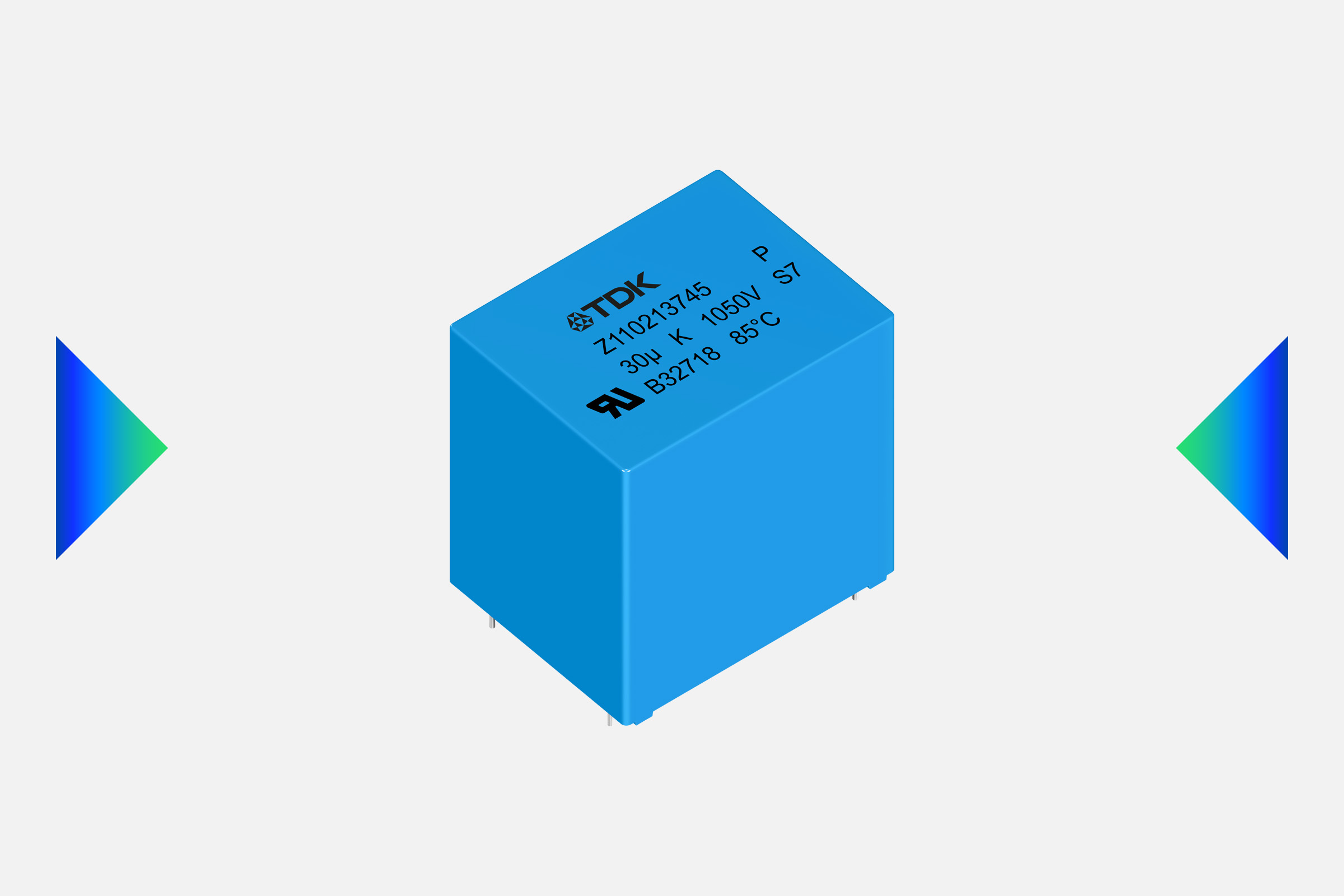

TDK株式会社（东京证券交易所代码：6762）重磅推出B3271xP系列直流支撑薄膜电容器。新元件专为严苛的汽车与工业电力电子应用而设计，具有出色的耐热性能，最高工作温度达+125 °C，且在+105 °C以下无需降额，即使在空间局促的逆变器环境中，也能保持稳定的容值与可靠的能量缓冲性能。对于电动汽车 (xEV) 主电机驱动控制器、车载充电机以及DC-DC转换器等高温要求和持续纹波负载能力，该性能非常适用。
B3271xP系列涵盖的电容范围为0.47 µF至110 µF，额定直流电压范围为600 V至1200 V，充分满足变频器、高端工业电源及光伏逆变器等各种应用的灵活设计需求。其采用聚丙烯 (MKP) 介电材料，具有低损耗、大纹波电流能力以及优异的自愈性能，即使在严苛的电气应力工况下依然能高效率运行并延长系统使用寿命。
该系列元件采用阻燃塑料外壳并配合环氧树脂密封（符合UL 94 V-0），包含27.5 mm、37.5 mm和52.5 mm三种引脚间距可供选择。除了标准的2引脚版本，我们还可提供4引脚，以增强机械稳定性并支持低电感布局设计。元件的典型等效串联电阻 (ESR) 低至数毫欧，在10 kHz频率条件下具备高电流能力，有助于实现可靠的直流支撑滤波并有效降低温升。
B3271xP系列符合AEC-Q200E标准并通过UL 810结构认证，既满足汽车平台的高可靠性要求，还契合全球工业市场需求。凭借优异的高温耐受能力、宽泛的电气性能及紧凑的结构设计，该系列元件可帮助工程师进一步优化逆变器设计，满足高效率、稳定性以及长期可靠性等多方面需求。
TDK还为B3271xP系列提供了多种工程设计工具，包括SPICE模型库和基于网页的电容器使用寿命估算和额定参数查询APP (CLARA)。
特性和应用
主要应用
变频器
工业及高端电源
光伏逆变器
主要特点和优势
工作温度高达+125 °C
功率降额从 +105 °C开始
高CV值，结构紧凑
优异的自愈性能
可应要求提供4引脚版本
具备过电压能力
低损耗与大电流能力
高可靠性
长使用寿命
符合RoHS
通过UL 810结构认证
符合AEC-Q200E
关键数据
订购代码 | 额定电压VR | 额定容值CR | IRMS,max | 引线间距 |
|---|---|---|---|---|
B32714P | 600 … 1200 | 0.47 … 14.0 | 2.3 … 11.0 | 27.5 |
B32716P | 600 … 1200 | 1.5 … 65.0 | 4.0 … 24.9 | 37.5 |
B32718P | 600 … 1200 | 11 … 110 | 11.3 … 25.8 | 52.5 |
如需了解该产品的更多信息，请访问www.tdk-electronics.tdk.cn/zh/film_dc_link
