微源半导体推出30V/5A高效率COT架构降压芯片LP6435

winniewei的头像
winniewei -- 周五, 02/06/2026 - 15:40

LP6435是一款5A同步降压芯片，工作电压4.2V~30V，输出电压可调，最低支持0.6V输出，最大占空比95%；集成低内阻开关MOSFET，转换效率高达95%；采用Constant-on Time（COT）控制架构，实现快速瞬态响应，支持低ESR的多层陶瓷电容（MLCC），无需外部的控制环路补偿元器件。开关频率为500kHz，支持小尺寸的3.3uH功率电感使PCB布线和面积更紧凑。

支持PFM/PWM工作模式和FPWM（强制PWM）规格可选；FPWM模式在无负载条件下可以实现极低的输出纹波； PFM/PWM模式，重载工作在连续模式（PWM），轻负载进入脉冲频率调制模式（PFM），降低开关频率提高效率, 实现全负载范围内高转换效率。

支持软启动时间可调功能，改变Css电容大小可调节软启动时间；内置快速放电功能，EN=0时关断芯片，快速放电打开输出电容上的电压快速被释放，避免电容残留电压导致的系统异常，芯片关断电流仅1.5uA。


LP6435采用ESOP8封装, 适用于车载电子、扫地机、打印机、工业交换机、工业自动化设备、TV、投影仪、音响、电动工具等12V/24V、多节锂电池供电系统的产品。

LP6435主要特点

高精度，优异的动态响应性能

  • FB电压精度：±1%

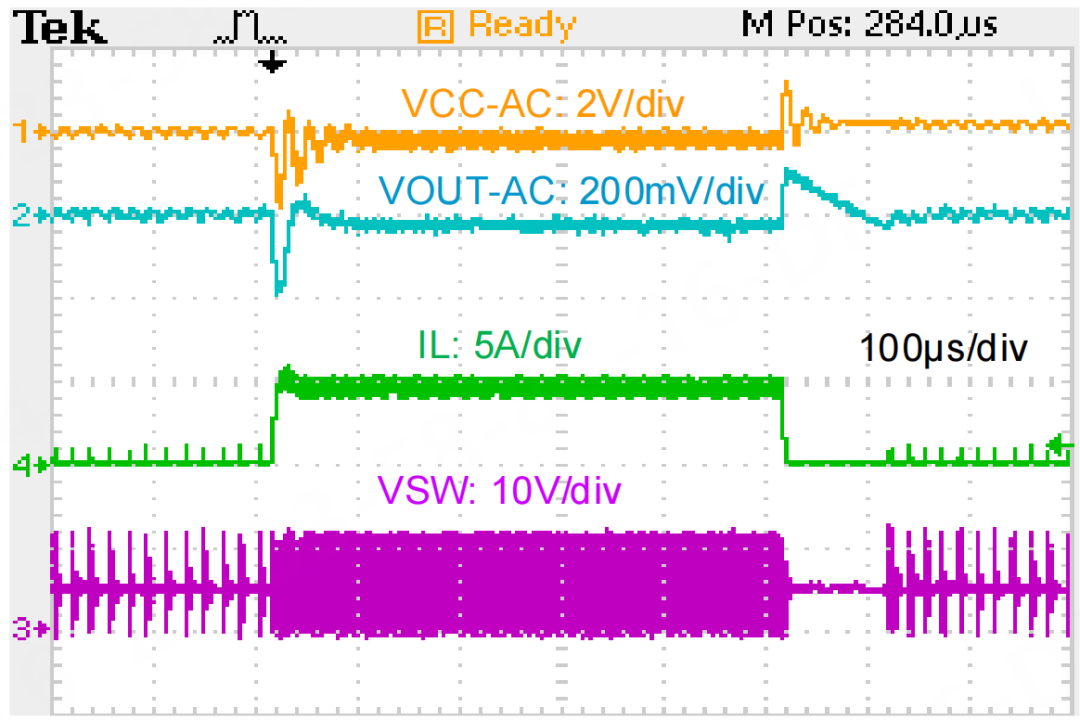

  • 采用（COT）控制架构，快速瞬态响应，在0.1A~5A瞬态负载变化时，输出电压瞬态变化小于


  • VIN=12V, VOUT=5V, 0.1A-5A-0.1A, LP6435SPF

高效率，降低系统损耗

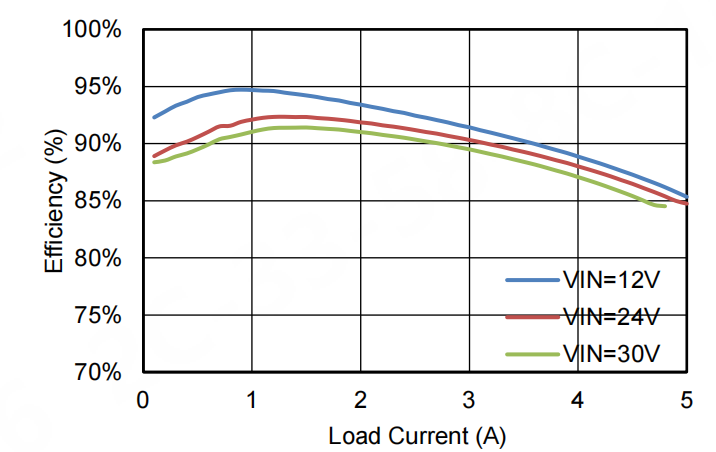

  • 集成低内阻功率 MOSFET，损耗小转换效率高，最高效率可达95%。


VOUT=5V, 4.7-uH, LP6435SPF

高可靠，集成多重保护功能

  • 输入欠压

  • 输出过压保护

  • 逐周期限流保护

  • 短路保护

  • 过温保护

微源半导体30V降压系列产品，包括输出电流1A~6A、轻载PFM/固定PWM（FPMW）模式、SOT23-6/ESOP8/QFN封装及多种脚位规格供选择，满足多元应用场景的应用。


来源：微源半导体
