产品概述

力芯微推出高度集成过流过压保护开关ET20125，为锂电子电池充电短路提供全面的故障保护。

该芯片持续监控输入电压，输入电流和电池电压。在输入过压情况下，设备通过关闭内部开关立即切断充电电路的电源。在过流情况下，它会在关闭开关之前将系统电流限制为消隐持续时间的安全值。也可以监视电池电压，如果电池电压超过规定值，则内部开关关闭。此外，该器件还监控其自身的芯片温度，并在温度过高时关闭。当出现输入端过压保护，负载限流，VBAT检测过压或者过温保护这4种异常事件发生时，开漏结构的FAULT引脚将下拉至GND，进行故障状态指示。

ET20125的限流阈值可通过外置电阻编程设置。并且内部集成的PMOS使该芯片的输入可以承受最高-30V的负向电压，有效的避免电源口反接。

ET20125适用于多种应用场合，例如智能手机，低功耗可穿戴设备，蓝牙耳机等。

产品特点

  • 提供以下三种保护：

    ——输入过压保护

    ——输入过流保护

    ——电池过压保护

  • 最大输入电压±30V

  • 支持0.3A至2A的限流可调

  • 软启动与软关断功能

  • 过温关断保护

  • 5.1V LDO模式输出

  • 故障状态指示

  • ESD保护：人体静电模型(HBM)：所有管脚 ±2KV 通过

  • 封装：DFN8L (3mm × 3mm)

典型应用

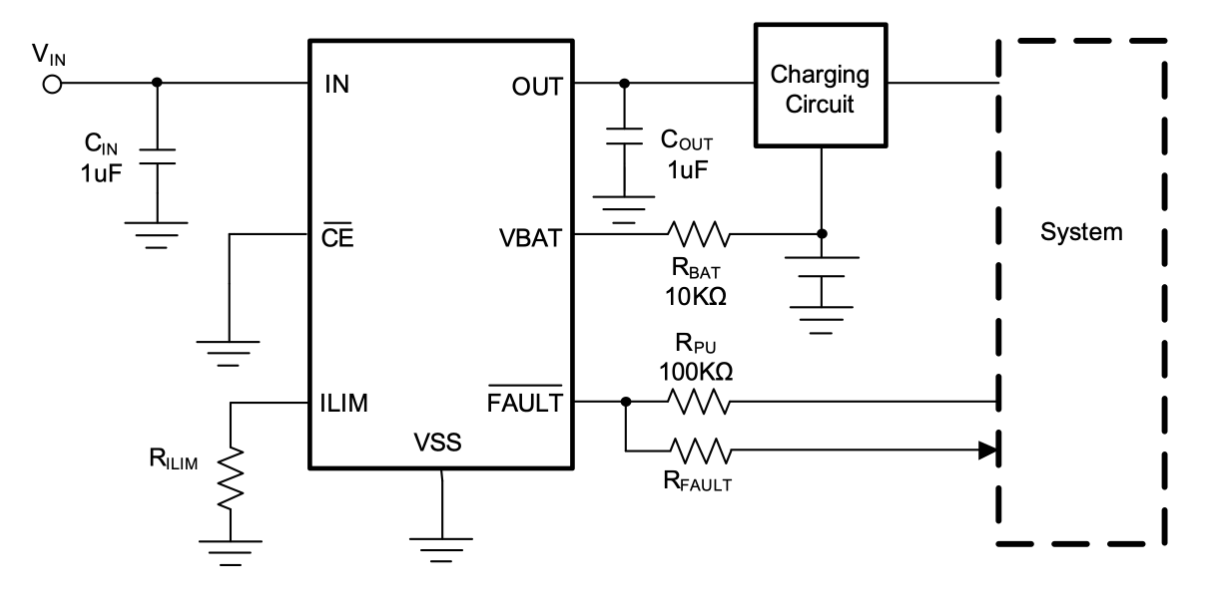

图1：ET20125 Application Circuit

管脚定义

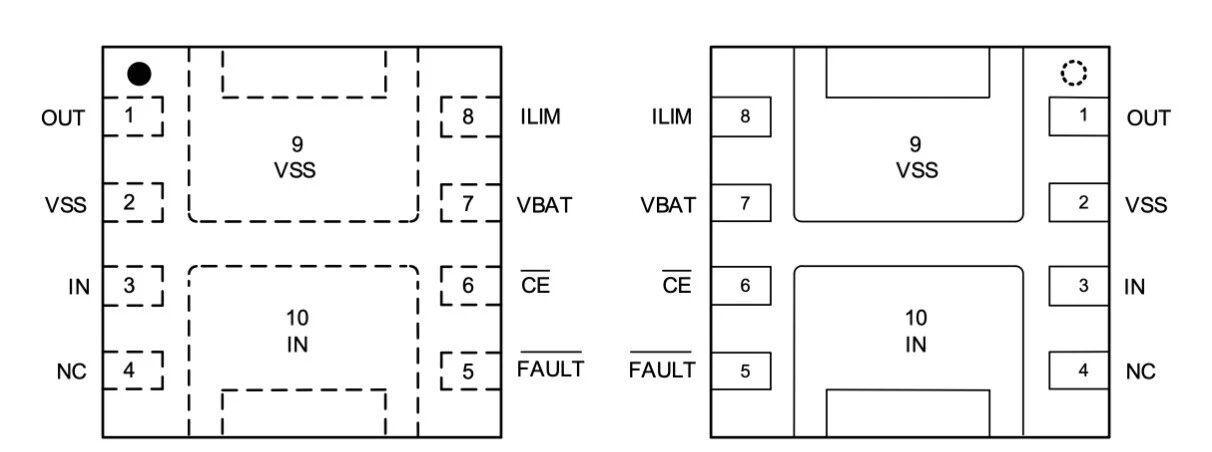

图2：DFN8L

功能框图


图3：功能框图

测试数据、曲线

（1）VIN带载启动测试。

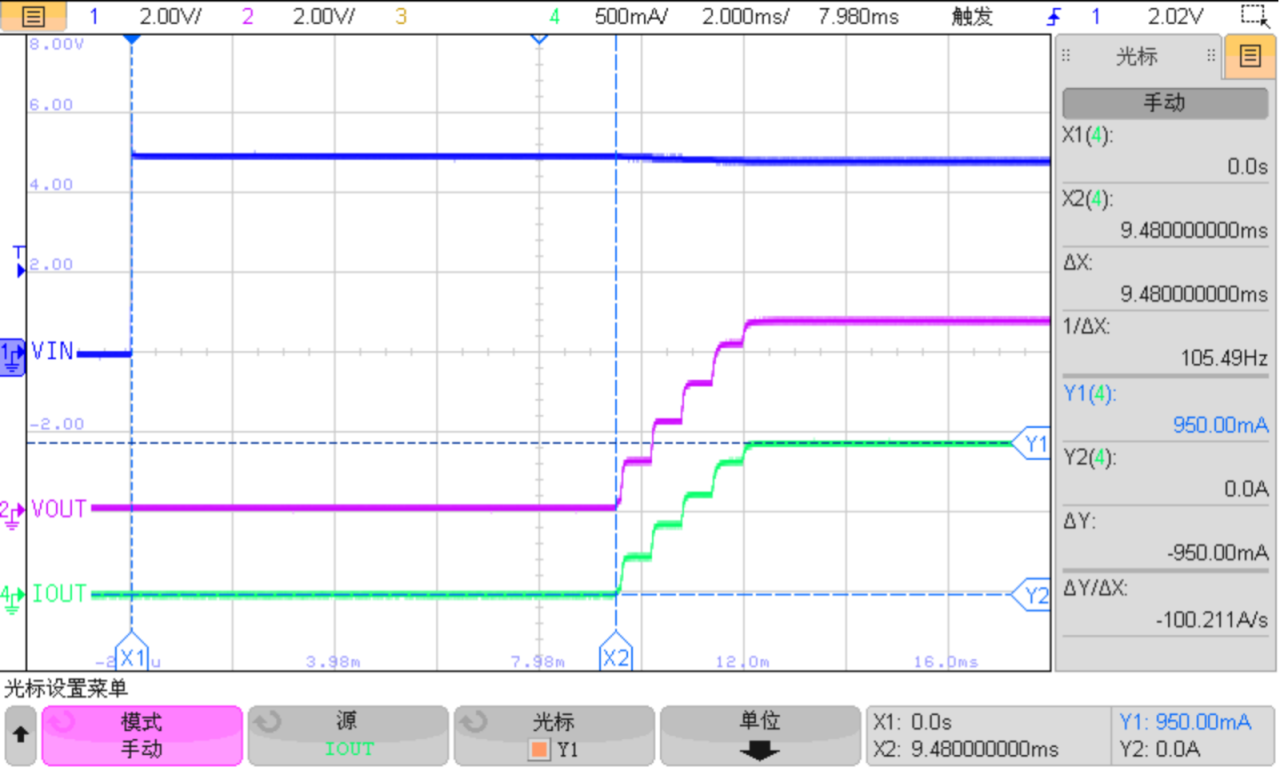

图4：Start-up through Input voltage (RL = 5Ω)

（2）过流保护测试。

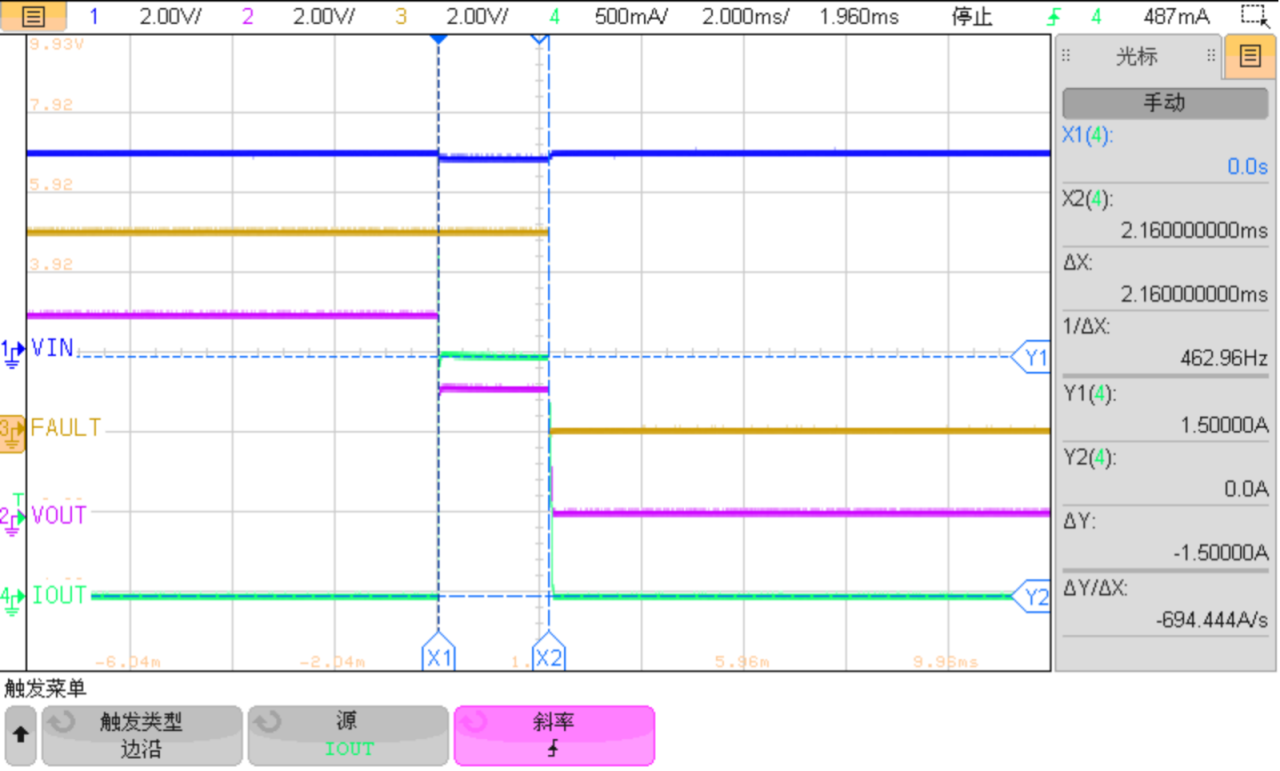

图5：Current Limit (RL = 2Ω)

（3）短路保护测试。

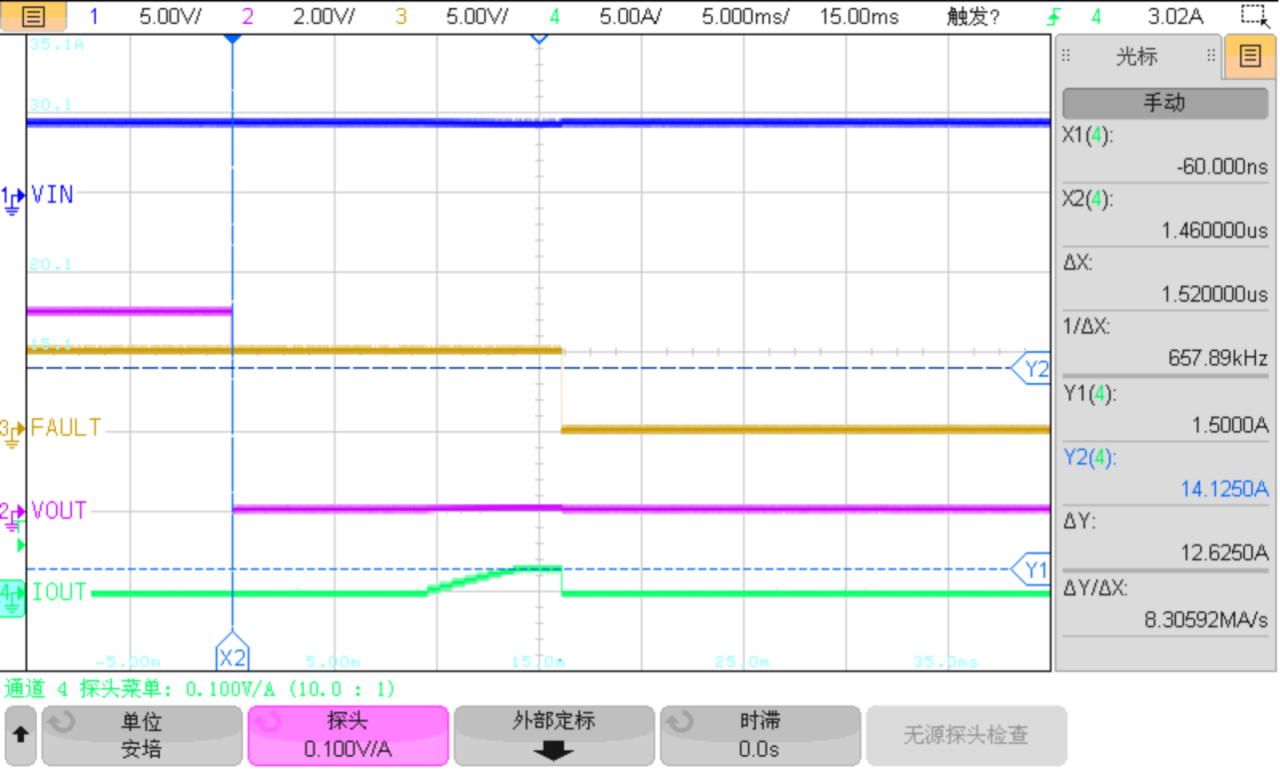

图6：Short Circuit during Normal Operation

（4）输入过压保护测试。

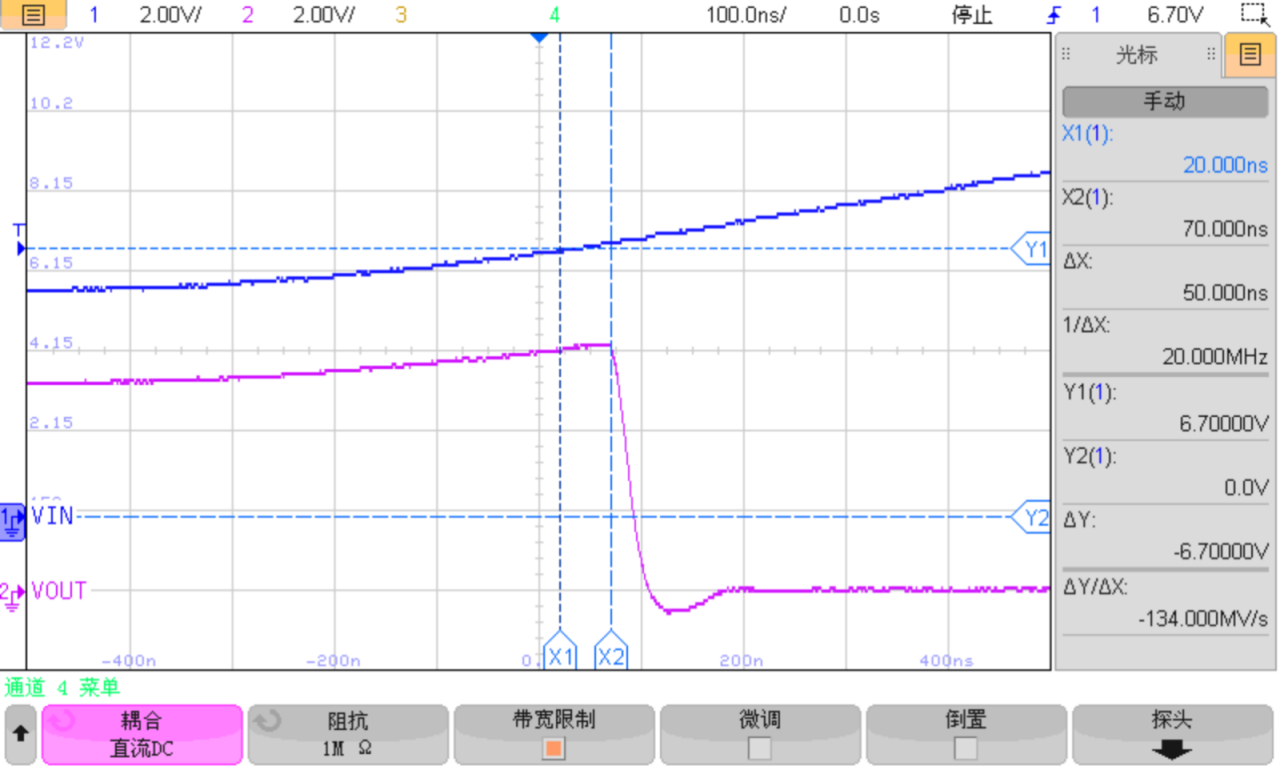

图7：OVP Response for Input Step

（5）输入OVP恢复测试。

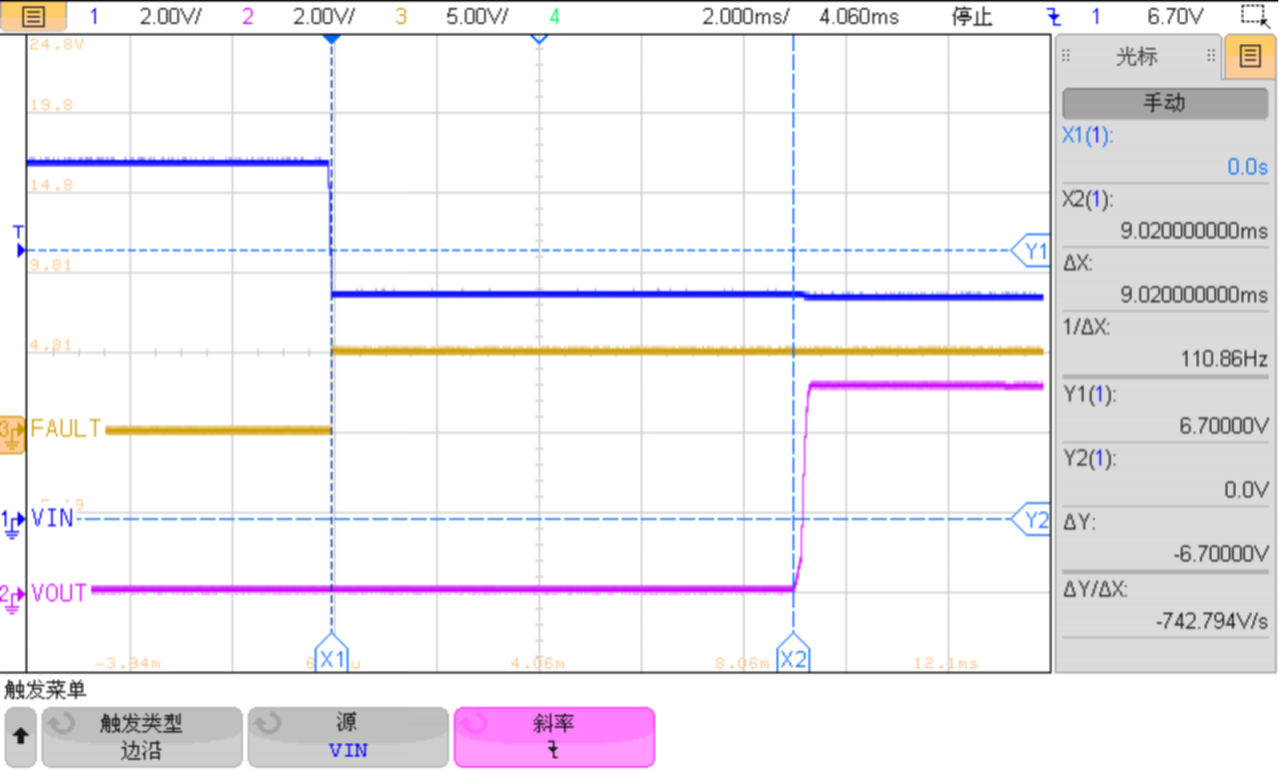

图8：OVP Recovery for Input Step

（6）限流曲线。
