昇陌微电子推出 XMO855x 系列精密运算放大器，该系列产品具备零温漂、轨到轨输入/输出特性，提供单路、双路和四路等多种封装选项。相较于国外同类竞品，XMO855x 在最低工作电压、功耗、带宽、压摆率及噪声等关键性能指标上具有明显优势，可广泛适用于各类高精度信号处理应用场景。
产品概述
XMO855x 是一款支持单路、双路、四路多种封装的零温漂、轨到轨输入/输出运算放大器。
XMO855x 系列运算放大器采用斩波架构，能够实现极低的输入失调电压。该架构可以有效抑制失调电压及低频噪声，并可以显著减小失调电压随时间及温度的漂移。同时，我们还增强了该运放的快速阶跃响应与纹波抑制能力。
XMO855x 系列运算放大器专为高精度微弱信号放大而优化。它具备轨到轨的输入输出特性，兼容高边与低边电流检测电路。该系列支持低至2.4V的单电源供电，是低压系统及电池供电设备的理想选择。
XMO855x 系列运算放大器在输入端集成了抗射频干扰滤波器，可有效抑制射频干扰，确保对微弱待测信号的精确采集。同时，该系列器件具备优异的静电及闩锁防护特性，为系统的长期稳定可靠运行提供坚实保障。
产品特性
工作电压范围：2.4~5.5V
输入失调电压：±5μV (最大值)
输入失调电压温漂：±40nV/℃ (最大值)
输入偏置电流：0.1nA
输入失调电流：0.1nA

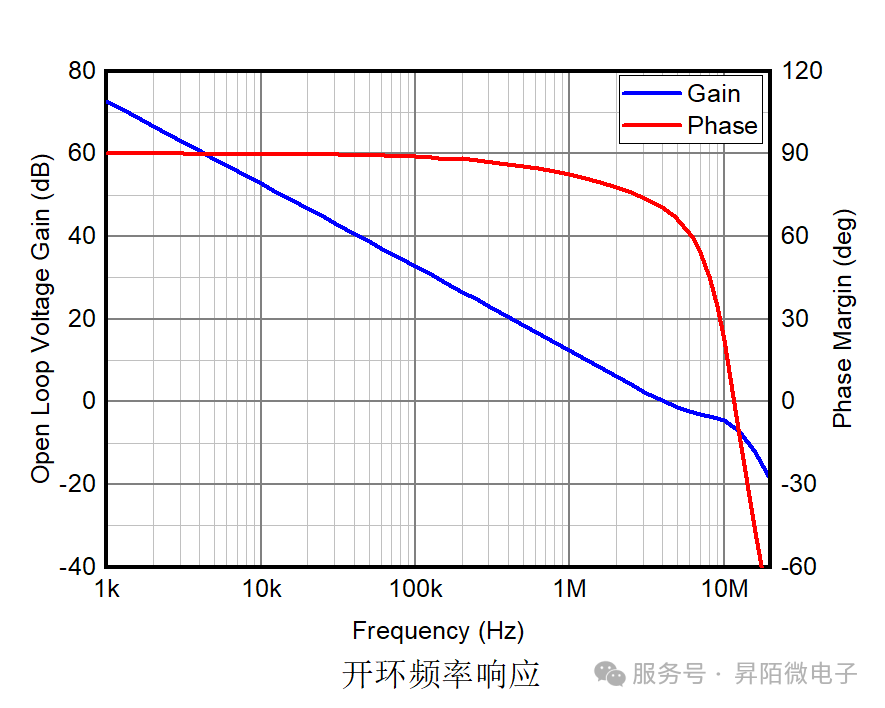

增益带宽积：4MHz

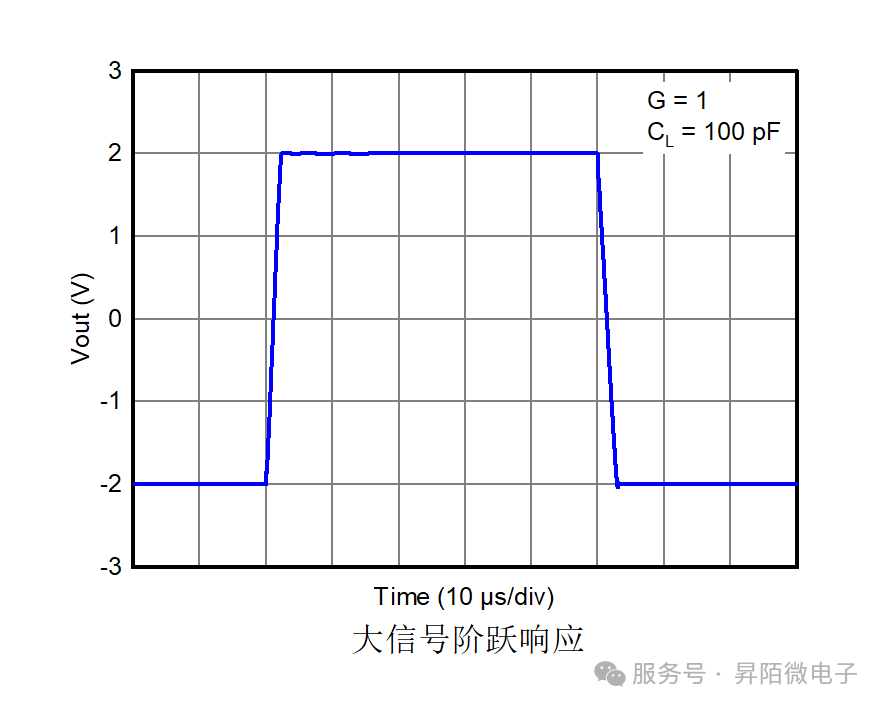

压摆率：1.4V/μs
噪声：

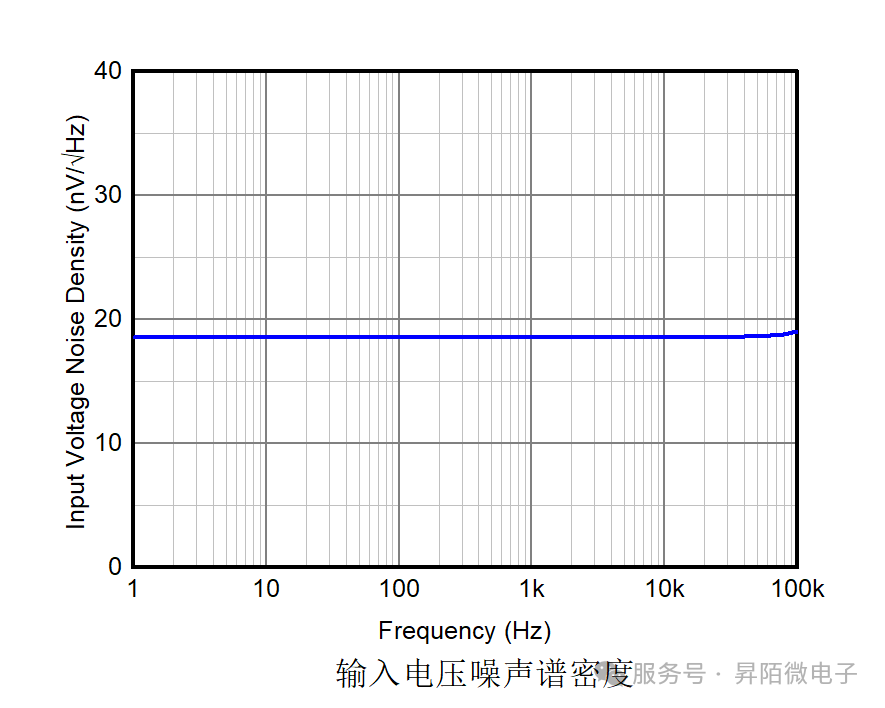

20nV/√Hz (1kHz)

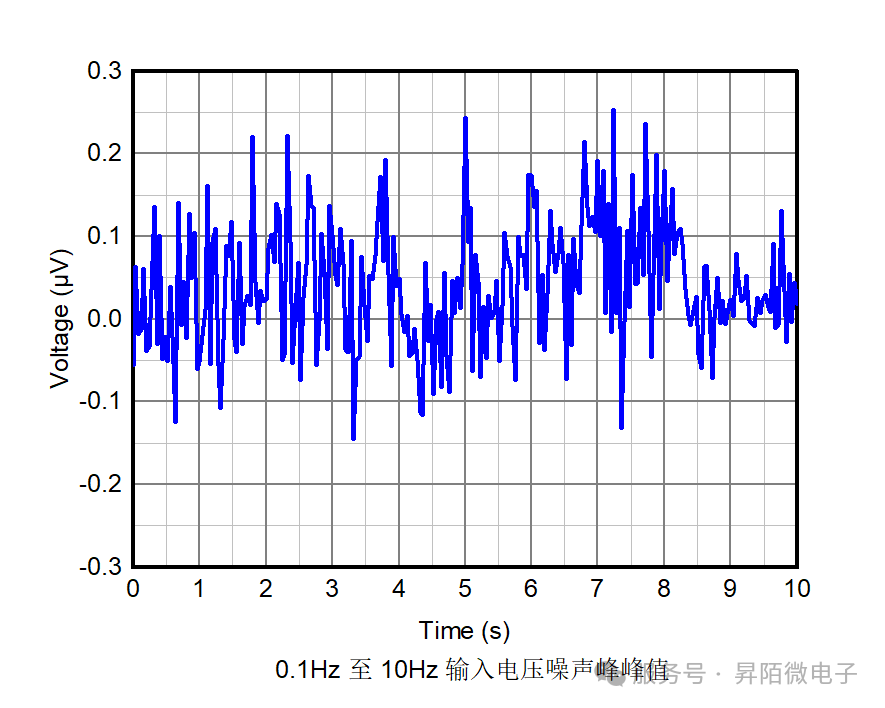

0.4µVpp (0.1 ~ 10Hz)
工作温度：−40~125℃ ESD HBM：±4kV CDM：±2kV

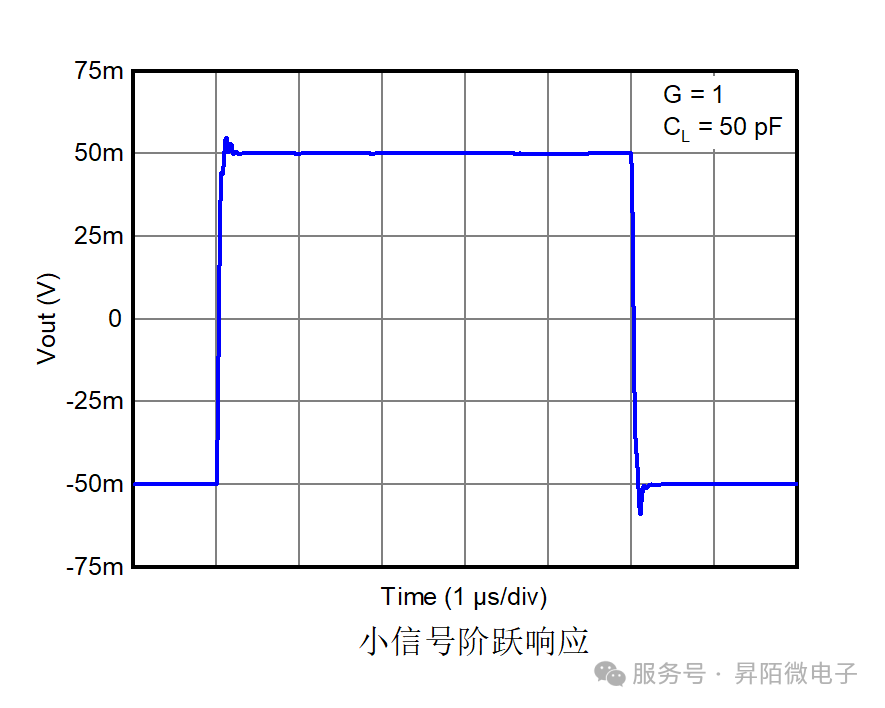

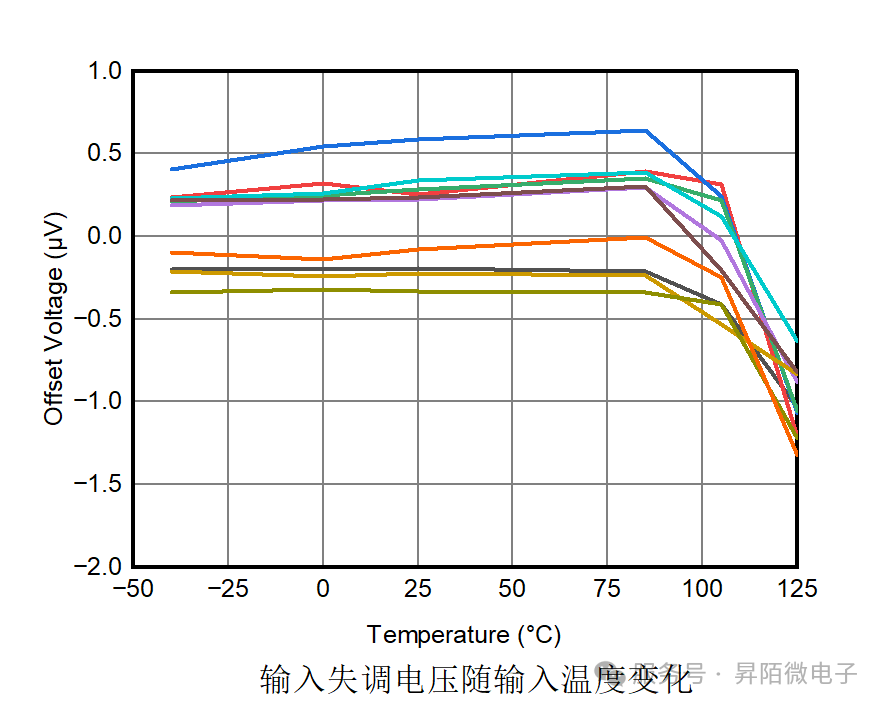

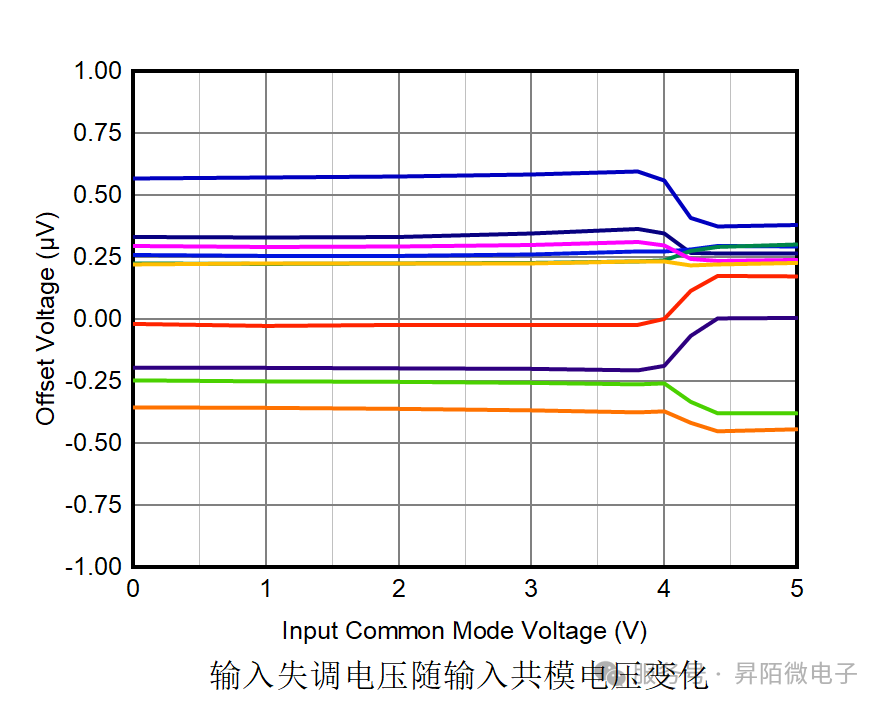

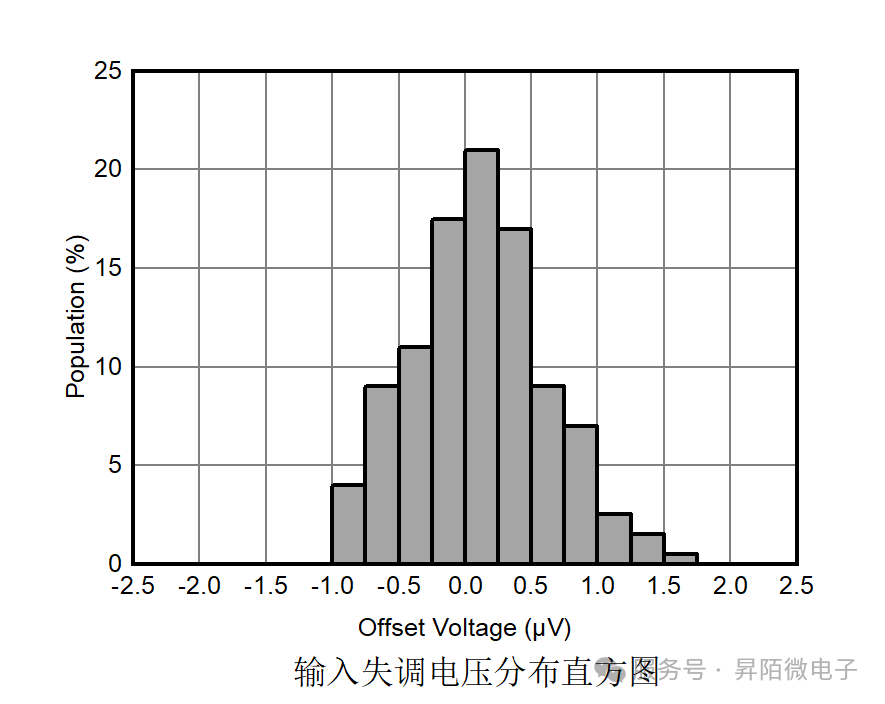

性能图表
竞品对比

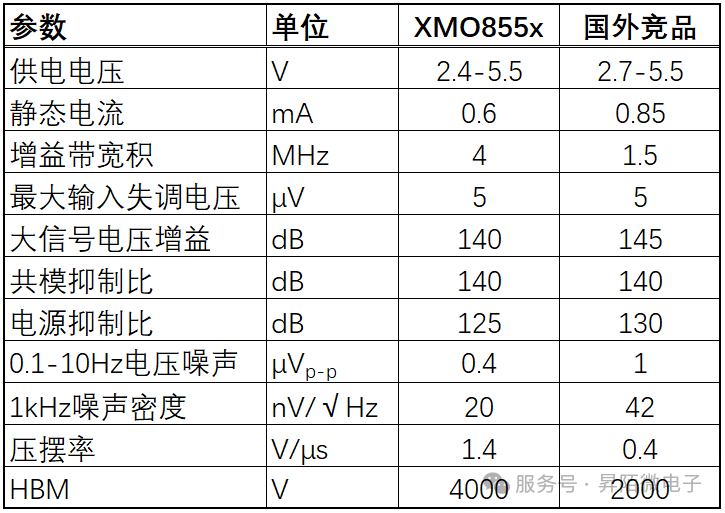

XMO855x 相比国外竞品在最低工作电压、静态电流、带宽、压摆率、噪声等性能指标方面有显著优势。从下面的表格对比我们可以看到：XMO855x 在静态电流比竞品低25%的条件下，最大失调电压与竞品相同、带宽是竞品的2.6倍、压摆率是竞品的3.5倍、1kHz 点噪声和 0.1-10Hz 积分噪声均比竞品低50%以上，此外XMO855x具有更强的 ESD 特性。

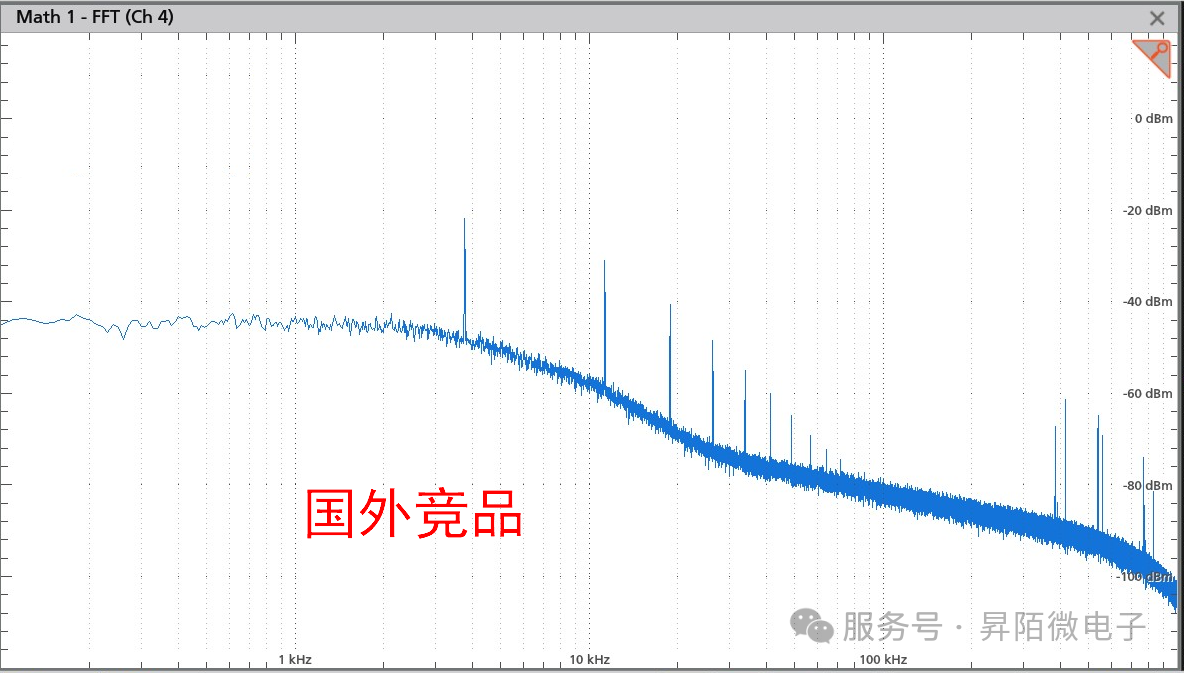

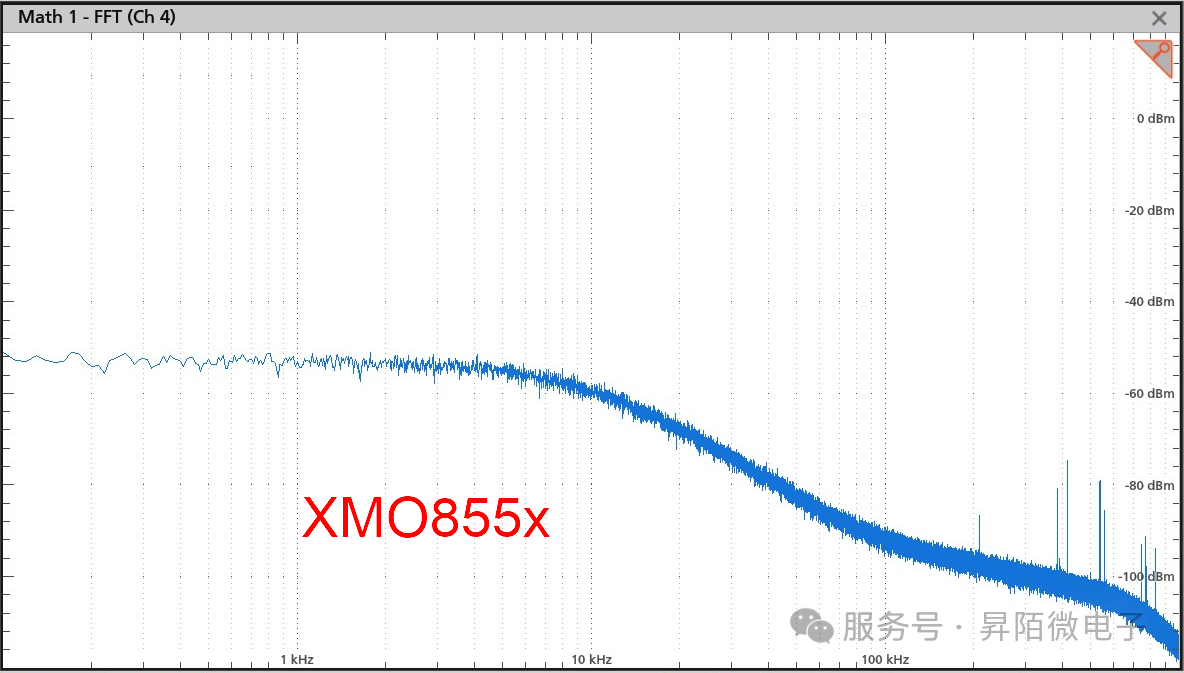

XMO855x 的斩波频率相比国外竞品高了数十倍，无杂散可用带宽相比竞品极大提升。下图分别是国外竞品和 XMO855x 在相同条件下（1000倍增益）的输出频谱。我们可以清楚看到 XMO855x 在 200kHz 带宽内输出频谱纯净，而竞品输出则有多个杂散分量。
封装信息

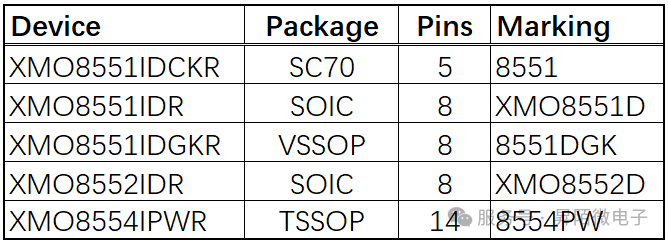

XMO855x 提供多种封装形式，具体料号如下表所示。
典型应用
差动放大电路

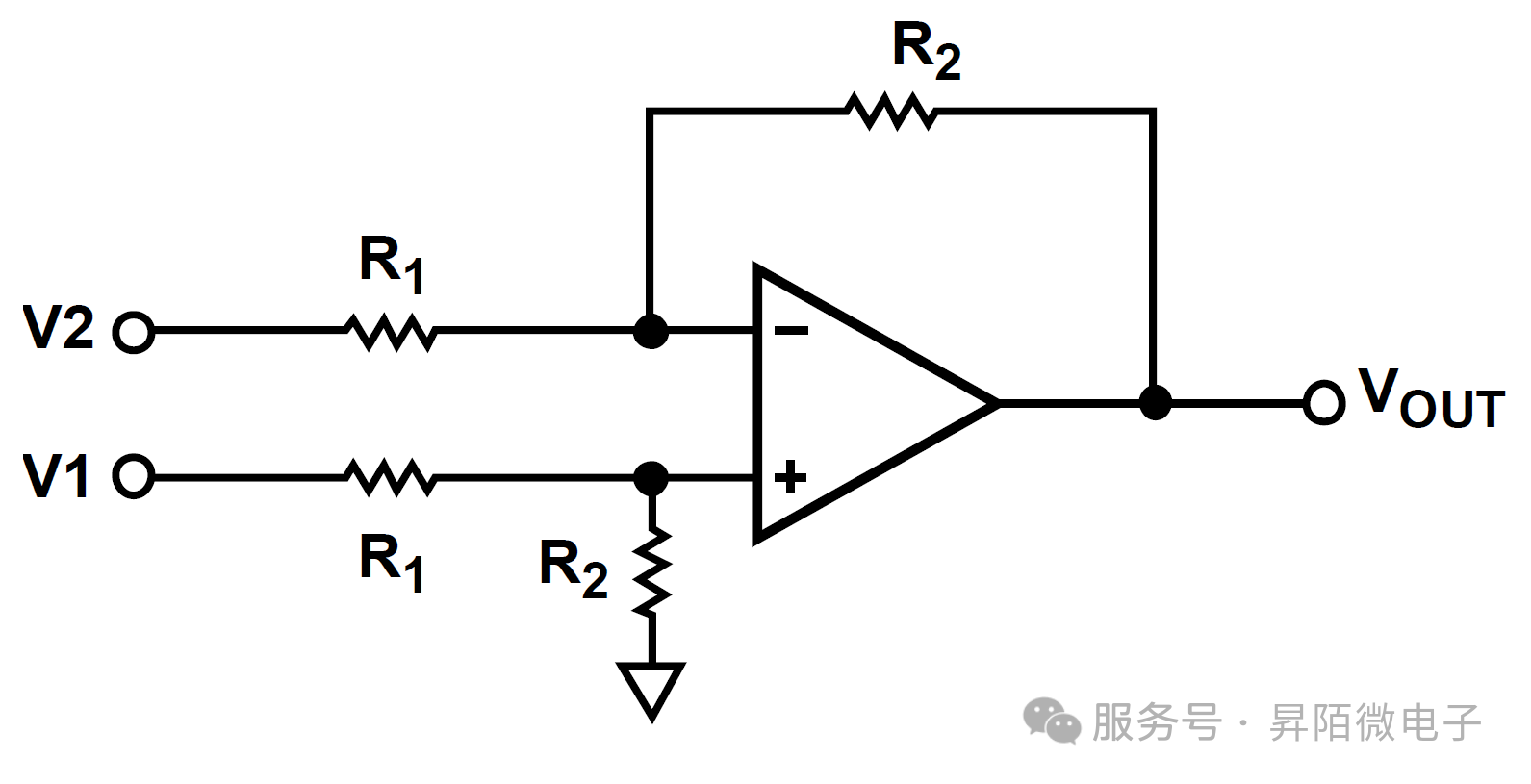

下图是用XMO855x构成的差动放大电路，该电路可以放大输入信号V1和V2的差模分量 (V1-V2) 的同时抑制其共模分量 (V1+V2)/2。
仪表放大电路

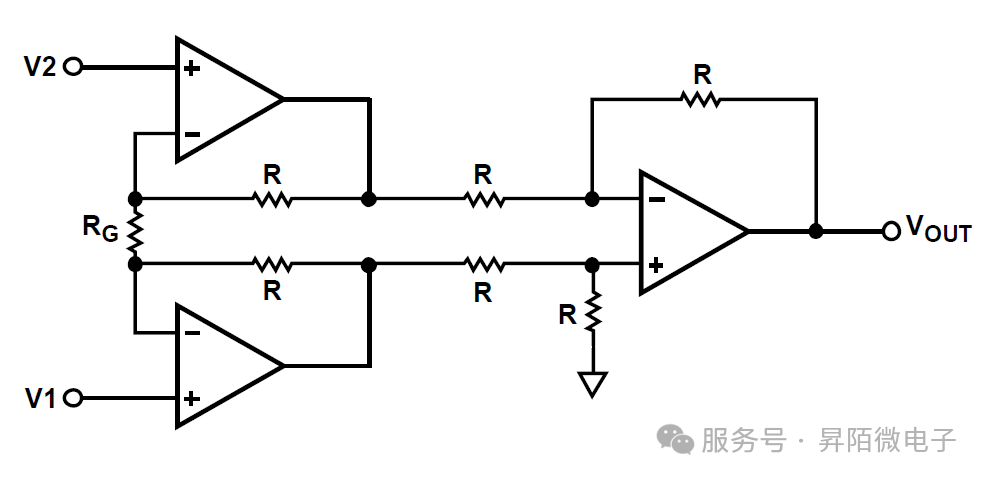

下图是用XMO855x构成的三运放仪表放大电路，该电路具备高阻输入特性，适用于传感器信号调理放大。
