产品概述

随着工业自动化控制技术的日益精进，更多的系统需要采用高压供电来控制，当系统需要实现微弱信号的稳定放大与处理时，要用到支持高压供电的运算放大器。

力芯微推出了专门为放大弱电压信号而设计的，高性能高压运算放大器ET85902。ET85902可在2.7 V（±1.35 V）至36 V（±18 V）的电压范围内工作，超出电源轨的输入信号不会导致相位反转。ET85902在电容负载高达300 pF时仍能保持稳定，在正常工作期间，输入可在负电源轨以下100 mV和正电源轨上下2 V范围内运行。

ET85902专为工业/汽车温度范围（-40°C至+125°C）而设计，该产品采用SOP8封装。只有±0.3µV/°C的低偏移性能会使其在整个温度范围内提供极佳的稳定性，且提供具有高 CMRR，PSRR 和AOL的极佳性能，从而ET85902非常适合于很多通用应用。

产品特点

  • 工作温度范围：-40°C ~ 125°C；

  • 供电范围：2.7V~36V或±1.35V~±18V

  • 低噪声：14 nV/√Hz

  • 低失调电压温漂：±0.3 µV/°C（典型值）

  • 输入范围包括负电源电压

  • 满摆幅输出

  • 增益带宽积：3 MHz

  • 低静态电流：每个放大器475µA

  • 高共模抑制比：120 dB（典型值）

  • 低输入偏置电流：8 pA

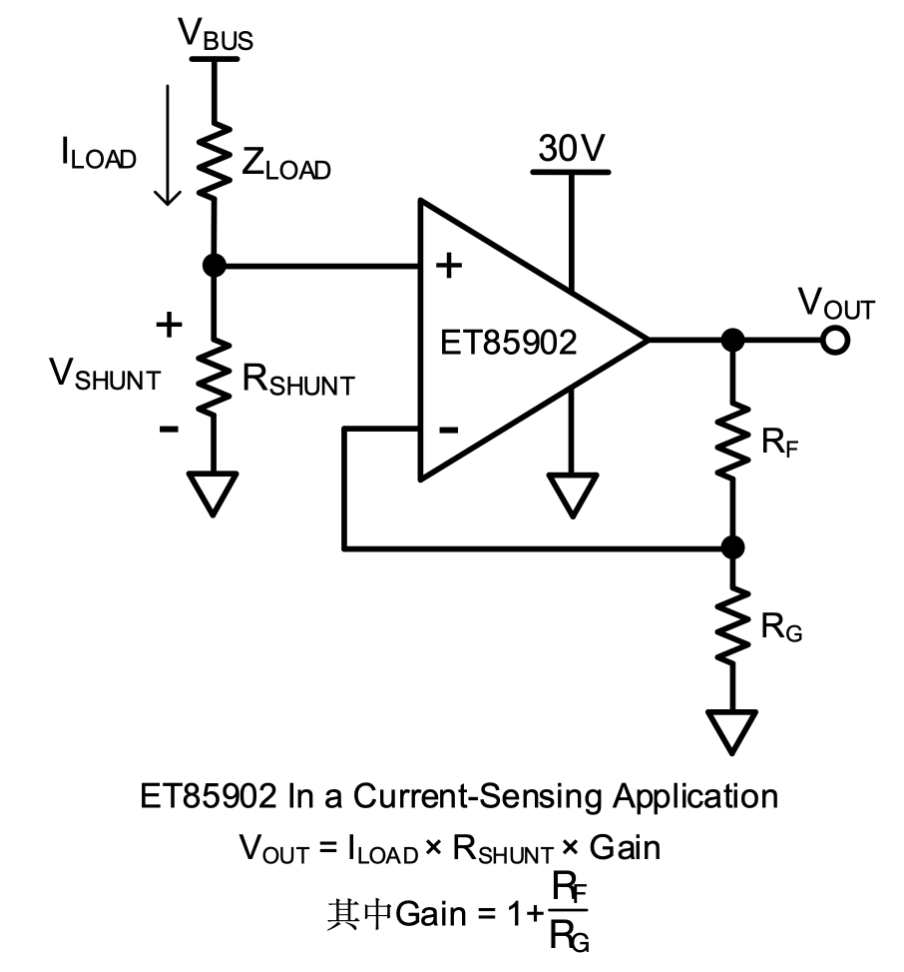

典型应用


图1：典型应用

管脚定义


图2：TOPVIEW

核心特点

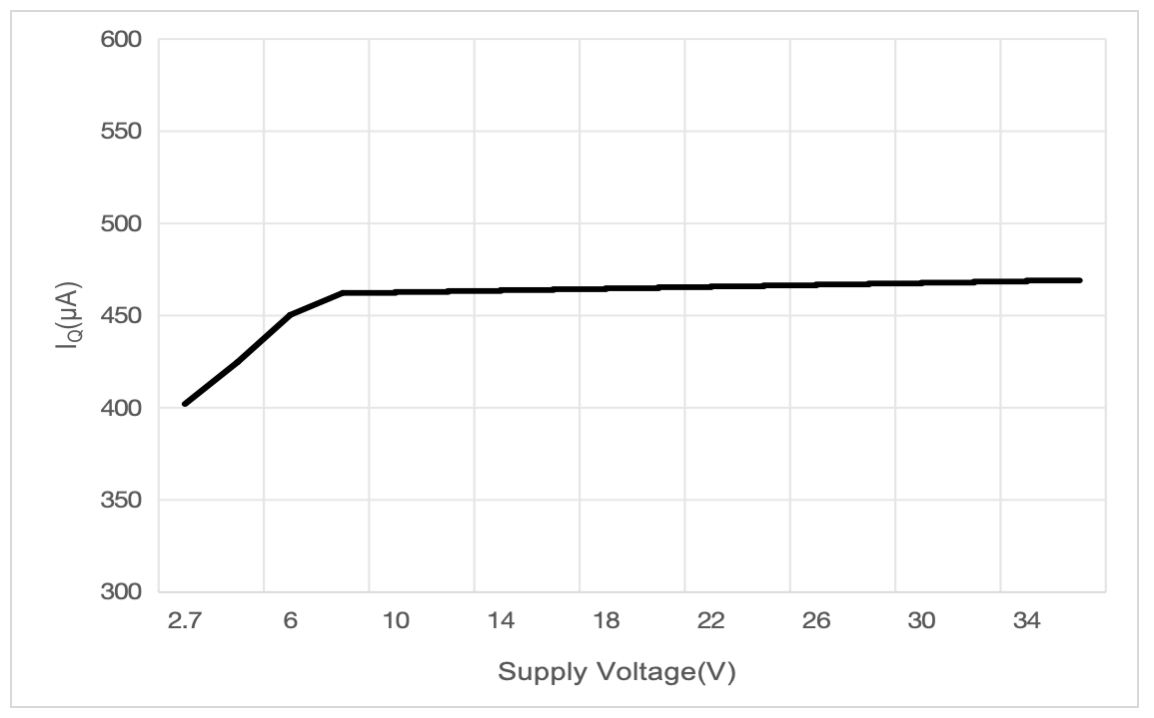

（1）ET85902具有低功耗475uA/每通道。下图为静态电流IQ在不同电源电压范围内的变化。


图3：Quiescent Current vs Supply Voltage

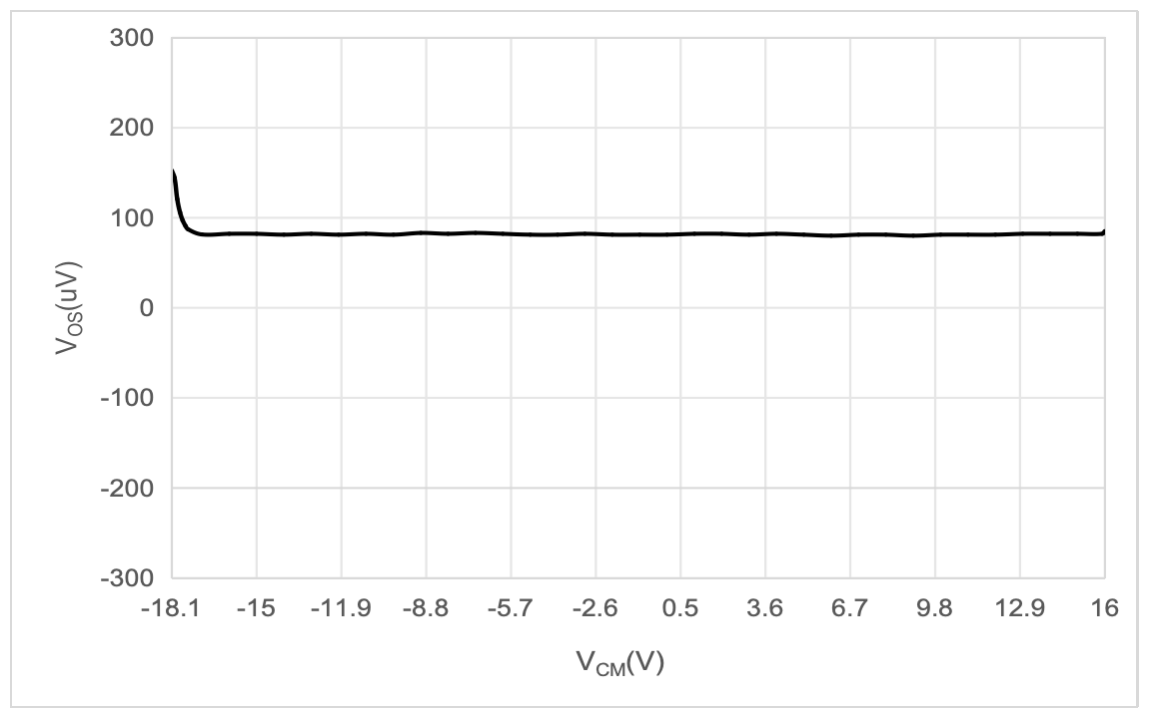

（2）ET85902拥有低失调电压；下图为失调电压VOS@VS=±18V在VCM全电压范围内的变化。


图4：Offset Voltage vs Common-Mode Voltage

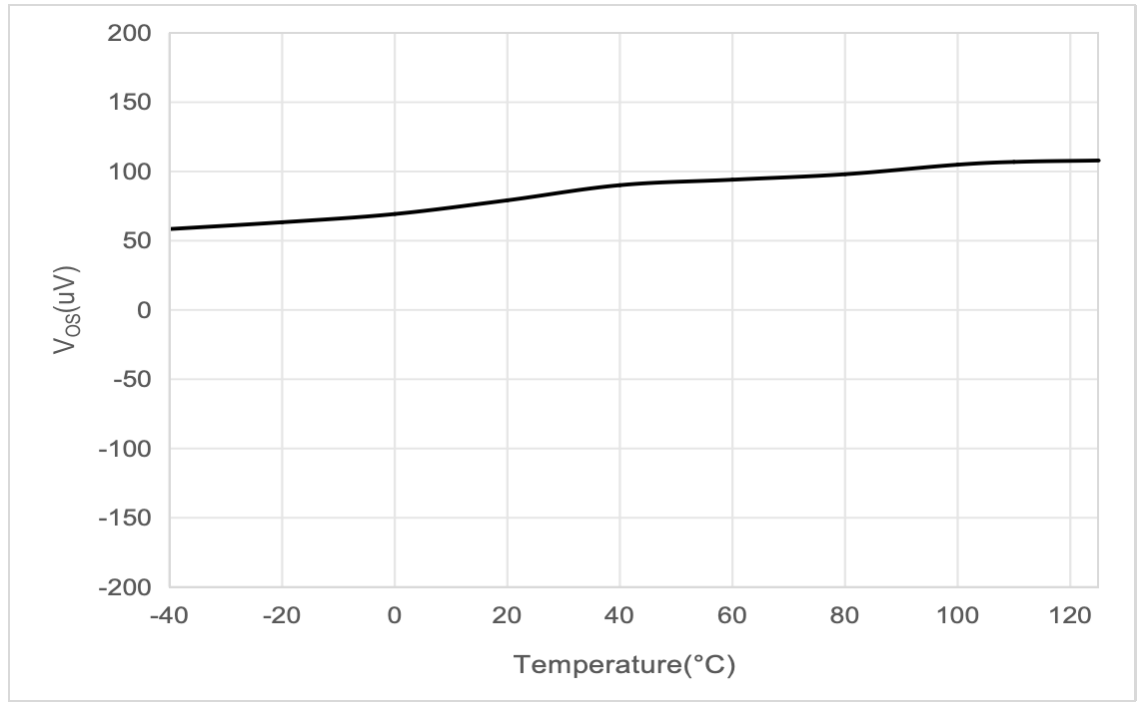

（3）ET85902具有良好的失调电压温漂特性，能适应高温、低温环境的应用。


图5：Offset Voltage vs Temperature

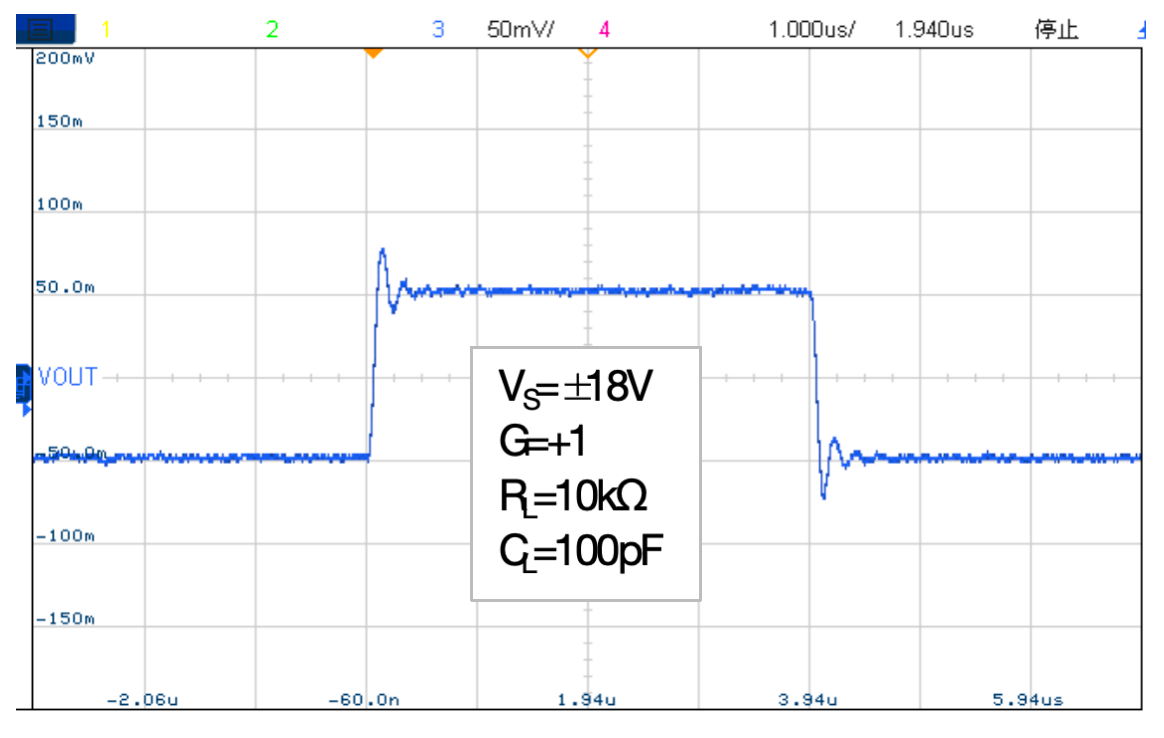

（4）ET85902具有极佳的小信号瞬态响应。


图6：Small-Signal Step Response(100 mV)

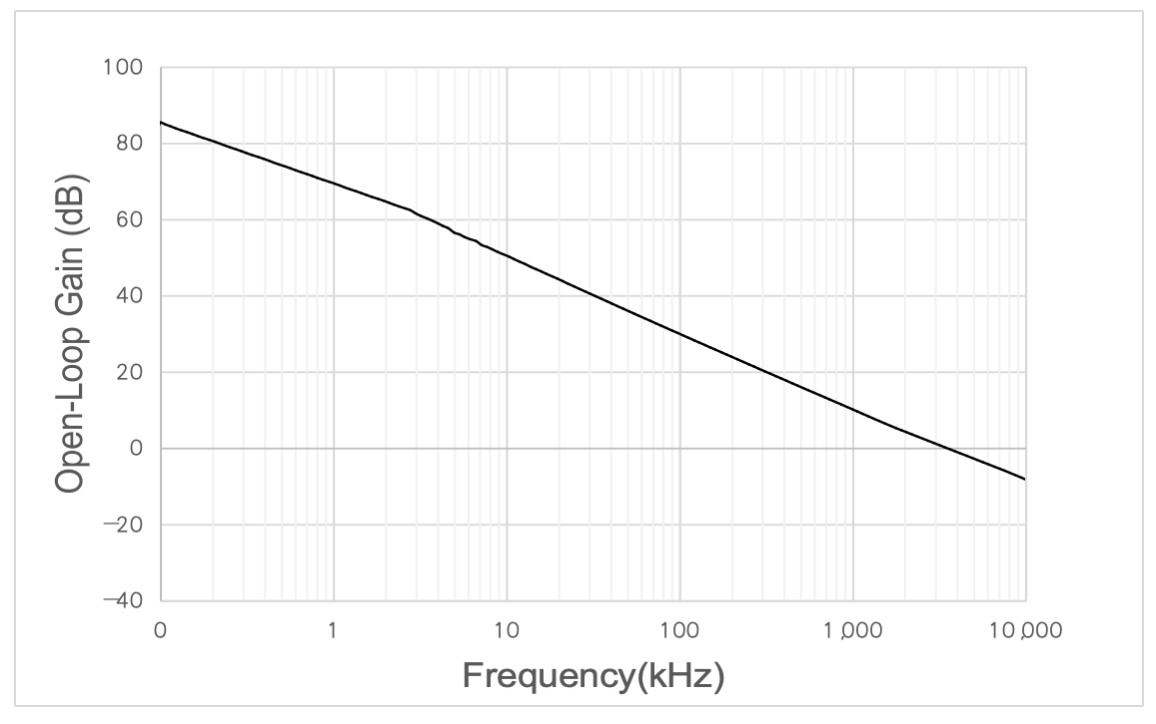

（5）ET85902的增益带宽积(GBP)为3MHz。


来源：力芯微电子
