产品概述
随着现代科技的发展，手机、耳机等智能化设备对音频质量和电磁兼容性的要求越来越高，必须要求音频信号的保真和可靠，力芯微推出了专门为智能穿戴设备和便携式设备而设计的，低功耗、低失真的音频隔离开关。ET3550是一款4PST的耗尽型音频隔离开关，具有超低导通内阻（0.4Ω），以及优异的通道平坦度，并且具备分散EMI的能力，确保信号的完整性。
ET3550够能在VCC为低（0~0.2V）时，开关导通，当VCC为高（1.6V~3.0V）时，开关断开；同时低导通内阻和低失真度确保了高保真音质，而WLCSP12和QFN16的封装满足小型化设备需求。ET3550为解决便携设备中“音质、隔离、空间、EMI”的多重矛盾提供了一个高度集成的优秀解决方案。它确保了在关机状态下信号的零泄漏，在开机状态下提供无损的音质传输，并能智能化地帮助系统解决电磁干扰问题，最终提升终端产品的音频性能和可靠性。
产品特点
隔离信号时电源电压范围：1.6V~3.0V
超低导通内阻(RON)：0.4Ω(Typ)
通道持续通流能力：±350mA
低总谐波失真(THD+N)：0.002%
内置振荡器，可调频率以优化EMI性能
扩展级工业温度范围：-40°C ~ 85°C
典型应用
图1：头戴式耳机的典型应用电路
管脚定义
图2：Top View (WLCSP12)
图3：Top View (QFN16)
核心特点

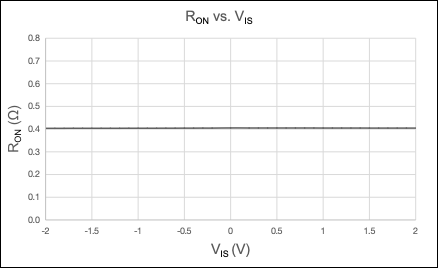

（1）ET3550具有超低内阻（0.4Ω）。

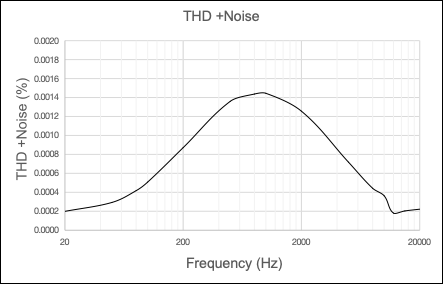

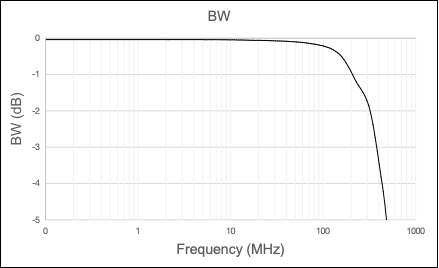

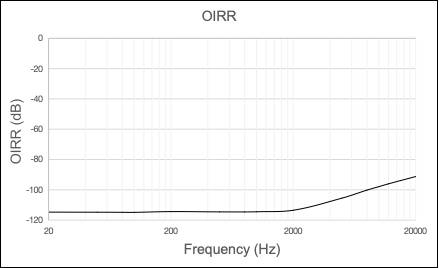

（2）ET3550具有良好的-3dB带宽（380MHz）。 （3）ET3550具有良好的隔离度。 （4） ET3550具有良好的串扰。 （5）ET3550具有极佳的总谐波失真THD+N（0.002%）。
来源：力芯微电子
