产品概述

在射频通信、精密模拟及便携设备对电源纯净度与稳定性要求日益提升的背景下，电源芯片不仅需满足高效供电，更须具备低噪声、高电源纹波抑制比及快速瞬态响应能力。因此，力芯微推出的低静态功耗，超低噪声，低静态功耗，高瞬态响应，内置多种保护电路的低压差线性稳压器ET5A8XX系列正是为应对这类挑战而设计。

ET5A8XX系列采用PMOS架构，具备 1000mA 输出能力，在低静态功耗基础上，拥有出色的低噪声性能与高电源纹波抑制比性能，仅需搭配1μF陶瓷输入/输出电容即可稳定工作，并通过精密电压基准与反馈回路实现全工况下1.5%的输出精度，已成为射频前端、模拟传感器、音频电路及电池供电设备的理想电源选择。它采用小型SOT23-5、DFN6(2×2)等多种紧凑封装，适用于空间受限的消费电子产品，和集成度极高的工业控制模块，以节省PCB 空间。

产品特点

  • 输入电压范围宽，为 1.9V 到 5.5V。

  • 输出电流1A。

  • 输出电压3.0、3.3V等。

  • 极低静态电流，典型值为25µA。

  • 关断电流低至0.1µA（典型值）。

  • 超低噪声，典型值为15µVrms（lOUT=200mA）@VOUT=3V。

  • 极高的电源抑制比，典型值为80dB@1kHz，45dB@1MHz（VOUT=3V)。

  • 压降低，典型值为240mV@3.0V/1A 。

  • 具有出色的输入/负载瞬态响应能力。

  • 内置过流保护、热关断和自动放电功能。

典型应用

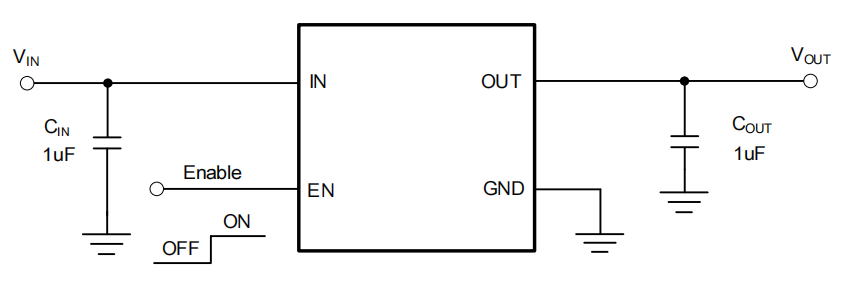

图1：ET5A8XX Application Circuit

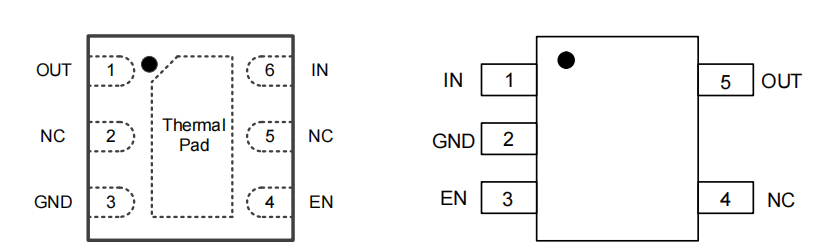

管脚定义


DFN6(ET5A8XXYB)                  SOT23-5(ET5A8XXS5B)

图2：TOPVIEW

功能框图

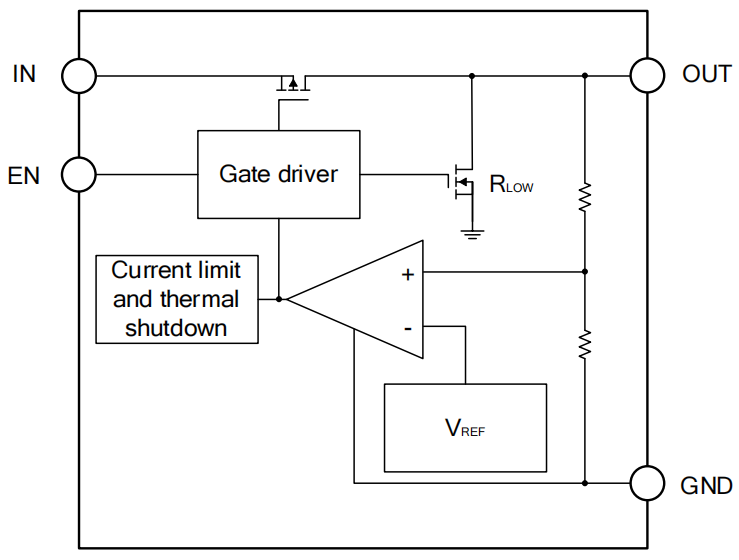

图3：功能框图

其他亮点

（1）ET5A8XX超低的Dropout Voltage和优异的负载调整率，可以提升电源转换效率、延长设备续航，并拓宽应用场景的电压适配范围。

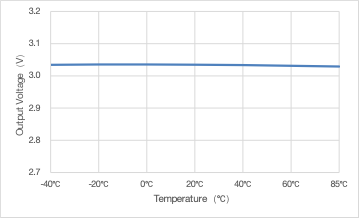

图4：Output Voltage VS Temperature

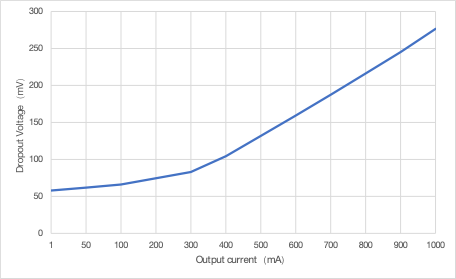

图5：Dropout Voltage VS Output Current

（2）ET5A8XX的PSRR在1KHz可达90dB，从100KHz到1MHz的PSRR大于40dB，有较好的抗干扰性能。

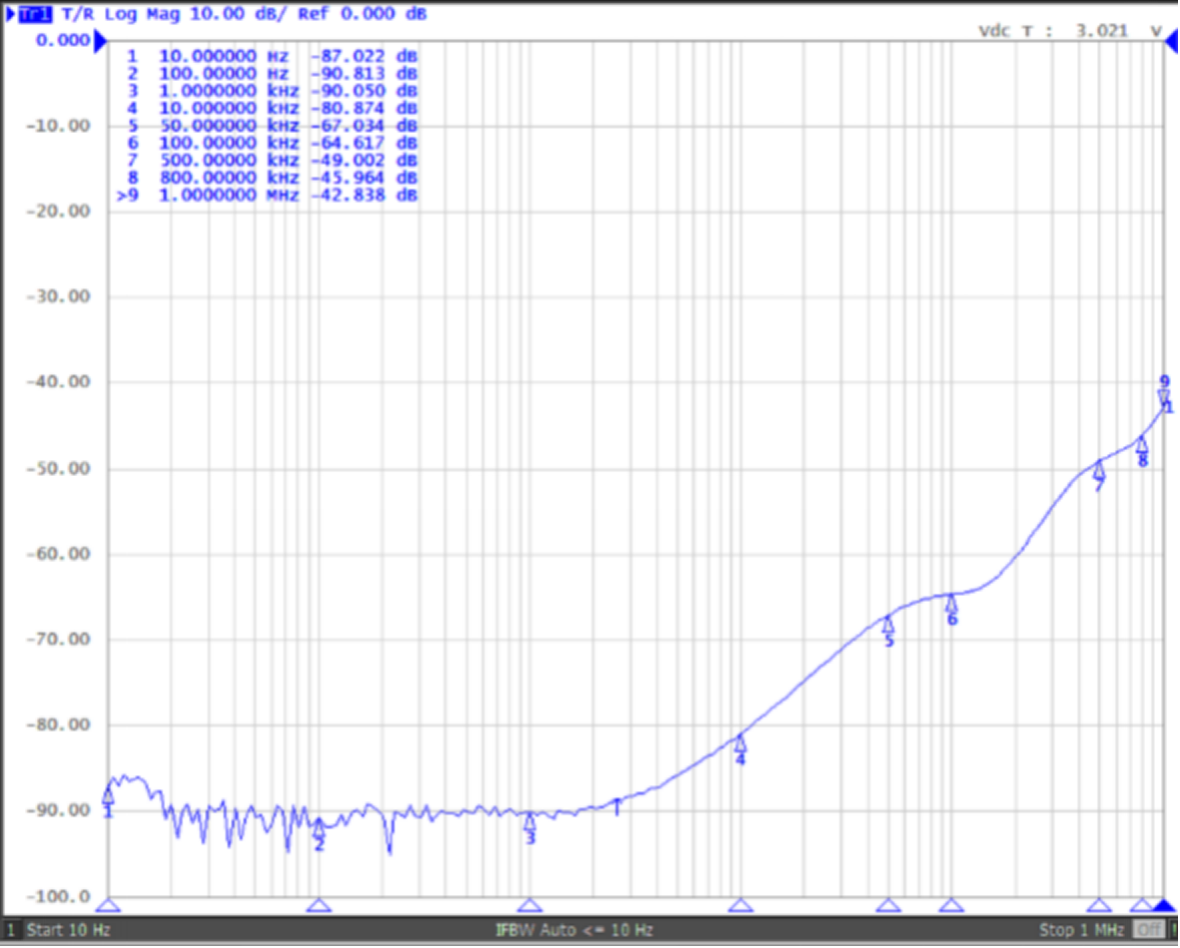

图6：PSRR (IOUT=20mA)

（3）极佳的电源瞬态响应，避免了前级扰动对后级的影响。

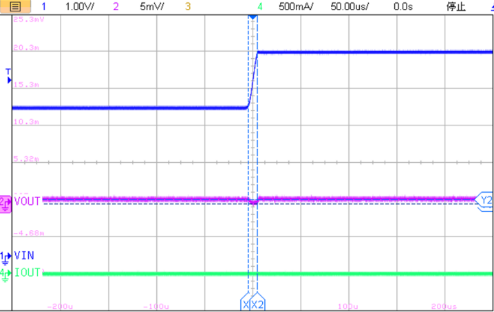

图7：Line Transient Response


图8：Line Transient Response

（4） 优秀的负载瞬态响应，给后级提供了稳定的电源输出。

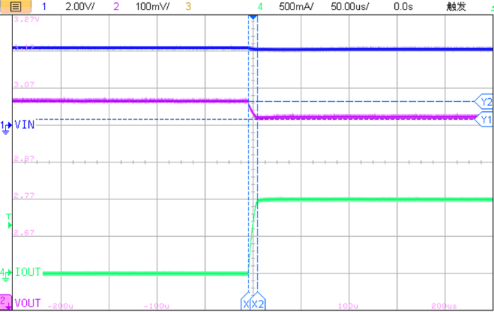

图9：Load Transient Response

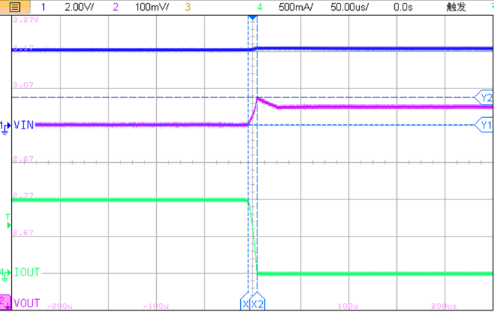

图10：Load Transient Response

（5）较低的功耗可以延长电池续航，提升设备可用性，并且可以降低发热，优化用户体验与稳定性。

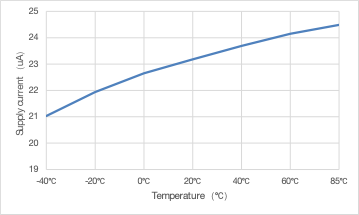

图11：Supply Current VS Temperature

来源：力芯微电子
