器件可定制，适合表面贴装或插件组装，温升电流30 A，最高工作温度可达+150 ℃

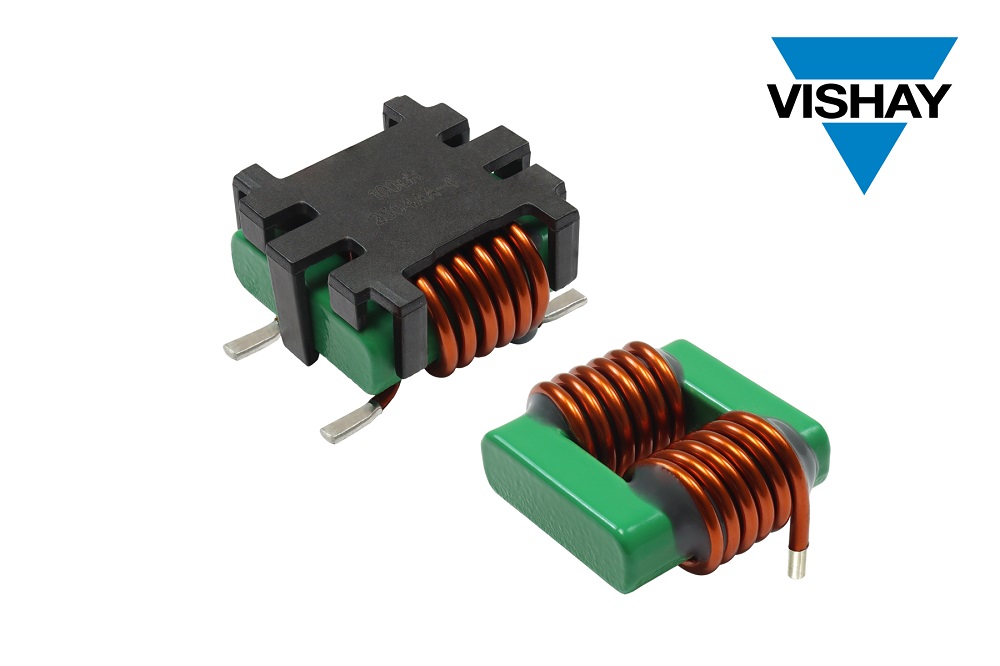

日前，威世科技Vishay Intertechnology, Inc.（NYSE 股市代号：VSH）宣布，推出两款全新薄型共模扼流圈ICMS2321-10和ICMS2321-1A，适于大电流汽车、能源和工业应用。Vishay Dale商用ICMS2321-10和车规级ICMS2321-1A提供表面贴装和插件组装两种版本，温升电流达30 A，线圈间绝缘耐压高达1500 VDC。
日前发布的薄型器件减小了外形尺寸和体积，具有高抗冲击和耐振动能力，增强型磁芯设计提升器件+150 °C高温环境下的性能及饱和电流。共模扼流圈采用自屏蔽式坚固结构，是DC/DC转换器、高压逆变器、EMI滤波器、大电流滤波器的理想选择，用于电机控制和其他电路噪声抑制。符合AEC-Q200标准的ICMS2321-1A适用于车载充电器。
除表面贴装和插件组装选项外，ICMS2321-10和ICMS2321-1A还可以定制电感、阻抗、DCR和额定电流。表面贴装器件采用编带卷盘包装，适于自动贴片加工，提高布板灵活性。共模扼流圈符合RoHS和Vishay绿色标准，无卤素。
器件规格表：
| 产品编号 | ICMS2321-10 | ICMS2321-1A | |
| 电感值 | 70 µH~480 µH | ||
| DCR典型值 | 1.2 mW~13.4 mW | ||
| DCR最大值 | 1.3 mW~15.0 mW | ||
| 共模阻抗 | @ 1 MHz | 540 W~3790 W | |
| @ 10 MHz | 345 W~1920 W | ||
| @ 100 MHz | 220 W~410 W | ||
| 温升电流典型值(1) | 7 A~20 A | ||
| 温升电流典型值(2) | 10 A~30 A | ||
| 漏感最大值 | 1.7 µH~11.5 µH | ||
| AEC-Q200 | 否 | 是 | |
(1)ΔT上升约 40 °C时的直流电流 (A)
(2)ΔT上升约100 °C时的直流电流 (A)
ICMS2321-10和ICMS2321-1A现可提供样品并已实现量产，供货周期为12周。
